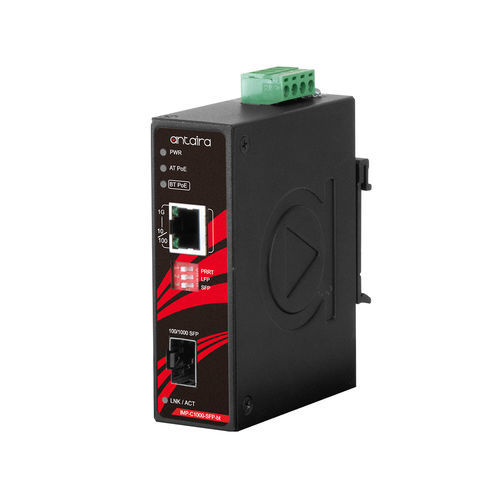

速度变换器 IMP-C1000-SFP-bt

媒体功率压力

产品概述安泰科技的 IMP-C1000-SFP-bt 系列是一款结构紧凑的 IP30 级千兆以太网到光纤媒体转换器，具有一个 10/100/1000T 以太网端口，支持 IEEE 802.3bt 高功率 PoE，最高可提供 90 瓦功率，并具有一个双速率 100/1000 SFP 插槽。它的设计完美地满足了工业应用对距离扩展和高带宽能力的要求。IMP-C1000-SFP-bt 系列具有内置的 PD 远程复位技术功能（PRRT）。IMP-C1000-SFP-bt 系列内置 PD 远程重置技术功能（PRRT）。PRRT 功能允许用户远程重启媒体转换器并重置所连接的供电设备（PD）。该设备还具有 48~55VDC 冗余电源输入，具有极性反接和过载电流保护功能。该产品系列支持 DIN 导轨式安装和壁挂式安装，有两种工作温度范围型号，分别为 STD：-10°C 至 65°C 和 EOT：-40°C 至 75°C。特性1-端口 10/100/1000T RJ45，符合 IEEE 802.3bt PoE1-端口 100/1000X SFP 插槽支持链接故障穿越（LFP）功能工作温度范围：STD: -10° to 65°5 年保修包装内容1 - 快速安装指南1 - IMP-C1000-SFP-bt1 - 带螺钉的墙壁安装支架1 - DC 电缆 - 18 AWG & DC 插孔 5.5x2.1mm可选配件SFP插槽可选附件SFP-100M-T：100 Mbps 光纤 SFP 收发器，多模 2km / LC / 1310nm，-40º~85ºCSFP-100S20-T：100 Mbps 光纤 SFP 收发器，单模 20km / LC / 1310nm，-40º~85ºCSFP-M-T：1千兆光纤 SFP 收发器，多模 550M / LC / 850nm，-40º~85ºCSFP-S10-T：1 千兆光纤 SFP 收发器，单模 10km / LC / 1310nm，-40º~85º技术规格IEEE 标准：IEEE 802.3 10BASE-T 以太网、IEEE 802.3u 100BASE-TX 快速以太网、IEEE 802.3ab 1000BASE-T 千兆以太网、IEEE 802.3z 1000BASE-X 千兆光纤、IEEE 802.3af/at/bt 以太网供电处理类型：存储和转发协议：CSMA/CDF 流量控制：IEEE 802.3x 流量控制，背压流量控制MAC 表大小：8KJumbo 帧：10K 字节内存缓冲器：1Mbit1Mbit 传输速率以太网端口 14,880pps，快速以太网端口 148,800pps，千兆以太网端口 1,488,000pps以太网端口数：1 个端口10/100/1000 BASE-T(X)：1 × RJ45 端口，10/100/1000T，带 IEEE 802.3bt PoE、自动协商速度、全双工/半双工模式和自动 MDI/MDI-X 连接PoE 端口：1 个端口（90W/端口）PoE 引脚分配：V+、V+、V-、V-，针脚 1、2、3、6（端跨，模式 A）光纤端口数：1 个端口100/1000 BASE-(F)X SFP：1 个端口波长：指 SFP 模块传输距离：取决于 SFP 模块链路损耗前向：LFP（链路故障穿越）DIP 开关：DIP 开关 1：启用/禁用 PD 远程复位技术 (PRRT)；DIP 开关 2：启用/禁用 LFP（链路故障穿越）；DIP 开关 3：100Mbps/1000MbpsLED 指示灯：电源状态 LED、支持 IEEE 802.3af/at PoE 的 LED、支持 IEEE 802.3bt PoE 的 LED、以太网端口：链路/闪存数据传输，SFP：链路/活动外壳：金属，IP30 保护安装：导轨安装、壁挂安装（可选）尺寸（宽 × 高 × 深）：30 × 95 × 75 毫米30 × 95 × 75 毫米重量：单位：59 磅 0.59 磅；运输： 0.81 磅电源连接：输入电压：48V-55V DC，冗余输入电源冗余：是系统功耗：3 瓦最大。PoE 功率预算：最大 90 瓦90 瓦过载电流保护：反极性保护：有工作温度：-10° 至 65°C (14° 至 149° F)存储温度：-40° 至 85°C (-40° 至 185° F)环境相对湿度：5% 至 95% 非冷凝认证：FCC、CEUL 61010-1 / UL 61010-2-201：✔EMI：FCC Part 15 Subpart B Class A、CE EN55032/EN 61000-6-4 Class AEMS：CE EN55035/EN 61000-6-2、IEC61000-4-2（ESD）、IEC61000-4-3（RS）、IEC61000-4-4（EFT）、IEC61000-4-5（浪涌）、IEC61000-4-6（CS）、IEC61000-4-8（磁场）稳定性测试：自由落体IEC60068-2-32、冲击：IEC 60068-2-27、振动：IEC60068-2-6绿色绿色：符合 RoHS 要求保修：5 年
