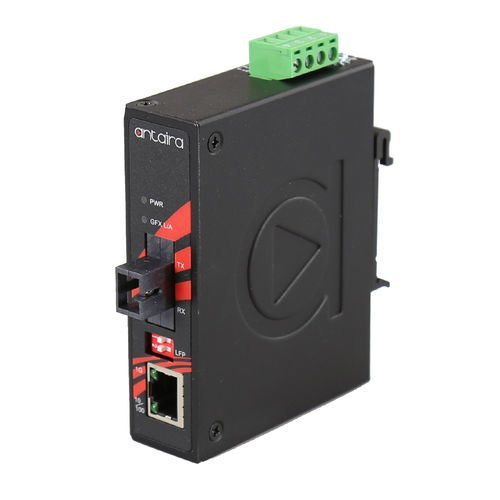

速度变换器 IMC-C1000-WB-S1-T

媒体温度功率

产品概述安泰科技的 IMC-C1000-WB-S1-T 系列是一款紧凑型 IP30 级千兆以太网到光纤媒体转换器，具有一个 10/100/1000TX 以太网端口和一个固定光纤接口，根据型号支持 ST 或 SC 连接器。有支持多模和单模的型号，以支持各种光纤距离的应用。IMC-C1000-WB-S1-T 系列内置 "链路故障穿越"（LFP）和 "远端故障"（FEF）功能，具有 12~48VDC 冗余电源输入，带极性反接和过载电流保护。该产品系列支持 DIN 导轨式和壁挂式安装方式，EOT 的工作温度范围为 -40°C 至 80°C。特性1*10/100/1000Tx 千兆以太网1*1000x SC/ST 连接器（多模/单模）RJ45 端口支持自动 MDI / MDI-X 功能自动协商速度、半双工/全双工存储转发交换架构内置链路故障穿越（LFP）内置远端故障（FEF）支持巨型帧：10k 字节宽范围冗余电源设计冗余电源输入：12~48VDCPower Polarity Reverse ProtectionOverload Current ProtectionDIN-Rail or Wall MountableIP30 Protection5-Year WarrantyPackage ContentDC Cable - 18 AWG with DC jack 5.5x2.1mmIMC-C1000-WB-S1-TWall Mounting Brack Set with Screws可选附件DIN-RACK-2U：适用于所有 Din-Rail 可安装产品的 Din-Rail 至 19" 机架安装适配器，2U 高度技术规格技术IEEE 标准：IEEE 802.3 10Base-T 以太网、IEEE 802.3u 100Base-TX 快速以太网、IEEE 802.3ab 1000Base-T 千兆位以太网、IEEE 802.3z 1000Base-X 千兆位光纤处理类型：存储和转发协议：CSMA/CDF 流量控制IEEE 802.3x 背压流量控制性能MAC 表大小：8KJumbo 帧：10K 字节内存缓冲区：1Mbit1Mbit 传输速率以太网端口 14,880pps，快速以太网端口 148,800pps，千兆以太网端口 1,488,000pps以太网接口以太网端口数：1 个端口10/100/1000 BASE-T(X)：1 × RJ45 端口，带 10/100/1000T(X)、自动协商速度、全双工/半双工模式和自动 MDI/MDI-X 连接光纤接口光纤端口数：1 个端口1000 BASE-X 端口：1 个端口：1 个端口 1000 BASE-X 光纤：1 ×1000 SC 型连接器（WDM-B），单模：9/125um 或 10/125um 波长：TX: 1550nm - RX: 1310nm 传输距离：10 kmL 链路损耗前向：LFP（链路故障穿越）其他接口点拨式开关：DIP 开关 1（开）和 DIP 开关（关）：DIP 开关 1(ON) 和 DIP 开关(OFF)：启用 LFP（链路故障穿越）；DIP 开关 1(OFF) 和 DIP 开关(OFF)：关闭 LFP（链路故障穿越）：LFP（链路故障通过）禁用LED 指示灯：电源 (PWR)：光纤端口 (GFX)：链接/动作；以太网端口：机械特性外壳：金属，IP30 保护安装：DIN 导轨安装，壁式安装（可选）尺寸（宽 × 高 × 深）：26 × 95 × 75 毫米重量：单位：595 磅 0.595 磅；运输： 0.电源要求电源连接：输入电压：12V-48V DC，冗余输入电源冗余：是系统功耗：2.2 瓦过载电流保护：存在反极性保护环境限制工作温度：-40° 至 80°C (-40° 至 176° F)存储温度：-40° 至 85°C (-40° 至 185° F)环境相对湿度：5% 至 95% 非冷凝监管认证：FCC、CEUL 61010-1 / UL 61010-2-201：✔EMI：FCC Part 15 Subpart B Class A、CE EN 55032 Class A、EN 61000-6-4 Class AEMS：CE EN 55024、EN 61000-6-2、IEC61000-4-2（ESD）、IEC61000-4-3（RS）、IEC61000-4-4（EFT）、IEC61000-4-5（浪涌）、IEC61000-4-6（CS）、IEC61000-4-8（磁场）稳定性测试：自由落体IEC60068-2-32、冲击：IEC 60068-2-27、振动：IEC60068-2-6绿色绿色：符合 RoHS 要求保修：5 年
