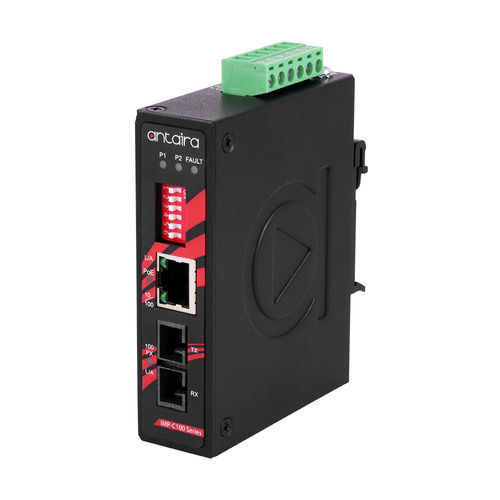

协议变换器 IMP-C100-S3-T

波长速度媒体

产品概述 Antaira Technologies的IMP-C100-S3-T是一款紧凑型IP30等级的以太网到光纤媒体转换器，具有支持IEEE 802.3at高功率PoE（最高30瓦）的10/100TX以太网端口，以及支持SC连接器（单模30公里）的固定光纤接口。专为需要在最小空间内进行光纤距离扩展的工业应用而设计。 主要特点 - 1 x 10/100TX快速以太网，符合IEEE 802.3at PoE+ - 1 x 100FX SC连接器（单模30公里） - RJ45端口支持自动MDI / MDI-X功能 - 自动协商速度，半/全双工 - 存储转发交换架构 - 内置链路故障传递（LFP） - 内置远端故障（FEF） - 宽范围冗余电源设计 - 冗余电源输入：48~55VDC - 电源极性反转保护 - 过流保护 - 可安装在DIN导轨或墙上 - IP30保护 - 5年保修 包装内容 - 1 x DC电缆 –18 AWG & DC插头5.5x2.1mm - 1 x IMP-C100-S3-T - 1 x 快速安装指南 - 1 x 墙面安装支架和螺钉套装 技术规格 - IEEE标准：IEEE 802.3 10BASE-T以太网，IEEE 802.3u 100BASE-TX快速以太网，IEEE 802.3af/at以太网供电 - 处理类型：存储转发 - 协议：CSMA/CD - 流量控制：IEEE 802.3x背压流量控制 - 内存缓冲区：128 kbits - 传输速率：以太网端口为14,880pps，快速以太网端口为148,800pps - 以太网端口：1 x RJ45端口，带10/100TX，自动协商速度，全/半双工模式，自动MDI/MDI-X连接 - PoE端口：1个端口（30W/端口），引脚分配：V+，V+，V-，V-，用于引脚1，2，3，6（端跨，模式A） - 光纤端口：1 x 100FX SC型连接器，单模：9/125um或10/125um，波长：1310nm，传输距离：30公里，LFP（链路故障传递） - DIP开关：6个开关用于LFP，转换器/交换机模式，光纤/铜端口双工和速度设置 - LED指示灯：电源1，电源2，故障，光纤端口链接/活动，以太网端口链接/活动，PoE - 外壳：金属，IP30保护 - 安装：DIN导轨安装，墙面安装（可选） - 尺寸：26 × 95 × 75 mm - 重量：单位：0.661 lb，运输：0.903 lb - 电源连接：可拆卸6触点端子块 - 输入电压：48V–55V DC，冗余输入 - 电源冗余：是 - 继电器输出：24V DC，1A电阻 - 系统功耗：2.4瓦 - 最大PoE功率预算：最大30瓦 - 过流保护：存在 - 反极性保护：存在 - 工作温度：-40°至80°C（-40°至176°F） - 存储温度：-40°至85°C（-40°至185°F） - 环境相对湿度：5%至95%无冷凝 - 认证：FCC，CE，UL 61010-1 / UL 61010-2-201 - EMI：FCC第15部分子部分B类A，CE EN 55032类A，EN 61000-6-4类A - EMS：CE EN 55024，EN 61000-6-2，IEC61000-4-2/3/4/5/6/8 - 稳定性测试：自由落体：IEC60068-2-32，冲击：IEC 60068-2-27，振动：IEC 60068-2-6 - 绿色：符合RoHS - 保修：5年
