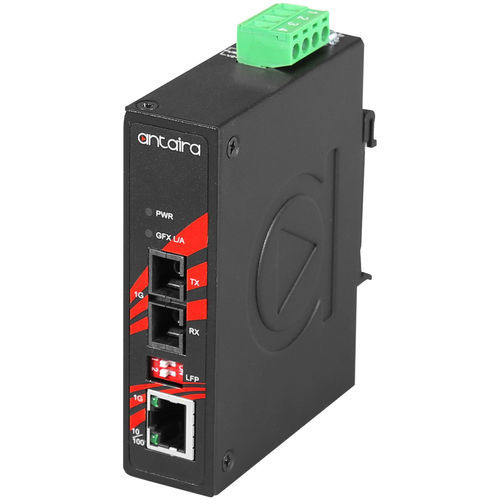

协议变换器 IMC-C1000-M

波长速度媒体

产品概述 Antaira Technologies的IMC-C1000-M系列是一款紧凑型IP30级千兆以太网到光纤媒体转换器，具有一个10/100/1000TX以太网端口和一个固定光纤接口，支持ST或SC连接器，具体取决于型号。有支持多模和单模的型号，以支持具有各种光纤距离的应用。它完美设计用于满足需要距离扩展和高带宽能力的工业应用。 IMC-C1000-M系列具有内置的“链路故障传递”（LFP）和“远端故障”（FEF）功能，具有12~48VDC冗余电源输入，具有反极性和过流保护。该产品系列支持DIN导轨以及墙壁安装方向，并提供STD：-10°C至70°C的工作温度范围型号。 特点 - 1*10/100/1000Tx千兆以太网 - 1*1000x SC/ST连接器（多模/单模） - RJ45端口支持自动MDI / MDI-X功能 - 自动协商速度，半/全双工 - 存储转发交换架构 - 内置链路故障传递（LFP） - 内置远端故障（FEF） - 支持巨型帧：10k字节 - 宽范围冗余电源设计 - 冗余电源输入：12~48VDC - 电源极性反转保护 - 过流保护 - DIN导轨或墙壁安装 - IP30保护 - 5年保修 包装内容 - DC电缆 - 18 AWG，带DC插头5.5x2.1mm - IMC-C1000-M - 带螺钉的墙壁安装支架套件 可选配件 - DIN-RACK-2U：适用于所有DIN导轨安装产品的19英寸机架安装适配器，高度2U 技术规格 技术 - IEEE标准：IEEE 802.3 10Base-T以太网，IEEE 802.3u 100Base-TX快速以太网，IEEE 802.3ab 1000Base-T千兆以太网，IEEE 802.3z 1000Base-X千兆光纤 - 处理类型：存储转发 - 协议：CSMA/CD - 流量控制：IEEE 802.3x背压流量控制 性能 - MAC表大小：8K - 巨型帧：10K字节 - 内存缓冲区：1Mbit - 传输速率：以太网端口为14,880pps，快速以太网端口为148,800pps，千兆以太网端口为1,488,000pps 以太网接口 - 以太网端口数量：1个端口 - 10/100/1000 BASE-T(X)：1 × RJ45端口，带10/100/1000T(X)，自动协商速度，全/半双工模式，自动MDI/MDI-X连接 光纤接口 - 光纤端口数量：1个端口 - 1000 BASE-X光纤：1 ×1000 SC型连接器 - 多模：50/125um或62.5/125um - 波长：850nm - 传输距离：550 m - 链路损失转发：LFP（链路故障传递） 其他接口 - DIP开关：DIP开关1(ON) & DIP开关(OFF)：LFP（链路故障传递）启用；DIP开关1(OFF) & DIP开关(OFF)：LFP（链路故障传递）禁用 - LED指示灯：电源（PWR）：开/关；光纤端口（GFX）：链接/活动；以太网端口：链接/活动 机械特性 - 外壳：金属，IP30保护 - 安装：DIN导轨安装，墙壁安装（可选） - 尺寸（宽×高×深）：26 × 95 × 75 mm - 重量：单位：0.595 lb；运输：0.86 lb 电源要求 - 电源连接：可拆卸的4触点端子块 - 输入电压：12V–48V DC，冗余输入 - 电源冗余：是 - 系统功耗：2.2瓦 - 过流保护：存在 - 反极性保护：存在 环境限制 - 工作温度：-10°至70° C（14°至158° F） - 存储温度：-40°至85° C（-40°至185° F） - 环境相对湿度：5%至95%无凝结 法规批准 - 认证：FCC，CE - UL 61010-1 / UL 61010-2-201：✔ - EMI：FCC第15部分子部分B类A，CE EN 55032类A，EN 61000-6-4类A - EMS：CE EN 55024，EN 61000-6-2，IEC61000-4-2（ESD），IEC61000-4-3（RS），IEC61000-4-4（EFT），IEC61000-4-5（浪涌），IEC61000-4-6（CS），IEC61000-4-8（磁场） - 稳定性测试：自由落体：IEC60068-2-32，冲击：IEC 60068-2-27，振动：IEC 60068-2-6 - 绿色：符合RoHS - 保修：5年
