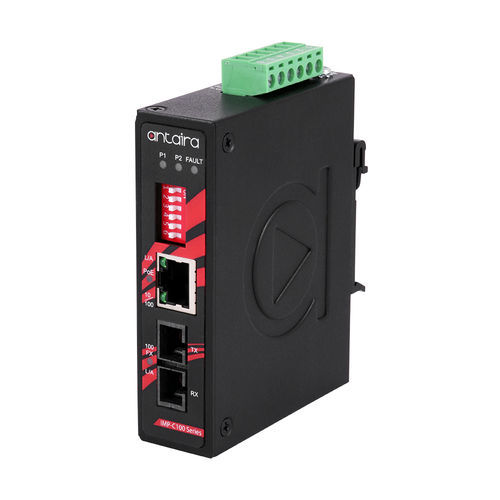

协议变换器 IMP-C100-M-T

波长速度媒体

产品概述 Antaira Technologies的IMP-C100-M是一款紧凑型IP30额定以太网到光纤媒体转换器，具有支持IEEE 802.3at高功率PoE（最高30瓦）的10/100TX以太网端口，以及支持SC连接器的固定光纤接口。该型号支持多模，适用于各种光纤距离和类型的应用。它专为需要光纤距离扩展的工业应用而设计，同时占用最小空间。 IMP-C100-M内置“链路故障通道”（LFP）和“远端故障”（FEF）功能，具有48~55VDC冗余电源输入、反极性和过流保护。该型号支持DIN导轨和墙壁安装方向，并提供-40°C至80°C的工作温度范围。 特点 - 1× 10/100TX快速以太网，符合IEEE 802.3at PoE+ - 1× 100FX SC（多模） - RJ45端口支持自动MDI / MDI-X功能 - 自动协商速度，半/全双工 - 存储转发交换架构 - 内置链路故障通道（LFP） - 内置远端故障（FEF） - 宽范围冗余电源设计 - 冗余电源输入：48~55VDC - 电源极性反转保护 - 过流保护 - DIN导轨或墙壁安装 - IP30保护 - 5年保修 包装内容 - 1 - DC电缆 –18 AWG & DC插孔5.5x2.1mm - 1 - IMP-C100-M-T - 1 - 快速安装指南 - 1 - 墙壁安装支架和螺钉套件 技术规格 - IEEE标准：IEEE 802.3 10BASE-T以太网，IEEE 802.3u 100BASE-TX快速以太网，IEEE 802.3af/at Power Over Ethernet - 处理类型：存储转发 - 协议：CSMA/CD - 流量控制：IEEE 802.3x背压流量控制 - 内存缓冲区：128 kbits - 传输速率：以太网端口为14,880pps，快速以太网端口为148,800pps - 以太网端口数量：1个端口 - 10/100 BASE-T(X)：1 × RJ45端口，具有10/100TX，自动协商速度，全/半双工模式和自动MDI/MDI-X连接 - PoE端口：1个端口（30W/端口） - PoE引脚分配：V+, V+, V-, V-, 针脚1, 2, 3, 6（端跨，模式A） - 光纤端口数量：1个端口 - 100 BASE-FX光纤：1 × 100FX SC型连接器；多模：50/125um或62.5/125um - 波长：1310nm - 传输距离：2公里 - 链路损失转发：LFP（链路故障通道） - DIP开关：DIP开关1：LFP（链路故障通道）启用/禁用；DIP开关2：转换器模式/交换机模式；DIP开关3：光纤端口半双工模式/半双工模式；DIP开关4：铜端口自动协商禁用/启用；DIP开关5：铜端口10Mbps/100Mbps；DIP开关6：铜端口半双工模式/半双工模式 - LED指示灯：电源1，电源2，故障：开/关；光纤端口：链接/动作；以太网端口：链接/动作；PoE：开-连接到PD设备 - 外壳：金属，IP30保护 - 安装：DIN导轨安装，墙壁安装（可选） - 尺寸（宽×高×深）：26 × 95 × 75 mm - 重量：单位：0.661磅；运输：0.903磅 - 电源连接：可拆卸6触点端子块 - 输入电压：48V–55V DC，冗余输入 - 电源冗余：是 - 继电器输出：24V DC，1A电阻 - 系统功耗：2.4瓦 - 最大PoE功率预算：最大30瓦 - 过流保护：存在 - 反极性保护：存在 - 工作温度：-40°至80°C（-40°至176°F） - 存储温度：-40°至85°C（-40°至185°F） - 环境相对湿度：5%至95%无凝结 - 认证：FCC，CE，UL 61010-1 / UL 61010-2-201 - EMI：FCC第15部分子部分B类A，CE EN 55032类A，EN 61000-6-4类A - EMS：CE EN 55024，EN 61000-6-2，IEC61000-4-2（ESD），IEC61000-4-3（RS），IEC61000-4-4（EFT），IEC61000-4-5（浪涌），IEC61000-4-6（CS），IEC61000-4-8（磁场） - 稳定性测试：自由落体：IEC60068-2-32，冲击：IEC 60068-2-27，振动：IEC 60068-2-6 - 绿色：符合RoHS - 保修：5年
