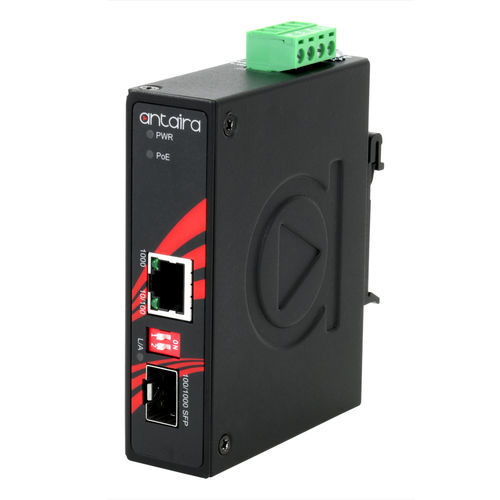

协议变换器 IMP-C1000-SFP-T

速度千兆媒体温度

产品概述 Antaira Technologies的IMP-C1000-SFP系列是一款紧凑型IP-30级千兆以太网到光纤媒体转换器，具有一个支持IEEE 802.3at高功率PoE（最高30瓦）的10/100/1000TX以太网端口和一个双速100/1000 SFP插槽。专为需要距离扩展和高带宽的工业应用而设计，其小巧的外形非常适合在工厂自动化、安全、ITS运输、电力/公用事业、水/废水处理厂和其他极端环境中的户外使用。 IMP-C1000-SFP系列包括内置的“链路故障传递”（LFP）和“远端故障”（FEF）功能，具有48~55VDC冗余电源输入，带有反极性和过流保护。支持DIN导轨和墙面安装，具有两种工作温度型号：STD：-10°C至70°C和EOT：-40°C至80°C。 特点 - 紧凑的工业级设计 - UTP到光纤媒体转换器 - 嵌入式1端口PoE注入器功能 - RJ-45端口支持自动MDI/MDI-X功能 - 自动协商速度，半/全双工 - 存储转发交换架构 - 内置链路故障传递（LFP）和远端故障（FEF） - 支持巨型帧：10k字节 - 宽范围冗余电源设计 - 冗余电源输入：48~55VDC - 可用的宽工作温度型号（-40°C至80°C） - 电源极性反转保护 - 过流保护 - DIN导轨或墙面安装 - IP30保护 - 5年保修 包装内容 - IMP-C1000-SFP - 快速安装指南 - 1 × IMP-C1000-SFP工业千兆媒体转换器 - 1 × 墙面安装支架套件，带螺钉 - 1 × DC电缆 –18 AWG & DC插孔5.5x2.1mm 可选配件 - SFP-100M-T：100 Mbps光纤SFP收发器，多模2km / LC / 1310nm，-40º~85ºC - SFP-100S20-T：100 Mbps光纤SFP收发器，单模20km / LC / 1310nm，-40º~85ºC - SFP-M-T：1千兆光纤SFP收发器，多模550M / LC / 850nm，-40º~85ºC - SFP-S10-T：1千兆光纤SFP收发器，单模10km / LC / 1310nm，-40º~85ºC 技术规格 - IEEE标准：IEEE 802.3 10Base-T以太网，IEEE 802.3u 100Base-TX快速以太网，IEEE 802.3ab 1000Base-T千兆以太网，IEEE 802.3z 1000Base-X千兆光纤，IEEE 802.3af/at以太网供电 - 处理类型：存储转发 - 协议：CSMA/CD - 流量控制：IEEE 802.3x背压流量控制 - MAC表大小：8K - 巨型帧：10K字节 - 内存缓冲区：1Mbit - 传输速率：以太网端口为14,880pps，快速以太网端口为148,800pps，千兆以太网端口为1,488,000pps - 以太网端口：1 × RJ45端口，带10/100/1000TX和PoE+，自动协商速度，全/半双工模式，自动MDI/MDI-X连接 - PoE端口：1端口（30W/端口） - PoE引脚分配：V+，V+，V-，V-，用于引脚1，2，3，6（端跨，模式A） - 光纤端口：1端口100/1000 BASE-(F)X SFP（取决于SFP模块） - 链路损失转发：LFP（链路故障传递） - DIP开关：DIP开关1：LFP启用/禁用；DIP开关2：SFP 100Mbps/1000Mbps - LED指示灯：单元：PWR，PoE；TX：链接/动作/速度；光纤：链接/动作/速度 - 外壳：金属，IP30保护 - 安装：DIN导轨安装，墙面安装（可选） - 尺寸（宽×高×深）：26 × 95 × 75 mm - 重量：单元：0.55 lb；运输：0.99 lb - 电源连接：可拆卸的4触点端子块 - 输入电压：48V–55V DC，冗余输入 - 电源冗余：是 - 系统功耗：3瓦 - 最大PoE功率预算：最大30瓦 - 过流保护：存在 - 反极性保护：存在 - 工作温度：-40°至80°C（-40°至176°F） - 存储温度：-40°至85°C（-40°至185°F） - 环境相对湿度：5%至95%无凝结 - 认证：FCC，CE，UL 61010-1 / UL 61010-2-201 - EMI：FCC第15部分子部分B类A，EN 61000-6-4类A - EMS：EN 61000-6-2，IEC61000-4-2（ESD），IEC61000-4-3（RS），IEC61000-4-4（EFT），IEC61000-4-5（浪涌），IEC61000-4-6（CS），IEC61000-4-8（磁场） - 稳定性测试：自由落体：IEC60068-2-32，冲击：IEC 60068-2-27，振动：IEC 60068-2-6 - 绿色：符合RoHS - 保修：5年
