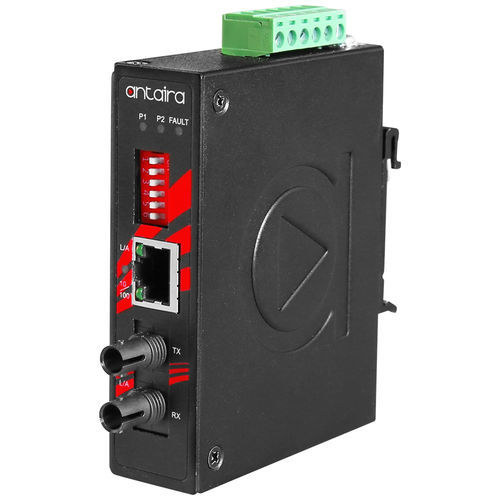

速度变换器 IMP-C100-ST-S3-T

媒体温度压力

产品概述安泰科技的 IMP-C100-ST-S3-T 是一款 IP30 防护等级的紧凑型以太网到光纤媒体转换器，具有一个支持 IEEE 802.3at 高功率 PoE（高达 30 瓦）的 10/100TX 以太网端口和一个支持 ST 连接器的固定光纤接口。该型号支持单模，专为需要在最小空间内延长光纤距离的工业应用而设计。它内置 "链路故障穿越"（LFP）和 "远端故障"（FEF）功能，具有 48~55VDC 冗余电源输入、极性反接和过载电流保护功能。特点1× 10/100TX 快速以太网，符合 IEEE 802.3at PoE 标准+1× 100FX ST 连接器（单模）RJ45 端口支持自动 MDI / MDI-X 功能自动协商速度，半双工/全双工存储转发交换架构内置链路故障穿越（LFP）内置远端故障（FEF）宽范围冗余电源设计冗余电源输入：48~55VDCPower Polarity Reverse ProtectionOverload Current ProtectionDIN-Rail or Wall MountableIP30 Protection5-Year WarrantyPackage Content1 - DC cable -18 AWG & DC jack 5.5x2.1mm1 - IMP-C100-ST-S3-T1 - Quick Installation Guide1 - Set of wall mounting brackets and screws技术规格IEEE标准：IEEE 802.3 10BASE-T 以太网、IEEE 802.3u 100BASE-TX 快速以太网、IEEE 802.3af/at 以太网供电处理类型：存储和转发协议CSMA/CDF 流量控制：IEEE 802.3x 背压流量控制内存缓冲器：128 kbits传输速率以太网端口为 14,880pps，快速以太网端口为 148,800pps 以太网端口数：1 个端口10/100 BASE-T(X)：1 × RJ45 端口，带 10/100TX、自动协商速度、全双工/半双工模式和自动 MDI/MDI-X 连接PoE 端口：1 个端口（30W/端口）PoE 引脚分配：V+、V+、V-、V-，针脚 1、2、3、6（端跨，模式 A）光纤端口数：1 个端口 100 BASE-FX 光纤：1 × 100FX ST 型连接器，单模：9/125um 或 10/125um 波长：1310nm 传输距离：30km 链路正向损耗30 kLSLFP（链路故障穿越）DIP 开关：DIP 开关 1：LFP 启用/禁用；DIP 开关 2：转换器模式/开关模式；DIP 开关 3：光纤端口半双工模式；DIP 开关 4：铜端口自动协商禁用/启用；DIP 开关 5：铜端口自动协商禁用/启用：DIP 开关 5：铜端口 10Mbps/100Mbps； DIP 开关 6：铜端口半双工模式：铜端口半双工模式LED 指示灯：电源 1、电源 2、故障：开/关；光纤端口：以太网端口：PoE：开-连接至 PD 设备外壳：金属，IP30 保护安装：DIN 导轨安装，壁式安装（可选）尺寸（宽 × 高 × 深）：26 × 95 × 75 毫米重量：单位： 0.661 磅；运输： 0.903 磅电源连接：输入电压：48V-55V DC，冗余输入电源冗余：是继电器输出：24V DC，1A 电阻系统功耗：2.4 瓦最大。PoE 功率预算：最大30 瓦过载电流保护：存在反极性保护工作温度：-40° 至 80° C（-40° 至 176° F）存储温度：-40° 至 85° C（-40° 至 185° F）环境相对湿度：5% 至 95% 无冷凝认证：FCC、CE、UL 61010-1 / UL 61010-2-201EMI: FCC Part 15 Subpart B Class A、CE EN 55032 Class A、EN 61000-6-4 Class AEMS：CE EN 55024、EN 61000-6-2、IEC61000-4-2（ESD）、IEC61000-4-3（RS）、IEC61000-4-4（EFT）、IEC61000-4-5（浪涌）、IEC61000-4-6（CS）、IEC61000-4-8（磁场）稳定性测试：自由落体IEC60068-2-32、冲击：IEC 60068-2-27、振动：IEC60068-2-6绿色绿色：符合 RoHS 要求保修：5 年
