以太网延长器 LEP-401M-KIT

工业PoE

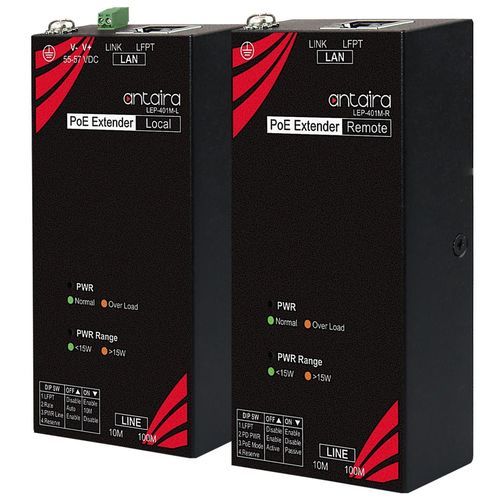

产品概述工业 IP30 以太网延长器，800 米 10/100Mbps 以太网 PoE 延长器（本地端和远端）简介安泰科技的 LEP-401M-KIT 包含 LEP-401M-L 和 LEP-401M-R 两款产品。前者是长距离收发器，带有一个以太网端口和一个 PoE 长距离注入器端口；后者是长距离接收器，带有一个 PoE 长距离延长器端口和一个 PoE PSE 以太网端口。LEP-401M-KIT 大大超出了 RJ45 电缆的 100 米距离限制，数据和电源可通过 UTP 电缆同时传输长达 800 米。该套件完全符合 IEEE 802.3、802.3u 和 802.3af/at 标准。功能支持标准 IEEE 802.3af/at PoE 输出（远端）支持 MDI/MDI-X 自动交叉支持自动协商直流电源输入（55~57V）（本地端）支持以太网端口的自动和手动模式配置IP30 保护可壁挂式安装工作温度范围：-40°C 至 75°C5 年质保包装内容LEP-401M-L：LEP-401M-L：双针接线端子和带螺钉的壁式安装支架LEP-401M-R：带螺钉的壁式安装支架技术规格技术 IEEE 标准：IEEE 802.3 10Base-T 以太网、IEEE 802.3u 100Base-TX 快速以太网、IEEE 802.3af/at 以太网供电处理类型：存储和转发协议CSMA/CDF 流量控制IEEE 802.3x 背压流量控制性能传输速率：以太网接口以太网端口数：LEP-401M-L：1 个端口10/100 BASE-T（X）：LEP-401M-L：1 个 LAN 端口，1 个远距离扩展端口；LEP-401M-R：1 个 LAN 端口（PoE/PSE），1 个远距离扩展端口PoE 端口：LEP-401M-R：1 个 PSE 端口（30W/端口）PoE 引脚分配：V+、V+、V-、V-，用于引脚 1、2、3、6其他接口拨码开关：LEP-401M-L：DIP 1：LFPT 关/开；DIP 2：速率自动/10M；DIP 3：PWR 线路启用/禁用；DIP 4：保留LEP-401M-R：DIP 1：LFPT 关/开；DIP 2：PD PWR 启用/禁用；DIP 3：PoE 模式激活/被动；DIP 4：保留LED 指示灯：LEP-401M-L：电源（绿色）；传输功率范围 15W（绿色）；LFPT（琥珀色）；LAN 链路激活（绿色），线速/链路激活 10M（琥珀色），100M（绿色）LEP-401M-R：电源（绿色）；PD 的 PoE 功率范围 15W（绿色）；LFPT（琥珀色）；LAN 链路激活（绿色）；线速/链路激活 10M（琥珀色），100M（绿色）机械特性外壳：金属，IP30 保护安装：尺寸（宽 × 高 × 深）：52 x 25 x 102.5 毫米52 x 25 x 102.5 mmWeight：单位：38 磅 0.38 磅；运输： 0.电源要求电源连接：2 触点可拆卸端子板输入电压：55~57VDC系统功耗：LEP-401M-L：系统功耗：LEP-401M-L: Max.PoE 功率预算：30WSurge Protection（浪涌保护）：4KV UTP 输出电压浪涌保护：环境限制工作温度：-40° 至 75°C (-40° 至 167° F)存储温度：-40° 至 85°C (-40° 至 185° F)环境相对湿度：5% 至 95% 非冷凝监管认证：FCC、CEEMI：FCC Part 15 Subpart B Class A、CE EN55032、EN55035EMS：EN61000-4-2:2009、EN IEC 61000-4-3:2020、EN 61000-4-4:2012、EN 61000-4-5:2014/A1:2017、EN 61000-4-6:2014/AC:2015、EN 61000-4-8:2010绿色环保：绿色：符合 RoHS 要求保修：5 年
