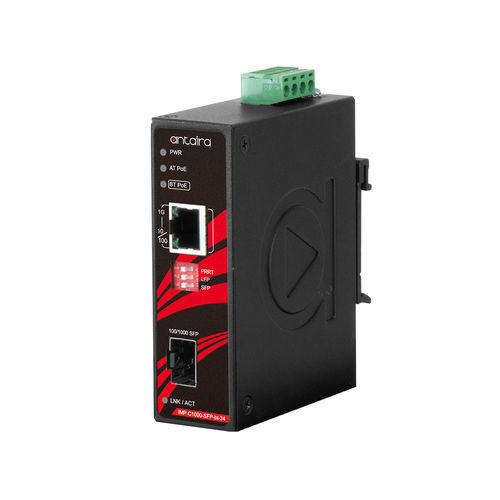

协议变换器 IMP-C1000-SFP-bt-24-T

波长速度媒体

产品概述 紧凑型工业千兆IEEE 802.3bt以太网到光纤媒体转换器，1*10/100/1000T RJ45（90W/端口）到1*100/1000 SFP插槽；12~55VDC电源输入，EOT：-40°至75°C。 介绍 Antaira Technologies的IMP-C1000-SFP-bt-24系列是一款紧凑型IP30级千兆以太网到光纤媒体转换器，具有一个支持IEEE 802.3bt高功率PoE的10/100/1000T以太网端口，提供高达90瓦的功率，并具有一个双速100/1000 SFP插槽。它完美设计用于满足需要距离扩展和高带宽能力的工业应用。这个小型外形非常适合在户外应用中节省空间，如工厂自动化、安全、ITS运输、电力/公用事业、污水处理厂和任何其他极端环境。 IMP-C1000-SFP-bt-24系列具有内置的PD远程重置技术功能（PRRT）。PRRT功能允许用户远程重启媒体转换器并重置连接的受电设备（PD）。该设备还具有12~55VDC冗余电源输入，具有反极性和过流保护。该产品系列支持DIN导轨和墙面安装方向，并有两个工作温度范围型号，STD：-10°C至65°C和EOT：-40°C至75°C。 特点 - 1端口10/100/1000T RJ45，符合IEEE 802.3bt PoE - 1端口100/1000X SFP插槽 - 支持链路故障传递（LFP）功能 - 支持PD远程重置技术（PRRT）功能 - IP30坚固金属外壳设计 - 电源输入：12~55VDC，4针端子块 - 可安装在DIN导轨或墙面 - 工作温度范围：EOT：-40°至75°C - 5年保修 包装内容 - 1 - 快速安装指南 - 1 - IMP-C1000-SFP-bt-24-T - 1 - 墙面安装支架套件，带螺钉 - 1 - DC电缆 - 18 AWG & DC插头5.5x2.1mm 可选配件 - SFP-100M-T：100 Mbps光纤SFP收发器，多模2km / LC / 1310nm，-40º~85ºC - SFP-100S20-T：100 Mbps光纤SFP收发器，单模20km / LC / 1310nm，-40º~85ºC - SFP-M-T：1千兆光纤SFP收发器，多模550M / LC / 850nm，-40º~85ºC - SFP-S10-T：1千兆光纤SFP收发器，单模10km / LC / 1310nm，-40º~85ºC 技术规格 - IEEE标准：IEEE 802.3 10BASE-T以太网，IEEE 802.3u 100BASE-TX快速以太网，IEEE 802.3ab 1000BASE-T千兆以太网，IEEE 802.3z 1000BASE-X千兆光纤，IEEE 802.3af/at/bt以太网供电 - 处理类型：存储和转发 - 协议：CSMA/CD - 流量控制：IEEE 802.3x流量控制，背压流量控制 - MAC表大小：8K - 巨型帧：10K字节 - 内存缓冲区：1Mbit - 传输速率：以太网端口为14,880pps，快速以太网端口为148,800pps，千兆以太网端口为1,488,000pps - 以太网端口数量：1个端口 - 10/100/1000 BASE-T(X)：1 × RJ45端口，带10/100/1000T，符合IEEE 802.3bt PoE，自动协商速度，全/半双工模式，自动MDI/MDI-X连接 - PoE端口：1个端口（90W/端口） - PoE引脚分配：V+，V+，V-，V-，用于引脚1，2，3，6（端跨，模式A） - 光纤端口数量：1个端口 - 100/1000 BASE-(F)X SFP：1个端口 - 波长：参考SFP模块 - 传输距离：取决于SFP模块 - 链路损失转发：LFP（链路故障传递） - DIP开关：DIP开关1：PD远程重置技术（PRRT）启用/禁用；DIP开关2：LFP（链路故障传递）启用/禁用；DIP开关3：100Mbps/1000Mbps - LED指示灯：电源状态LED，IEEE802.3af/at PoE启用LED，IEEE 802.3bt PoE启用LED；以太网端口：在线/闪烁数据传输；SFP：链接/活动 - 外壳：金属，IP30保护 - 安装：DIN导轨安装，墙面安装（可选） - 尺寸（宽×高×深）：30 × 95 × 75 mm - 重量：单位：0.74 lb；运输：0.97 lb - 电源连接：可拆卸4触点端子块 - 输入电压：12V–55V DC，冗余输入 - 电源冗余：是 - 系统功耗：3瓦 - 最大PoE功率预算：最大90瓦 - 过流保护：存在 - 反极性保护：存在 - 工作温度：-40°至75° C（-40°至167° F） - 存储温度：-40°至85° C（-40°至185° F） - 环境相对湿度：5%至95%无凝结 - 认证：FCC, CE - UL 61010-1 / UL 61010-2-201：✔ - EMI：FCC第15部分子部分B类A，CE EN55032/EN 61000-6-4类A - EMS：CE EN55035/EN 61000-6-2，IEC61000-4-2（ESD），IEC61000-4-3（RS），IEC61000-4-4（EFT），IEC61000-4-5（浪涌），IEC61000-4-6（CS），IEC61000-4-8（磁场） - 稳定性测试：自由落体：IEC60068-2-32，冲击：IEC 60068-2-27，振动：IEC 60068-2-6 - 绿色：符合RoHS - 保修：5年
