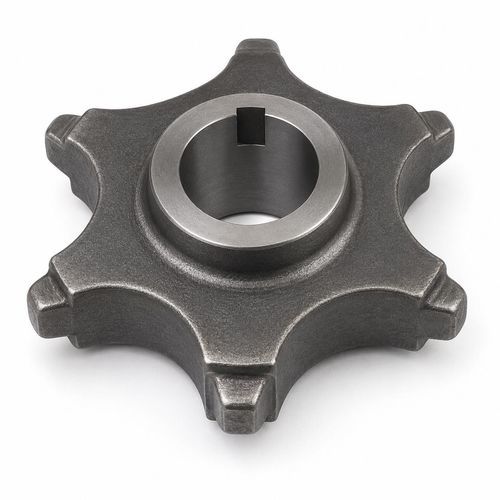

链条链轮

直齿分段式铸铁

产品概述
齿轮用于与 DIN 764 和 TOPONE LH 圆钢链嚙合，适用于刮板、输送和牵引系统。可为整体式或两半式（通过横向螺栓装配以便拆卸）。可选材料包括 GS-800 球墨铸铁、用于刮板和输送机的渗碳淬火 NiCrMo 合金钢，以及用于牵引输送等的淬火回火合金钢。目录覆盖链条尺寸从 10×35 mm 到 22×86 mm，齿数通常为 6–10 齿。

适用场景

• 与 DIN 764 与 TOPONE LH（CICSA LH）圆钢链嚙合
• 刮板式与拖动式输送系统
• 牵引输送机与驱动轮
• 模块化方案：整齿轮或单独齿段以便维修和定制

技术参数（部分）

• 10x35 DIN 764 | dp (mm): 136 | de (mm): 140 | dm (mm): 70 | sm (mm): 60 | 建议最大孔径 Ø (mm): 45 | 齿数: 6 | 质量 (kg ≅): 2.1
• 10x35 DIN 764 | dp (mm): 157 | de (mm): 163 | dm (mm): 100 | sm (mm): 55 | 建议最大孔径 Ø (mm): 60 | 齿数: 7 | 质量 (kg ≅): 2.8
• 13x45 DIN 764 | dp (mm): 231 | de (mm): 250 | dm (mm): 170 | sm (mm): 70 | 建议最大孔径 Ø (mm): 80 | 齿数: 8 | 质量 (kg ≅): 13
• 14x50 LH | dp (mm): 256 | de (mm): 275 | dm (mm): 115 | sm (mm): 130 | 建议最大孔径 Ø (mm): 70 | 齿数: 8 | 质量 (kg ≅): 10 (2)
• 16x56 DIN 764 | dp (mm): 217 | de (mm): 229 | dm (mm): 130 | sm (mm): 100 | 建议最大孔径 Ø (mm): 80 | 齿数: 6 | 质量 (kg ≅): 11.5
• 16x56 DIN 764 | dp (mm): 287 | de (mm): 302 | dm (mm): 170 | sm (mm): 70 | 建议最大孔径 Ø (mm): 100 | 齿数: 8 | 质量 (kg ≅): 18
• 16x64 LH | dp (mm): 248 | de (mm): 264 | dm (mm): 140 | sm (mm): 80 | 建议最大孔径 Ø (mm): 85 | 齿数: 6 | 质量 (kg ≅): 12.5
• 16x64 LH | dp (mm): 328 | de (mm): 344 | dm (mm): 170 | sm (mm): 80 | 建议最大孔径 Ø (mm): 100 | 齿数: 8 | 质量 (kg ≅): 22
• 18x63 DIN 764 | dp (mm): 363 | de (mm): 379 | dm (mm): 170 | sm (mm): 80 | 建议最大孔径 Ø (mm): 100 | 齿数: 9 | 质量 (kg ≅): 38
• 22x86 LH | dp (mm): 550 | de (mm): 585 | dm (mm): 230 | sm (mm): 160 | 建议最大孔径 Ø (mm): – | 齿数: 10 | 质量 (kg ≅): 24 (2)

标准与包装
最小起订量：1 件。包装：纸箱 + 钢托盘。按 DIN 764 与 TOPONE LH 圆钢链匹配制造；可选整体或两半结构并用横向螺栓组装。材料及热处理根据具体应用（刮板、输送、牵引）选择。尺寸与材料检验依据所选目录型号执行。

主要规格

• 产品名称：Toothed Wheels
• Brand：TOPONE CHAIN
• 兼容链条：DIN 764 与 TOPONE LH（CICSA LH）
• 结构：整体或两半式，采用横向螺栓连接
• 材料选项：GS-800 球墨铸铁；渗碳淬火 NiCrMo 合金钢；淬火回火合金钢
• 目录覆盖：10×35 mm 至 22×86 mm
• 齿数范围：通常 6–10 齿，视型号而定
• 产品系列：整齿轮与单独齿段
• 最小起订量：1 件
• 包装：Carton + Steel Pallet
• 参数：dp、de、dm、sm、建议最大孔径 Ø、齿数、近似质量（kg）
