钢输送链 链带式用于矿产工业耐腐蚀
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 材料
- 钢
- 构造
- 链带式
- 应用
- 用于矿产工业
- 强度
- 防磨损, 耐腐蚀
- 其他特性
- 重载, 镀锌
- 节距
最少: 92 mm
(3.622 in)最多: 152 mm
(5.984 in)
产品介绍

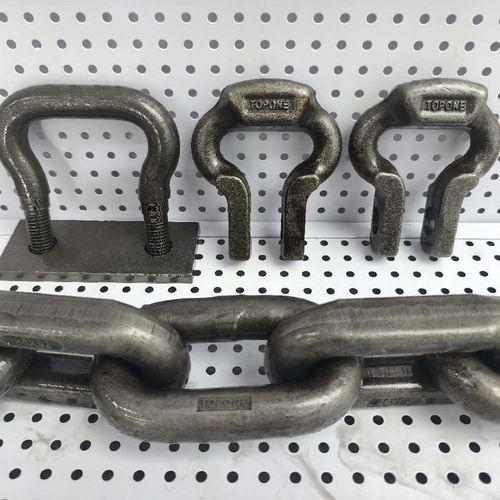

产品概述 镀锌采矿圆环链为采用合金钢制造的圆环链，经过热浸镀锌处理以增强耐腐蚀性。适用于需要高强度、耐磨损和较长使用寿命的采矿及重型物料搬运场合。
简介 本镀锌采矿链专为散装物料搬运、输送和提升设计，适用于井下及露天采矿环境。热浸镀锌层可在潮湿、化学介质或磨蚀性材料环境中延长使用寿命并降低维护频率。
应用
特性
尺寸（表） 链号 | 直径 d (mm) | 节距 P (mm) | 圆形水平链节 b1 min (mm) | 圆形水平链节 b2 max (mm) | 扁平垂直链节 c1 min (mm) | 扁平垂直链节 c2 max (mm) | e max (mm) | 重量 (kg)
26x92 | 26 ±0.8 | 92 ±0.9 | 30.1 | 87 | 30 | 75 | 30.0 | 13.7
30x108 | 30 ±0.9 | 108 ±1.1 | 34.1 | 99 | 34 | 87 | 34.0 | 18.0
34x126 | 34 ±1.0 | 126 ±1.3 | 38.1 | 111 | 38 | 99 | 38.0 | 22.7
38x126 | 38 ±1.1 | 126 ±1.3 | 42.1 | 123 | 42 | 111 | 42.0 | 30.1
38x137 | 38 ±1.1 | 137 ±1.4 | 42.1 | 123 | 42 | 111 | 42.0 | 29.0
38x146 | 38 ±1.1 | 146 ±1.5 | 42.1 | 123 | 42 | 111 | 42.0 | 27.6
42x137 | 42 ±1.1 | 137 ±1.4 | 18.6 | 139 | 46 | 115 | 48.5 | 37.0
42x146 | 42 ±1.1 | 146 ±1.5 | 48.6 | 139 | 46 | 115 | 48.5 | 36.0
42x152 | 42 ±1.4 | 152 ±1.5 | （未指定） | （未指定） | 54 | 127 | 56.0 | 47.0
力学性能（表） 链号 | 链等级 | 测力 (kN) | 试验力 (kN) | 断裂力 最小 (kN) | 试验力下伸长 最大 (%) | 断裂时伸长 最小 (%) | 疲劳耐久 最小（循环）
26x92 | C | 26 | 637 | 850 | 1.6 | 11 | 70,000
26x92 | C++ | 26 | 700 | 970 | 1.6 | 14 | 70,000
26x92 | D | 26 | 740 | 1060 | 1.4 | 11 | 90,000
30x108 | C | 35 | 848 | 1,130 | 1.6 | 11 | 70,000
30x108 | C++ | 35 | 950 | 1,280 | 1.6 | 14 | 70,000
30x108 | D | 35 | 990 | 1,400 | 1.4 | 11 | 90,000
34x126 | C | 45 | 1,090 | 1,450 | 1.6 | 11 | 70,000
34x126 | C++ | 45 | 1,200 | 1,650 | 1.6 | 14 | 70,000
34x126 | D | 45 | 1,270 | 1,800 | 1.4 | 11 | 90,000
38x126 / 38x137 / 38x146 | C | 57 | 1,360 | 1,820 | 1.6 | 11 | 70,000
38x126 / 38x137 / 38x146 | C++ | 57 | 1,500 | 2,040 | 1.6 | 14 | 70,000
38x126 / 38x137 / 38x146 | D | 57 | 1,590 | 2,270 | 1.4 | 11 | 90,000
42x146 / 42x152 | C | 69 | 1,660 | 2,220 | 1.6 | 11 | 70,000
42x146 / 42x152 | C++ | 69 | 1,800 | 2,500 | 1.6 | 14 | 70,000
42x146 / 42x152 | D | 69 | 1,940 | 2,770 | 1.4 | 11 | 90,000
备注 上表数值按所示制造公差给出。链条按 C、C++ 和 D 等级供应，并有相应的试验力、断裂力和规定的疲劳耐久循环。
简介 本镀锌采矿链专为散装物料搬运、输送和提升设计，适用于井下及露天采矿环境。热浸镀锌层可在潮湿、化学介质或磨蚀性材料环境中延长使用寿命并降低维护频率。
应用
- 输送系统
- 带飞板的链条组件
- 起重和提升设备
- 矿山物料运输系统
- 井下与露天采矿作业
特性
- 材质：合金钢，具有高强度和耐磨性
- 表面处理：热浸镀锌以提高耐腐蚀性
- 提供多种尺寸、节距和等级（C、C++、D）
- 可与链轮、连接件和附件配套组成完整传动或提升组件
尺寸（表） 链号 | 直径 d (mm) | 节距 P (mm) | 圆形水平链节 b1 min (mm) | 圆形水平链节 b2 max (mm) | 扁平垂直链节 c1 min (mm) | 扁平垂直链节 c2 max (mm) | e max (mm) | 重量 (kg)
26x92 | 26 ±0.8 | 92 ±0.9 | 30.1 | 87 | 30 | 75 | 30.0 | 13.7
30x108 | 30 ±0.9 | 108 ±1.1 | 34.1 | 99 | 34 | 87 | 34.0 | 18.0
34x126 | 34 ±1.0 | 126 ±1.3 | 38.1 | 111 | 38 | 99 | 38.0 | 22.7
38x126 | 38 ±1.1 | 126 ±1.3 | 42.1 | 123 | 42 | 111 | 42.0 | 30.1
38x137 | 38 ±1.1 | 137 ±1.4 | 42.1 | 123 | 42 | 111 | 42.0 | 29.0
38x146 | 38 ±1.1 | 146 ±1.5 | 42.1 | 123 | 42 | 111 | 42.0 | 27.6
42x137 | 42 ±1.1 | 137 ±1.4 | 18.6 | 139 | 46 | 115 | 48.5 | 37.0
42x146 | 42 ±1.1 | 146 ±1.5 | 48.6 | 139 | 46 | 115 | 48.5 | 36.0
42x152 | 42 ±1.4 | 152 ±1.5 | （未指定） | （未指定） | 54 | 127 | 56.0 | 47.0
力学性能（表） 链号 | 链等级 | 测力 (kN) | 试验力 (kN) | 断裂力 最小 (kN) | 试验力下伸长 最大 (%) | 断裂时伸长 最小 (%) | 疲劳耐久 最小（循环）
26x92 | C | 26 | 637 | 850 | 1.6 | 11 | 70,000
26x92 | C++ | 26 | 700 | 970 | 1.6 | 14 | 70,000
26x92 | D | 26 | 740 | 1060 | 1.4 | 11 | 90,000
30x108 | C | 35 | 848 | 1,130 | 1.6 | 11 | 70,000
30x108 | C++ | 35 | 950 | 1,280 | 1.6 | 14 | 70,000
30x108 | D | 35 | 990 | 1,400 | 1.4 | 11 | 90,000
34x126 | C | 45 | 1,090 | 1,450 | 1.6 | 11 | 70,000
34x126 | C++ | 45 | 1,200 | 1,650 | 1.6 | 14 | 70,000
34x126 | D | 45 | 1,270 | 1,800 | 1.4 | 11 | 90,000
38x126 / 38x137 / 38x146 | C | 57 | 1,360 | 1,820 | 1.6 | 11 | 70,000
38x126 / 38x137 / 38x146 | C++ | 57 | 1,500 | 2,040 | 1.6 | 14 | 70,000
38x126 / 38x137 / 38x146 | D | 57 | 1,590 | 2,270 | 1.4 | 11 | 90,000
42x146 / 42x152 | C | 69 | 1,660 | 2,220 | 1.6 | 11 | 70,000
42x146 / 42x152 | C++ | 69 | 1,800 | 2,500 | 1.6 | 14 | 70,000
42x146 / 42x152 | D | 69 | 1,940 | 2,770 | 1.4 | 11 | 90,000
备注 上表数值按所示制造公差给出。链条按 C、C++ 和 D 等级供应，并有相应的试验力、断裂力和规定的疲劳耐久循环。
