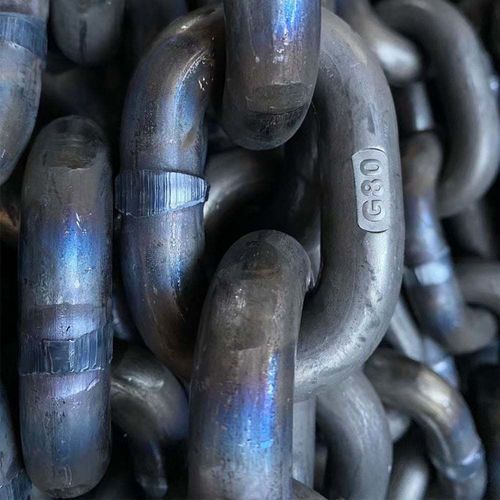

传动链条

钢Nebulite®圆形

概述
耐磨圆环链为采矿/工业用链，设计用于提高耐磨性并提供可调的机械性能。可选三种表面/热处理方式以满足不同工况需求：低温回火（LTT）、仅淬火（QO）和碳氮共渗（C‑N）。

耐磨链的类型

• LTT（低温回火） — G90：在A1温度以下回火，以提高断裂负荷并在保持适中硬度的同时保留更高伸长率。硬度：40–42 HRC（约390 HB）。伸长率：约14%。
• QO（仅淬火） — G60：淬火后不回火（温度超过AC3），以提高表面硬度，但伸长率降低且断裂负荷有所下降。硬度：45–47 HRC（约450 HB）。伸长率：约10%。
• C‑N（碳氮共渗） — G40：碳氮共渗在表面形成硬壳（深度可达链径的约15%），表面硬度可达约64 HRC（约800 HV），芯部保留较韧性的延展性，相对伸长率约为1–3.5%。

表：链条尺寸（d x p）和重量
表头：链条尺寸 d x p (mm) | 直径 d (mm) | 节距 P (mm) | 内宽 b1 min. (mm) | 外宽 b2 max. (mm) | 重量 (kg/m)
14 x 50 | d = 14 ±0.4 | P = 50 ±0.5 | b1 = 17 | b2 = 48 | 4.0
18 x 64 | d = 18 ±0.5 | P = 64 ±0.5 | b1 = 21 | b2 = 60 | 6.6
19 x 64.5 | d = 19 ±0.6 | P = 64.5 ±0.6 | b1 = 22 | b2 = 63 | 7.4
22 x 86 | d = 22 ±0.7 | P = 86 ±0.9 | b1 = 26 | b2 = 73 | 9.5
24 x 86 | d = 24 ±0.7 | P = 86 ±0.9 | b1 = 28 | b2 = 79 | 11.6
24 x 87.5 | d = 24 ±0.7 | P = 87.5 ±0.9 | b1 = 28 | b2 = 79 | 11.5
26 x 92 | d = 26 ±0.8 | P = 92 ±0.9 | b1 = 30 | b2 = 85 | 13.7
30 x 108 | d = 30 ±0.9 | P = 108 ±1.1 | b1 = 34 | b2 = 97 | 18.0
34 x 126 | d = 34 ±1.0 | P = 126 ±1.3 | b1 = 38 | b2 = 110 | 22.7
38 x 126 | d = 38 ±1.1 | P = 126 ±1.4 | b1 = 42 | b2 = 121 | 30.1
38 x 137 | d = 38 ±1.1 | P = 137 ±1.4 | b1 = 42 | b2 = 137 | 29.0
42 x 137 | d = 42 ±1.1 | P = 137 ±1.4 | b1 = 48 | b2 = 137 | 36.9
42 x 146 | d = 42 ±1.1 | P = 146 ±1.5 | b1 = 48 | b2 = 137 | 36.0

表：按链条尺寸、处理、等级、试验力（kN）和最小断裂力（kN）的参数
表头：链条尺寸 | 处理 | 链级 | 试验力 (kN) | 最小断裂力 (kN)
14 x 50 | LTT | G90 | 175 | 277
14 x 50 | QO | G60 | 125 | 185
14 x 50 | C‑N | G40 | 75 | 123
18 x 64 | LTT | G90 | 288 | 458
18 x 64 | QO | G60 | 190 | 305
18 x 64 | C‑N | G40 | 125 | 205
19 x 64.5 | LTT | G90 | 319 | 510
19 x 64.5 | QO | G60 | 213 | 340
19 x 64.5 | C‑N | G40 | 143 | 227
22 x 86 | LTT | G90 | 425 | 684
22 x 86 | QO | G60 | 285 | 456
22 x 86 | C‑N | G40 | 190 | 304
24 x 86 / 24 x 87.5 | LTT | G90 | 500 | 814
24 x 86 / 24 x 87.5 | QO | G60 | 340 | 540
24 x 86 / 24 x 87.5 | C‑N | G40 | 225 | 362
26 x 92 | LTT | G90 | 595 | 955
26 x 92 | QO | G60 | 400 | 637
26 x 92 | C‑N | G40 | 265 | 425
30 x 108 | LTT | G90 | 793 | 1270
30 x 108 | QO | G60 | 525 | 848
30 x 108 | C‑N | G40 | 350 | 565
34 x 126 | LTT | G90 | 1020 | 1635
34 x 126 | QO | G60 | 680 | 1089
34 x 126 | C‑N | G40 | 450 | 725
38 x 126 / 38 x 137 | LTT | G90 | 1275 | 2040
38 x 126 / 38 x 137 | QO | G60 | 850 | 1360
38 x 126 / 38 x 137 | C‑N | G40 | 565 | 906
42 x 137 / 42 x 146 | LTT | G90 | 1550 | 2495
42 x 137 / 42 x 146 | QO | G60 | 1038 | 1662
42 x 137 / 42 x 146 | C‑N | G40 | 693 | 1108

备注
表面硬度和机械性能随处理不同而变化：LTT 注重增加断裂负荷并保持中等硬度与较高伸长；QO 可提高硬度但降低伸长；C‑N 形成硬表层与较韧的芯体。碳氮共渗层深度可达链径的约15%。

特性 / 技术规格

• 产品名称：耐磨圆环链
• 品牌：TOPONE CHAIN
• 可选处理：LTT (G90)、QO (G60)、C‑N (G40)
• LTT 硬度：~40–42 HRC (≈390 HB); 伸长 ~14%
• QO 硬度：~45–47 HRC (≈450 HB); 伸长 ~10%
• C‑N 表面硬度：最高 ~64 HRC (≈800 HV); 芯部伸长 ~1–3.5%；碳氮共渗深度可达链径的约15%
• 提供多种链条尺寸（d x p），具有精确公差和相应重量（见上方尺寸表）
• 按尺寸和处理提供试验力与最小断裂力（见上方参数表）
