钢输送链 DIN 20637链带式用于矿产工业
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 材料
- 钢
- 构造
- 链带式
- 应用
- 用于矿产工业
- 宽度
22.4 mm, 28 mm
(0.88 in, 1.1 in)- 节距
最少: 78.5 mm
(3.091 in)最多: 91.5 mm
(3.602 in)- 耐拉伸能力
180 N, 250 N
产品介绍
概述

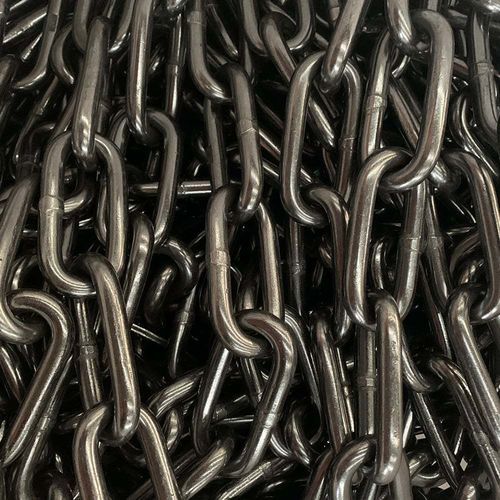

用于采矿悬挂的校准并经过测试的长节圆钢单轨链。由含有Ni、Cr、Mo等合金元素的合金钢制造；机械性能比原DIN 20637标准高出约10%。
简短说明
采矿用单轨链 — 试验长节圆钢链，适用于输送机和单轨的悬挂系统。
标签
参数表
Chain Size | d x p | d (mm) | p (mm) | b1 (mm) | Test Force (kN) | Breaking Force (kN) | Unit Elongation at test force (%) max. | Unit Elongation at breaking force (%) min. | Deflection F (mm) min. | Weight (kg/m)
16x80 | 16x80 | 16 ±0.6 | 80 ±1.5 | 22.4 +3/-0 | 60 | 180 | 1.6 | 2.0 | 21 | 4.7
18x90 | 18x90 | 16 ±0.9 | 90 ±1.5 | 25.0 +3/-0 | 100 | 250 | 1.6 | 2.0 | 23 | 6.0
标准
DIN 20637
技术规格
用于采矿悬挂的校准并经过测试的长节圆钢单轨链。由含有Ni、Cr、Mo等合金元素的合金钢制造；机械性能比原DIN 20637标准高出约10%。
简短说明
采矿用单轨链 — 试验长节圆钢链，适用于输送机和单轨的悬挂系统。
标签
- 采矿用单轨
- 试验长节
- DIN 20637
参数表
Chain Size | d x p | d (mm) | p (mm) | b1 (mm) | Test Force (kN) | Breaking Force (kN) | Unit Elongation at test force (%) max. | Unit Elongation at breaking force (%) min. | Deflection F (mm) min. | Weight (kg/m)
16x80 | 16x80 | 16 ±0.6 | 80 ±1.5 | 22.4 +3/-0 | 60 | 180 | 1.6 | 2.0 | 21 | 4.7
18x90 | 18x90 | 16 ±0.9 | 90 ±1.5 | 25.0 +3/-0 | 100 | 250 | 1.6 | 2.0 | 23 | 6.0
标准
DIN 20637
技术规格
- 产品类型：采矿用单轨（用于悬挂的试验圆钢链，试验长节）
- 材料：含Ni、Cr、Mo等合金元素的合金钢
- 性能：机械性能比原DIN 20637标准高约10%
- 标准：DIN 20637
- 可用链尺寸和主要参数（摘录）：
- 16x80 — d: 16 ±0.6 mm；p: 80 ±1.5 mm；b1: 22.4 +3/-0 mm；Test Force: 60 kN；Breaking Force: 180 kN；Elongation at test force (max): 1.6%；Elongation at breaking force (min): 2.0%；Deflection F min: 21 mm；Weight: 4.7 kg/m
- 18x90 — d: 16 ±0.9 mm；p: 90 ±1.5 mm；b1: 25.0 +3/-0 mm；Test Force: 100 kN；Breaking Force: 250 kN；Elongation at test force (max): 1.6%；Elongation at breaking force (min): 2.0%；Deflection F min: 23 mm；Weight: 6.0 kg/m
