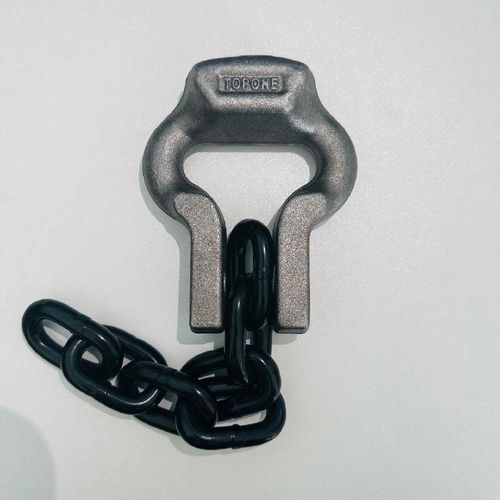

双链节 DIN 22253 Open Link

输送链

简短说明
采矿链用开口连接环（开口连接件），按 DIN 22253、PN-G-46696 和 MT/T71-1997 制造。适用于地下采矿和刮板输送机。可提供单孔或双孔结构，公称尺寸为 14x50 至 30x108。

简介
外置链连接件 DIN 22253。

尺寸（表）
列：尺寸 (mm) | a (mm) | t (mm) | c (mm) | b (mm) | e (mm) | l1 (mm) | m (mm) | n (mm) | p (mm) | f (mm) | g (mm)
14x50 | 15 (+0.7/-0.5) | 50 (+0.8/-0.3) | 79 ±1 | 17 +0.5 | 78 | 17.5 (+1/0) | 15 | 32 | 17 | 51 | 29
18x64 | 19 (+1.0/-0.5) | 64 (+0.9/-0.3) | 101 ±1 | 21 +0.5 | 100 | 20.5 (+1/0) | 19 | 43 | 37 | 55 | 40
19x64.5 | 20 (+1.0/-0.5) | 64.5 (+0.9/-0.3) | 105 ±1 | 21 +0.5 | 100 | 20.5 (+1/0) | 20 | 43 | 20 | 55 | 41
22x86 | 23 (+1.0/-0.5) | 86 (+1.3/-0.4) | 132 ±2 | 25 +1.0 | 133 | 24.5 (+1/0) | 23 | 52 | 44 | 75 | 46
24x86 | 25 (+1.0/-0.5) | 86 (+1.3/-0.4) | 136 ±2 | 25 +1.0 | 133 | 26 (+1/0) | 25 | 53 | 44 | 78 | 55
26x92 | 27 (+1.0/-0.5) | 92 (+1.4/-0.5) | 146 ±2 | 28 +1.0 | 141 | 28 (+1.5/0) | 27 | 58 | 44 | 85 | 56
30x108 | 32 (+1.0/-0.5) | 108 (+1.6/-0.5) | 172 ±2 | 31 +1.0 | 159 | 32 (+1.5/0) | 32 | 70 | 44 | 100 | 59

机械性能（表）
列：尺寸 (mm) | 试验力 B 级 (kN) | 试验力 C 级 (kN) | 试验力 DIN22253 (kN) | 断裂力 B 级 (kN) | 断裂力 C 级 (kN) | 断裂力 DIN22253 (kN)
14x50 | 135 | 180 | 185 | 170 | 225 | 212
18x64 | 230 | 300 | 305 | 290 | 370 | 351
19x64.5 | 26 | 325 | 340 | 325 | 405 | 391
22x86 | / | 440 | 456 | 550 | 525 | 550
24x86 | 410 | 490 | 507 | 510 | 650 | 588
26x92 | / | / | / | 595 | / | 690
30x108 | / | / | 750 | / | / | 869

标准
DIN 22253
PN-G-46696
MT/T71-1997

特性 / 技术规格

• 产品类型：采矿链用开口连接环 / 开口连接件。
• 适用标准：DIN 22253、PN-G-46696、MT/T71-1997。
• 主要应用：地下采矿、刮板输送机。
• 定制：可提供双孔或单孔结构。
• 可用公称尺寸（表中示例）：14x50、18x64、19x64.5、22x86、24x86、26x92、30x108。
• 每种尺寸的详细尺寸公差及机械试验/断裂力见上表。
