整体式轮子

碳钢光滑用于纸箱

产品概述

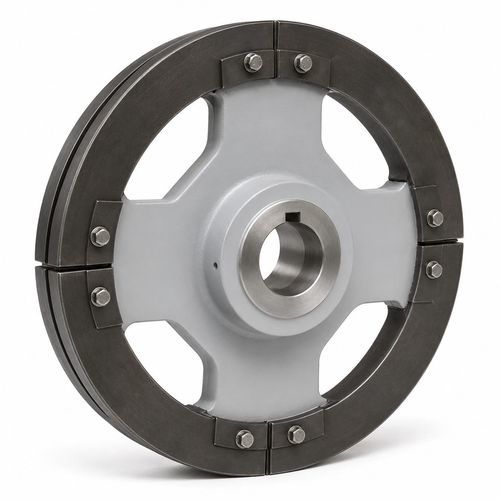

平面分段链轮用于配套 DIN 764、DIN 766 或 CICSA LH 圆钢链的斗式提升机和输送机。也可配合 DIN 5699 与 DIN 745 链环、ATS 斗式附件及 ALH/BLH 刮板附件使用。可更换的平面段由 C45 钢制成并经感应淬火以提高耐磨性。焊接钢制轮毂设有物料排放孔，防止粉尘积聚影响运行。轴孔按轴尺寸加工，可加工键槽或预留无键锁紧装置位置。分段结构允许仅更换磨损的跑道段而无需更换整轮，降低维护成本与停机时间。

简介
该类平面分段轮为斗式提升机和散装物料输送系统提供链条支承与引导。其光滑的运行表面（无链齿）适用于圆钢链、斗链链环和刮板附件在轮缘上的通过。安装在焊接轮毂上的可更换段件可实现跑道的局部更新，从而减少更换成本和停机时间。

轮毂的开口可将粉尘与松散物料排出，避免在轮周围堆积，从而在处理粉末、灰烬、谷物、矿物和其他散装物料时维持链条的稳定运行。

轴孔根据安装要求加工，轮可采用键联接或无键锁紧装置。标准目录公称直径为 450 至 800 mm，标准适配链径覆盖 13 至 26 mm；亦可按需提供其他直径。

参数（表）
Code | 公称直径 D (mm) | 分度圆直径 Dp (mm) | DIN 764 / DIN 766 链径 (mm) | TOPONE LH 链径 (mm) | D1 (mm) | A (mm) | C (mm) | E (mm) | 单轮质量 (kg ≅)
450/13 | 450 | 453 | 13 | – | 440 | 20 | 60 | 120 | 100
450/14 | 450 | 454 | – | 14 | 440 | 20 | 60 | 120 | 100
450/16 | 450 | 456 | 16 | – | 440 | 22 | 62 | 120 | 100
460/16 | 460 | 461 | 16 | – | 445 | 22 | 62 | 120 | 100
500/13 | 500 | 503 | 13 | – | 490 | 20 | 60 | 120 | 110
500/14 | 500 | 504 | – | 14 | 490 | 20 | 60 | 120 | 110
500/16 | 500 | 506 | 16 | – | 490 | 22 | 62 | 120 | 110
500/18 | 500 | 508 | 18 | – | 490 | 25 | 65 | 120 | 110
540/13 | 540 | 543 | 13 | – | 530 | 20 | 60 | 120 | 120
540/16 | 540 | 546 | 16 | 16 | 530 | 22 | 62 | 120 | 120
560/16 | 560 | 561 | 16 | 16 | 545 | 22 | 62 | 120 | 130
600/16 | 600 | 601 | 16 | 16 | 585 | 22 | 62 | 130 | 140
630/16 | 630 | 631 | 16 | 16 | 615 | 22 | 62 | 130 | 145
630/18 | 630 | 633 | 18 | – | 615 | 25 | 75 | 130 | 155
630/19 | 630 | 634 | – | 19 | 615 | 25 | 75 | 130 | 155
630/20 | 630 | 635 | 20 | – | 615 | 25 | 75 | 130 | 155
630/22 | 630 | 632 | – | 22 | 610 | 28 | 78 | 130 | 160
650/16 | 650 | 651 | 16 | 16 | 635 | 22 | 62 | 140 | 150
650/18 | 650 | 653 | 18 | – | 635 | 25 | 75 | 140 | 170
650/19 | 650 | 654 | – | 19 | 635 | 25 | 75 | 140 | 170
650/22 | 650 | 657 | – | 22 | 635 | 27 | 77 | 140 | 175
700/19 | 700 | 704 | – | 19 | 685 | 25 | 75 | 150 | 200
700/22 | 700 | 702 | – | 22 | 680 | 28 | 78 | 150 | 200
700/26 | 700 | 706 | 26 | 26 | 680 | 32 | 92 | 150 | 210
800/22 | 800 | 802 | – | 22 | 780 | 28 | 78 | 150 | 240
800/23 | 800 | 803 | 23 | – | 780 | 30 | 80 | 150 | 240
800/26 | 800 | 801 | 26 | 26 | 775 | 32 | 92 | 150 | 250

标准

• 名称: Plain Segmented Chain Wheels
• 最小订购量: 1 件
• 包装: 纸箱 + 钢托盘
• 制造标准: 按 DIN 764 和 DIN 766 匹配圆钢链制造，按 DIN 5699 和 DIN 745 匹配链环，或与 ATS 斗式附件和 ALH/BLH 刮板附件的 TOPONE LH 链配套。可更换平面段采用感应淬火 C45 钢。轮采用焊接钢制轮毂并设有物料排放开口。轴孔可加工键槽或用于锁紧装置。
• 测试标准: 目录中未指定；轮尺寸、链兼容性及加工轴孔要求应根据所选目录型号和客户规格确认。
• 应用标准: 适用于使用 DIN 764、DIN 766 或 CICSA LH 圆钢链的斗式提升机和输送机。与 DIN 5699 和 DIN 745 链环、ATS 斗式附件及 ALH/BLH 刮板附件兼容。
• 维护标准: 平面运行段可拆卸并可更换；在定期维护时检查段件及链接触面磨损，并用匹配部件更换磨损段件。

特性 / 技术规格

• 可更换平面运行段：C45 钢，经感应淬火以提高耐磨性。
• 轮毂：焊接钢制轮毂，带物料排放开口，防止粉尘和散装物料积聚。
• 轴孔：按轴尺寸加工；可带键槽或为无键锁紧装置预留。
• 兼容性：设计适用于 DIN 764 / DIN 766 / CICSA LH 圆钢链；兼容 DIN 5699 和 DIN 745 链环；ATS 斗式附件；ALH/BLH 刮板附件。
• 结构：分段设计允许替换磨损的运行段而无需更换整轮。
• 标准公称直径（目录）：450 mm 至 800 mm。标准兼容链径：13 mm 至 26 mm。其它直径可按需提供。
• 参数表列出典型 D1（轴孔外径/轮毂）尺寸和质量示例；单轮质量约 100 kg 至 250 kg，视型号而定。
• 包装：纸箱 + 钢托盘。
