链条链轮

直齿轴式输送链

产品概述

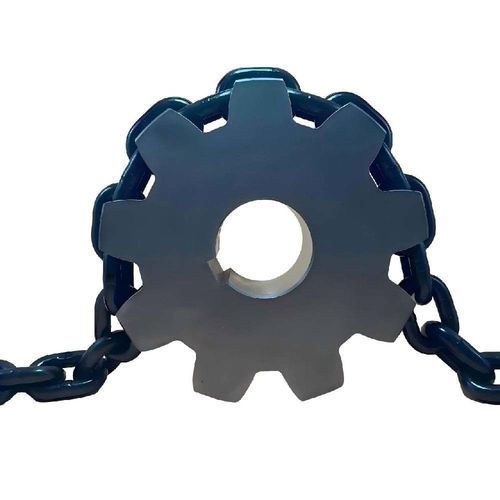

TOPONE Chain 矿用圆环链传动链轮将驱动轴的扭矩传递给重载矿用输送系统中校准的圆钢环链。交替的齿与槽几何形状支持相邻链环的不同取向，且轮齿根部与链槽的轮廓可将接触载荷分布于链环表面。

简介
矿用链式输送机的驱动部件承受高拉伸力、反复冲击、磨蚀以及持续的链节活动。不匹配的齿形会导致压力集中、链环就位受阻并加速链轮与链条的磨损。本链轮采用成形齿与链槽来容纳每一圆环，并允许下一个链环在绕轮时改变取向。

参数（工程图符号）

• B — 截面位置
• D₀ — 链轮节径
• Dₑ — 链轮外径
• D₁ — 立环圆直径
• l — 立环槽宽
• R₁ — 齿形弧半径
• R₂ — 齿根弧半径
• R₃ — 链槽平面弧半径
• R₄ — 立环槽弧半径
• R₅ — 短齿根弧半径
• H — 链轮中心至链槽底面的距离
• L — 链槽长度
• W — 短齿厚度
• A — 链槽中心距
• θ — 齿与槽的角位置

选型所需信息

• 链型 — 矿用圆钢环链
• 链尺寸 — 公称直径 × 节距
• 环尺寸 — 内宽、外宽及环长
• 链标准 — 需指定的国家或国际标准
• 链状况 — 新链或现有磨损链
• 齿数 — 确认的齿数
• 孔径（Bore）— 完成轴孔直径
• 键槽 — 宽度、深度及位置
• 链轮宽度 — 所需轴向宽度
• 驱动信息 — 功率、扭矩、转速与旋转方向
• 输送机布置 — 单链、中心链或多链配置
• 工况 — 处理物料、冲击、磨蚀及工作环境
• 参考资料 — 链样、现有链轮或批准的图纸

材料与热处理

• 基材等级应在订单规范中定义。
• 制造工艺：按要求为锻造、铸造或机械加工。
• 整体力学性能按订单确认。
• 齿与槽的表面硬化要求需指定。
• 有效硬化深度及齿表面/心部硬度需定义。
• 允许的加工余量需协商确定。
• 表面处理与防腐保护需指定。
• 在制造商确认前，不发布任何材料等级或硬度值。

制造与检验

• 齿形必须遵循批准的工程图并匹配校准的链尺寸。
• 可能的检验：材料证书审核、孔与键槽检查、节径与外径校核、齿数检查。
• 齿型和链槽轮廓测量、链槽中心距检查、链轮宽度测量。
• 齿根与链槽半径验证、同心度与径向跳动检查。
• 使用匹配链或检验量规进行链配合测试，目视检查加工表面。
• 在指定时进行硬度与硬化深度验证；需时进行磁粉或超声检验。

标准与订购

• 名称：Mining Round Link Chain Drive Sprocket
• 品牌：TOPONE Chain
• 型号参考：Mining Round Link Chain Drive Sprocket
• 最小起订量：1 件
• 包装：纸箱 + 钢托盘
• 制造标准：按批准的链轮图、匹配链尺寸及确认的材料/热处理规范生产。齿距、链槽几何、孔、键槽、宽度及轮廓半径须符合技术订单。
• 检测标准：检验计划随订单确认；可能包括材料验证、尺寸测量、链配合测试、硬度测试和无损检测。
• 应用标准：接口可按照 DIN 22252:2012、ISO 610:1990 等标准为圆钢环链设计（需确认）。
• 维护指引：在计划维护时检查链轮齿、链槽、齿根、孔与键槽；监测链槽扩大、裂纹、变形与链环就位；对比链节增长与链槽磨损。

应用场景

• 地下矿山链式输送机
• 铠装面输送机（Armoured face conveyors）
• 分级装载机（Stage loaders）
• 刮板输送机驱动系统
• 煤铲链系统（Coal-plough chain systems）
• 重载矿物输送设备
• 用于校准圆环链系统的换装驱动

技术规格

• 商品名称：Mining Round Link Chain Drive Sprocket
• 品牌：TOPONE Chain
• 型号参考：Mining Round Link Chain Drive Sprocket
• 最小起订量：1 件
• 包装：纸箱 + 钢托盘
• 材料等级、热处理、硬度、齿数、孔径、键槽尺寸、节径、外径、链轮宽度及其他数值参数：需与采购方确认并在订单中指定。
• 设计以匹配校准的矿用圆钢环链尺寸以及确认的轴/驱动接口。
