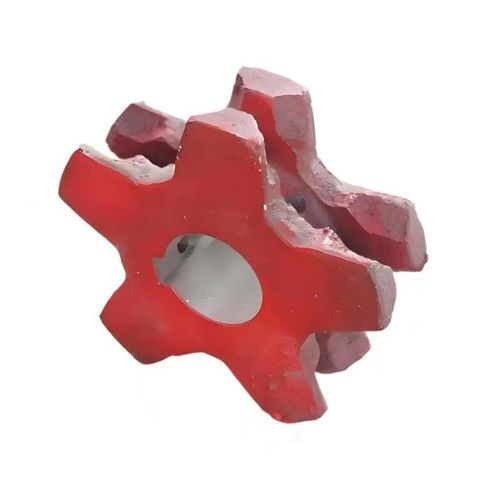

链条链轮

分段式铸铁钢

介绍
凹槽轮（Pocket Wheels）为驱动/导向轮，采用沿轮周缘按链型加工的凹槽以啮合 DIN 764 与 TOPONE LH 圆钢链。每个凹槽对应链的截面，确保正向啮合与受控的链条运行。目录型号覆盖链规格从 10 × 35 mm 到 23 × 80 mm，通常具有 6–9 个凹槽。

材料

• GS-800 球墨铸铁
• 特殊表面淬火 NiCrMo 合金钢（适用于刮板和易磨损的输送部件）
• 淬火回火合金钢（用于牵引输送与重载场合）

结构与特点

• 可选整体结构或通过横向螺栓装配的两半结构，便于拆卸与维护
• 采用凹槽啮合方式导向圆钢链，无突出齿，降低局部接触应力
• 每个凹槽按对应链尺寸加工以保证精确导向

参数（目录型号）
Chain | dp (mm) | de (mm) | dm (mm) | sm (mm) | Suggested Max. Bore Ø (mm) | No. of Pockets | Mass (kg ≅)
10x35 DIN 764 | 157 | 176 | 88 | 55 | 50 | 7 | 5.2
13x45 DIN 764 | 203 | 230 | 120 | 70 | 70 | 7 | 11.7
13x45 DIN 764 | 259 | 282 | 150 | 80 | 100 | 9 | 18
14x50 LH | 193 | 212 | 120 | 70 | 70 | 6 | 9.5
16x56 DIN 764 | 252 | 280 | 130 | 100 | 80 | 7 | 23
18x63 DIN 764 | 244 | 274 | 168 | 100 | 95 | 6 | 24
18x63 DIN 764 | 284 | 322 | 147 | 90 | 95 | 7 | 27
18x63 DIN 764 | 363 | 390 | 200 | 120 | 130 | 9 | 58
19x75 LH | 290 | 314 | 160 | 110 | 110 | 6 | 25
20x70 DIN 764 | 359 | 400 | 180 | 115 | 140 | 8 | 55
23x80 DIN 764 | 411 | 450 | 200 | 135 | 140 | 8 | 85
22x86 LH | 333 | 400 | 160 | 130 | 135 | 6 | 89

标准与包装

• 名称：Pocket Wheels
• 最小起订量（MOQ）：1 件
• 包装：纸箱 + 钢托盘
• 制造标准：按 DIN 764 与 TOPONE LH 圆钢链配套制造；可为整体或通过横向螺栓装配的两半结构
• 检测：目录未单独规定检测标准，但轮廓尺寸、凹槽几何形状与材料选择与所选型号相对应
• 应用规范：适用于刮板系统、输送与牵引场合中使用的圆钢链；材料根据磨损与载荷条件选择
• 维护：两半结构配横向螺栓，便于拆卸检修与更换

特性 / 技术规格

• 产品名称：Pocket Wheels
• Brand：TOPONE Chain
• 适配链标准：DIN 764 与 TOPONE LH
• 结构：整体或两半配横向螺栓组装
• 材料：GS-800 球墨铸铁；表面淬硬 NiCrMo 合金钢；淬火回火合金钢
• 目录链尺寸范围：10 × 35 mm 至 23 × 80 mm
• 凹槽数（目录）：通常 6–9 个，视型号而定
• MOQ：1 件
• 包装：纸箱 + 钢托盘
