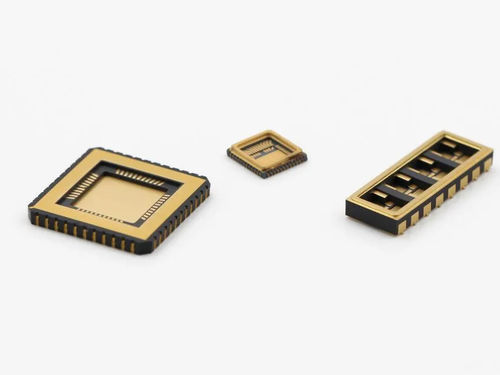

与传统制造技术制造的单一功能设备不同，微机电系统（MEMS）是一种集微型机械结构、传感器、执行器和电子元件于一体的微型可控机电设备系统。这类产品具有体积小、重量轻、成本低、功耗低、可靠性高、可大规模生产、易于集成和智能实施等众多优点。这也意味着封装不仅要保护内部微电子元件不受外界杂质的影响，还要为内部结构提供稳定可控的物理环境。不同类型的微机电系统产品都有其独特的制造工艺和特定的封装形式。与金属或塑料封装相比，陶瓷封装因其优异的气密性、出色的热机械性能、绝缘性和热稳定性，在提供长期可靠性保护方面通常具有更好的综合性能。 常用陶瓷封装材料及特点氧化铝（Al₂O₃）：成本低，绝缘性能优异，常用于传感器基板和封装外壳。这是应用最广泛、技术最成熟的陶瓷封装材料。其优点是综合性能优异，制造成本相对较低。它的高电阻率（高达 10¹⁴ Ω-cm）和高介电强度也确保了出色的电绝缘性能。氮化铝（AlN）：热导率高，适用于大功率 MEMS 器件的散热封装。其热导率可达 170-200 W/m-K，是氧化铝的数倍。同时，它的热膨胀系数与硅芯片非常接近。这可以大大降低芯片上的封装在温度变化时产生的热应力，从而提高器件在恶劣温度环境下的使用寿命和稳定性。因此，氮化硅（Si₃N₄）常用于大功率 LED、激光雷达系统、高性能计算芯片和战术级 MEMS 传感器的封装：氮化硅（Si₃N₄）：强度高、耐化学腐蚀，适用于恶劣环境中的微机电系统。氮化硅（Si₃N₄）：高强度和耐化学性，适用于恶劣环境中的微机电系统，其优势在于出色的综合机械性能，尤其是极高的断裂韧性和弯曲强度，可为敏感的微机电系统结构提供无与伦比的冲击和振动保护。但其制造成本高于氧化铝。它通常应用于对可靠性和机械强度要求极高的场合，而不是对成本敏感的消费电子产品。陶瓷封装的形式和工艺烧结陶瓷（LTCC/HTCC）：适用于大规模生产，可进行集成布线。这种工艺将多层生瓷与金属线路结合在一起，并一次进行高温共烧操作，从而形成包含复杂三维互连结构的密闭组件。它不仅有利于大规模生产以降低成本，还能实现高密度布线和嵌入无源元件（电阻器、电容器、电感器），从而提高 MEMS 器件的集成度和微型化水平：密封封装：基于陶瓷基板，通过金属化和玻璃钎焊/激光焊接实现长期稳定性。这种结构是确保 MEMS 器件（如陀螺仪、谐振器）长期可靠性的关键。它在陶瓷基板上进行金属化处理，形成密封环，然后使用玻璃钎焊或激光焊接将密封环与盖板融合在一起，形成一个内部惰性或真空环境，可以隔离湿气和污染物，确保敏感微结构在长期使用中性能稳定：用于流体 MEMS 和气体传感器的集成通道设计。利用激光烧蚀和溶液涂层堆叠等精密加工技术，可在陶瓷基板内直接制造微流控通道。这种封装工艺对于实现微流体控制器、生物芯片和气体传感器等功能性 MEMS 器件至关重要，因为它可以控制工作流体与传感芯片之间的相互作用。应用实例MEMS 陀螺仪和加速计：用于航空航天和自动驾驶。惯性传感器要求内部微质量块在真空环境中移动，以避免空气阻尼对信号灵敏度的影响，从而实现极高的检测精度。陶瓷气密封确保了内部真空环境的长期稳定性，是保证其高精度和高可靠性的生命线：用于汽车发动机舱和油井监测。在高温、高压和腐蚀性介质等极端环境中，陶瓷封装可作为机械隔离层，防止外部应力直接作用于敏感的硅芯片。同时，陶瓷封装的耐腐蚀性能使其能够与恶劣介质直接接触，从而确保信号输出的准确性：用于 5G/6G 通信和雷达系统。这些设备对高频信号极为敏感，需要稳定的工作环境。封装不当会严重降低器件的 Q 值和插入损耗。陶瓷封装（如 LTCC）可提供低损耗传输路径和出色的热管理能力，并可在基板上嵌入多个无源元件（如电感器和电容器），从而促进系统级封装的小型化。MEMS 系统中的陶瓷封装绝不仅仅是一个简单的保护壳。它在确保器件在恶劣环境中的长期稳定性和可靠性方面发挥着至关重要的作用，并能为 MEMS 器件的生存和功能发挥创造高质量的内部环境。主要特点/技术规格：优异的气密性和热机械性能高绝缘性和热稳定性材料：氧化铝 (Al₂O₃)、氮化铝 (AlN)、氮化硅 (Si₃N₄)用于大规模生产和集成的共烧陶瓷 (LTCC/HTCC)金属化和玻璃钎焊/激光焊接的密封封装用于流体 MEMS 和气体传感器的微通道陶瓷封装应用：航空航天、汽车、油井监测、5G/6G 通信、雷达系统
