产品描述密封型光电封装为光子与光电器件提供密闭的机械与热学界面。我们提供从设计、试制到试产与量产的一体化封装服务,覆盖金属、HTCC 与 LTCC 外壳,以满足通信(5G)、LiDAR、医学成像和电力电子等领域的光学、热学与环境要求。

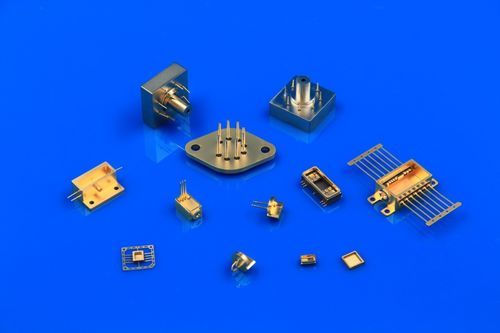

产品- 金属封装
- 金属外壳通过玻璃‑金属与陶瓷‑金属结合形成密封外壳,稳定芯片工作环境并实现高效散热,保护器件免受湿度、温度循环及腐蚀性环境影响。典型应用:基站雷达模块、电子对抗设备、测控仪器与设备信号电源。
技术优势(金属封装)- 支持材料:Kovar、碳钢、不锈钢、钨铜、铝合金
- 支持焊接/封装方式:储能焊、并列缝焊、锡焊、激光封焊等
- 绝缘电阻 ≥ 5000 MΩ(500 V DC 测量)
- 气密性(He):R1 ≤ 1×10⁻³ Pa·cm³/s
- 盐雾耐腐蚀:可满足 24 h / 48 h / 72 h 腐蚀性测试
- 覆盖从研发设计到生产制造的完整产业链,提供定制服务
产品型号- 信号处理器外壳
- 功率模块封装
- 电机驱动及 PWM 封装
- 离散器件陶瓷封装
- 回放封装
- 盖板与密封盖
- 功率贴片封装
HTCC 陶瓷封装外壳- Ceramic Dual In-line Package (CDIP)
- Ceramic Flat Pack / Ceramic Quad Flat Pack (CFP / CQFP)
- Ceramic Quad Flat Non-leaded Package (CQFN)
- Ceramic Pin Grid Array (CPGA)
- Ceramic Small Outline Package (CSOP)
- Ceramic Leadless Chip Carrier (CLCC)
技术优势(HTCC)- 电镀为自控过程
- 采用先进设计与仿真技术优化外壳/基板结构、布线、热行为与可靠性
- 完整产业链能力并提供定制化服务
LTCC 陶瓷封装外壳LTCC(低温共烧陶瓷)以氧化铝与玻璃为主,使用金、银、铜等高导电浆料在约 850–900°C 的较低温度下共烧成多层陶瓷基板。LTCC 基板/外壳因导体低电阻与低介电常数,特别适用于射频、微波与毫米波器件封装。
技术优势(LTCC)- 最小线宽/间距:100 µm
- 最小通孔/开口:100 µm
- 最小孔距:为开口的 2.5 倍
- 最大层数:40 层
- 为客户提供两类产品体系:高频低损耗型与高强度型
材料体系基材性能- 铁‑镍‑钴合金 | 4J29 | 密度 8.2 g/cm³ | CTE 5.3 ×10⁻⁶/°C (20–300°C) | 导热率 17 W/m·K
- 镍‑铁合金 | 4J42 | 密度 7.12 g/cm³ | CTE 4.8 ×10⁻⁶/°C | 导热率 13 W/m·K
- 普通碳钢 | 10# | 密度 7.8 g/cm³ | CTE 13.0 ×10⁻⁶/°C | 导热率 46 W/m·K
- OFHC (TU1) | TU1 | 密度 8.9 g/cm³ | CTE 17.6 ×10⁻⁶/°C | 导热率 ≈ 390 W/m·K
- W/Cu | WCu85/15 | 密度 16.4 g/cm³ | CTE 7.2 ×10⁻⁶/°C | 导热率 ≈ 180 W/m·K
- 不锈钢 | 304 / 316 | 密度 7.93 / 7.98 g/cm³ | CTE 17.2 / 20 ×10⁻⁶/°C | 导热率 16 / 16.29 W/m·K
引脚材料性能- 铁‑镍‑钴合金 | 4J29 | 电阻率 48 µΩ·cm | CTE 5.3 ×10⁻⁶/°C
- 镍‑铁合金 | 4J50 | 电阻率 43 µΩ·cm | CTE 9.5 ×10⁻⁶/°C
- 铜包芯 52 合金 | 4J50 | 电阻率 12 µΩ·cm | CTE 11.5 ×10⁻⁶/°C
- 铜合金 (Tul) | Tul | 电阻率 1.7 µΩ·cm | CTE 17.6 ×10⁻⁶/°C
典型应用- 大功率激光 TO 包装
- 汽车继电器密封
- 离散半导体器件封装
- 多层陶瓷基板
- 表面贴装功率封装
- 光通信:400G 收发器的气密封装
- 汽车电子:自动驾驶 LiDAR 发射器封装
- 新能源:电池管理系统(BMS)绝缘端子
技术规范- 绝缘电阻:≥ 5000 MΩ(500 V DC 测量)
- 气密性(氦):R1 ≤ 1×10⁻³ Pa·cm³/s
- 盐雾耐腐蚀:可配置以满足 24 h / 48 h / 72 h 测试
- 金属封装支持材料:Kovar、碳钢、不锈钢、钨铜、铝合金
- 支持的焊接/密封方法:储能焊、并列缝焊、锡焊、激光封焊
- HTCC 封装类型:CDIP、CFP/CQFP、CQFN、CPGA、CSOP、CLCC
- LTCC 能力:最小线宽/间距 100 µm、最小 via/aperture 100 µm、最小孔距 2.5×aperture、最多 40 层、提供 HF 低损耗与高强度产品选项
- 代表性热导率示例:OFHC (TU1) ≈ 390 W/m·K;WCu85/15 ≈ 180 W/m·K
