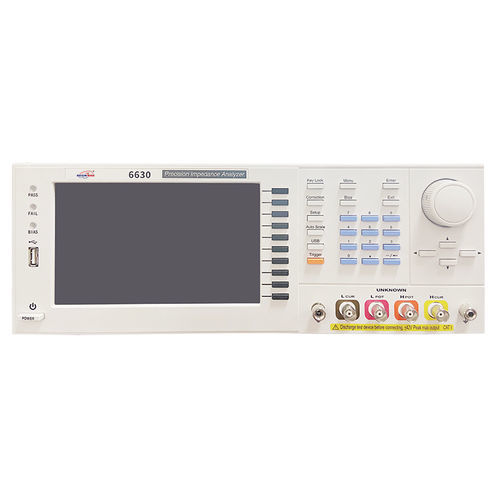

阻抗分析仪 DX6630 series

监控实验室电压

原理
阻抗分析仪通过在频率扫描过程中以相敏检测同时记录电压和电流，测量器件随频率变化的复数电阻抗。测得量包括阻抗幅值、实部、虚部和相位；基于等效电路模型，可计算并显示导纳、感抗、电容等参数。

特性

• 宽频率范围信号源：直流：10 Hz–1/3/5/10/20/30/50 MHz（视型号而定）
• 高精度测量：基本阻抗测量精度 ±0.05%
• ALC 功能：自动电平控制以稳定测试信号幅度
• 输出阻抗切换：25 Ω / 100 Ω（可切换）
• 兼容多种测试夹具：表计模式、多步测试及配合夹具（包括液体夹具、介电常数夹具）
• 显示：表计模式下最多显示四个分量参数；可同时显示电感值与直流电阻（DCR）
• 校正功能：开路、短路、负载校正
• 超快测量速度：最短 < 3 ms
• 分类与处理：自动无条件分类、比较器及 Handler 接口 BIN 分类
• 接口：RS-232、GPIB、Handler、LAN、USB Host/Device
• 应用：适用于研发、实验室及生产测试场景
• 操作软件：可选操作软件用于完整数据采集与分析

规格（摘要表）
测量模式：表计模式、多步测试
等效电路：串联、并联
校准：开路、短路、负载校正
线长补偿：0 / 0.5 / 1 / 2 m
多步测试：50 组，每组 15 个测试步骤
BIN 分类：最多 9 级
比较器：ABS、Δ ABS、Δ %、OFF
内部存储：100 组 LCR 表计测试设置文件；50 组多步测试设置
USB Host 存储：LCR 与多步测试设置文件、BMP 图像
触发模式：自动、手动、RS-232、GPIB、Handler
通信模式：RS-232、GPIB、Handler、LAN、USB Host/Device
电源：90–264 Vac，47–63 Hz；最大功耗 30 W
显示：7 英寸 TFT 彩色（800 × 480）
工作环境：温度 10–40 °C；湿度 20–90% RH
外形尺寸（W × H × D）：336 × 147 × 340 mm
重量：3 kg

参数（型号 / 测试频率）
DX6630-1：10 Hz – 1 MHz
DX6630-3：10 Hz – 3 MHz
DX6630-5：10 Hz – 5 MHz
DX6630-10：10 Hz – 10 MHz
DX6630-20：10 Hz – 20 MHz
DX6630-30：10 Hz – 30 MHz

交流测试信号与测量精度（部分条目）
测量频率分辨率：六位数
频率输出精度：7 ppm ± 0.01%
基本精度：±0.05%
测试信号电压范围：10 mV – 2 V rms
最小电压分辨率：1 mV
ALC 关闭精度：10% × 设定电压 ± 2 mV
ALC 打开精度：6% × 设定电压 ± 2 mV
测试信号电流范围：200 μA – 20 mA rms
最小电流分辨率：10 μA
ALC 关闭电流精度：10% × 设定电流 ± 20 μA
直流测试信号：1 V（固定）
输出阻抗：25 Ω 或 100 Ω（可切换）
测量时间（最快）：< 3 ms

测量参数与显示范围
|Z| : 0.000 m - 9999.99 M
R, X : ±0.000 mΩ - 9999.99 MΩ
|Y| : 0.00000 μS - 999.999 kS
G, B : ±0.00000 μS - 999.999 kS
θ (RAD): ±0.00000 - 3.14159
θ (DEG): ±0.000° - 180.000°
Cs, Cp: ±0.00000 pF - 9999.99 F
Ls, Lp: ±0.00 nH - 9999.99 kH
D: 0.00000 - 9999.99
Q: 0.00 - 9999.99
Δ: ±0.00% - 9999.99%
Rdc: 0.00 m - 99.9999 MΩ
εr', εr'': 0 - 100000
μr', μr'': 0 - 100000

应用摘要
用于表征电子元件、电路和介电材料（包括生物组织、食品和地质样品）的高精度阻抗分析仪。适用于研发实验室、元件表征以及生产测试环境。

技术特性

• 系列：DX6630（型号：DX6630-1 / -3 / -5 / -10 / -20 / -30）
• 基本阻抗测量精度：±0.05%
• 最小电压分辨率：1 mV；最小电流分辨率：10 μA
• 输出阻抗：25 Ω / 100 Ω（可切换）
• 测量时间（最短）：< 3 ms
• 显示：7 英寸 TFT 彩色（800 × 480）
• 接口：RS-232、GPIB、Handler、LAN、USB Host/Device
• 电源：90–264 Vac，47–63 Hz，最大 30 W
• 尺寸：336 × 147 × 340 mm；重量：3 kg
