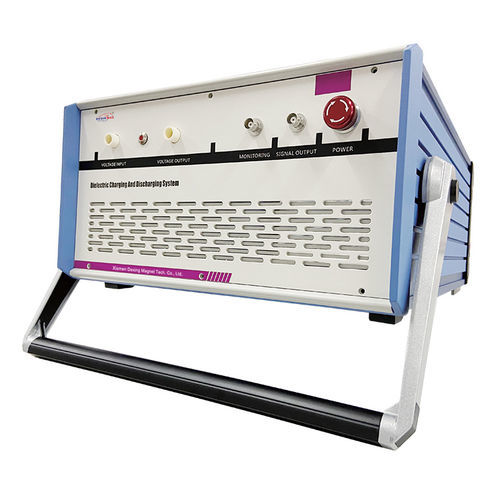

实验室测试系统 DX-DSC-10KV

概述
介电充放电测试系统 DX-DSC-10KV 为 Dexinmag 试验平台，用于研究介电材料在高电压下的充放电行为及能量存储性能。系统集成专用电容放电电路，兼容外部高压放大器/电源，支持示波器数据采集及可选可变温测试。

特点

• 良好的扩展性：可连接外部高压放大器或高压直流电源。
• 高放电电流能力：可通过电流探头检测至100 A（150 A；可监测多路电流）。
• 样品适应性强：可定制样品安装台，适用于薄膜、厚膜与陶瓷样品。
• 数据采集：通过示波器采集波形，可直接计算能量存储密度。
• 可作为信号源：支持任意波形输出。
• 可变温测试：室温至250℃；模块控制范围 0–200℃。
• 极化材料测试：可与极化设备配合测试压电及介电材料。
• 寄生电容小、开关动作快：采用特殊高压开关（单刀双掷），耐压可达10 kV，寄生电容小，动作时间短。
• 两种测试模式：欠阻尼（放电回路短接，无电阻负载）和过阻尼（采用精密无感电阻作为放电负载）。
• 疲劳测试能力：支持疲劳循环测试。
• 典型工作范围：电压可达10 kV，电流在mA量级（详见参数）。

测试电路与操作
系统采用专用电容放电回路：将介电样品充至设定电压，然后通过闭合高速 MOS 高压开关将储存能量释放到电阻负载上。放电过程中样品上的时变电压/电流由采集设备（示波器）记录，并用于计算放电能量密度及相关指标。通过选择不同的负载电阻可以改变放电速率（RC 行为）；可使用多组电阻或电阻组合以达到所需放电速率。在高千伏测试中，通常将样品浸没在硅油中。

技术规格

• 设备型号：DX-DSC-10KV
• 电流探头带宽：120 MHz
• 峰值电流：0–100 A（150 A；可监测多路电流）
• 电流采集精度：1 mA
• 高压源模块选项：3 kV、5 kV、10 kV、15 kV（电流：0–5 mA）
• 开关适用性：额定 100 万次操作，耐压最高 15 kV
• 温度控制范围（模块）：0–200 ℃
• 温度稳定性与精度：0.1 ℃
• 测试样品：薄膜、厚膜、陶瓷、玻璃等
• 注意：放电能量与时序受样品电容、负载电阻及非线性/频率相关的介电响应影响。

应用与注意事项

• 用于实验室评估介电能量存储与充放电动力学。
• 可与极化及压电测试平台配合使用。
• 高压测试时应遵循安全规范，并在高压条件下建议采用油中浸泡。
