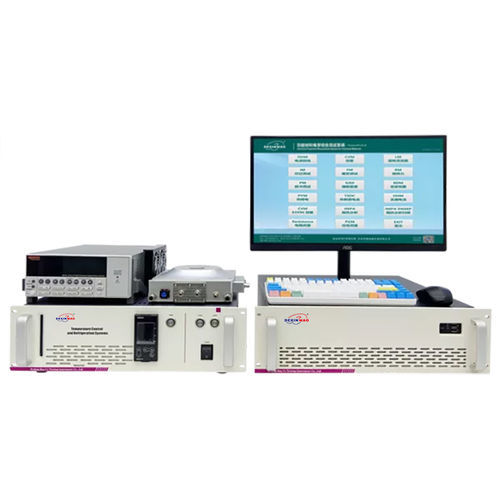

工业测试仪 DXPCT series

实验室

产品概述
DXPCT系列用于分析样品随温度与时间变化的焦电系数曲线，并通过集成软件生成样品的焦电光谱。支持圆片、立方体、条状、圆柱等多种形状样品。系统适用于铁电、压电材料及相关器件的评价与检测。

DXPCT-A 焦电系数测试仪
DXPCT-A将加热装置、测量夹具、显示与控制软件集成于一体，提高测量稳定性并简化维护。可在常温至高温范围内测量压电陶瓷的居里温度与焦电系数。

产品特点

• 采用RAM嵌入式开发平台，支持在线升级与远程诊断
• 10.1英寸电容式触摸屏，便于软件操作
• 加热装置、测量夹具、显示与软件集成一体
• 测量稳定性提升，维护简便
• 可测试压电陶瓷的居里温度与焦电系数
• 支持从常温到高温的多种测试环境（见技术参数）

DXPCT-A 技术参数

• 测量温度：常温 ~ 800℃
• 电极面积：100 mm²
• 温控精度：±0.5℃
• 测量精度：±0.5℃
• 升温速率：1–5℃/min
• 降温速率：1–5℃/min
• 积分电容：10 μF（A型）
• 电压采集灵敏度：0.1 mV
• 电压量程：200 V
• 电压采集输入阻抗：1 × 10¹² Ω
• 记录器误差：<1%
• 外形尺寸：(550 × 480 × 500) mm
• 设备重量：约26 kg
• 控制系统：内置工业PC

DXPCT-B 焦电系数测试仪
DXPCT-B采用电流积分法，配备电镜级单通道放大器，输入偏置电流达到飞安级，超低失调电压。测量压电陶瓷材料在积分电容上累积的焦电电流，并通过高阻抗电压采集模块与高精度温度传感器采集信号，交由工业计算机处理。兼容Dexinmag皮安计与Keithley 6514/6485/6517B等仪器用于电流测量。

DXPCT-B 技术参数

• 测量温度：常温 ~ 800℃
• 电极面积：100 mm²
• 温控精度：±0.5℃
• 测量精度：±0.5℃
• 加热速率：1–5℃/min
• 电流范围：100 fF ~ 20 mA
• 测量误差：<1%
• 外形尺寸：(550 × 480 × 500) mm
• 设备重量：约26 kg
• 控制系统：内置工业计算机

测试软件
基于LabVIEW开发的软件满足焦电材料的各类测试需求，具备稳定性与安全性，支持断电后数据保存与图像数据恢复。兼容XP、Win7与Win10系统。

用户界面

• 多语言界面：支持中文与英文
• 状态监控：可浏览系统测试状态
• 图例管理：通过软件内状态图标管理系统状态
• 用户权限：支持用户权限设置与管理
• 故障状态：软件具备设备故障报警功能

产品总结
DXPCT系列采用电荷积分（A型）或电流积分（B型）方法测量压电陶瓷材料在积分电容上累积的焦电电荷/电流，并随温度变化评估其变化。高阻抗电压采集模块与温度传感器提供测量信号，由工业计算机处理以得到焦电系数及相关特性。

技术规格

• 测量温度范围：常温至800℃
• 电极面积：100 mm²
• 温控精度：±0.5℃
• 测量精度：±0.5℃
• 升/降温速率：1–5℃/min
• 积分电容：10 μF（A型）
• 电压采集灵敏度：0.1 mV
• 电压量程：200 V
• 电压采集输入阻抗：1 × 10¹² Ω
• 电流范围（B型）：100 fF ~ 20 mA
• 记录/测量误差：<1%
• 外形尺寸：550 × 480 × 500 mm
• 设备重量：约26 kg
• 控制系统：内置工业/工业PC
