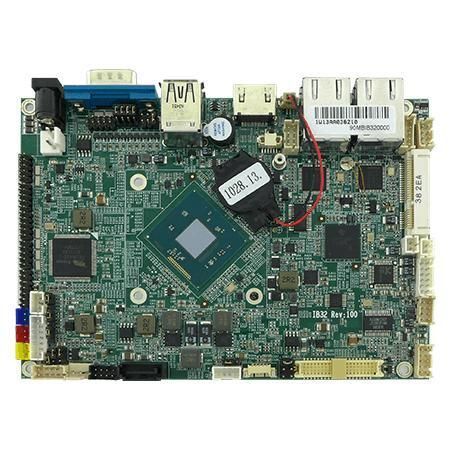

3.5"主板 IB32

嵌入式Intel® Celeron N2930x86

概述
IB32 为 3.5 英寸 x86 嵌入式主板，面向空间受限的工业与嵌入式系统。采用 Intel® Celeron® N2930 平台，集成传统与现代 I/O，可用于 HMI、显示一体化控制器与工业控制终端的系统方案中。

主要特性

• 3.5 英寸外形（146 x 102 mm），x86 单板计算机
• Intel® Celeron® N2930（1.83 GHz 基频，最高加速至 2.16 GHz）
• 1 x DDR3L SO‑DIMM，支持至多 8 GB（文档中提及 1066/1333/1600 MHz）
• 集成 VGA、双通道 24‑bit LVDS（40‑pin DF13），HDMI 1.4（可选）
• 2 x 千兆以太网 (Intel® 控制器)
• 存储与扩展：1 x SATA II；mini PCIe / mPCIe 插槽用于 SSD 或无线模块
• I/O：USB3.2 Gen1 Type‑A + 多个 USB2.0（外部/内部）、4 x 串口、12 x GPIO、IEEE 1394b、众多内部接头（电源、背光、音频、风扇、OSD、调试等）

认证

• CE
• FCC

产品详情
IB32 将 Intel® Bay Trail‑M 平台封装于手掌大小的 3.5" SBC 中，适合工业 HMI、嵌入式网关与紧凑控制单元等场景。I/O 布局侧重前端/顶部可接入性，以简化安装与维护。mini PCIe 扩展支持无线或额外存储。典型应用包括需要 LVDS/VGA 与现代接口并存的显示集成系统与工业控制设备。

技术规格

• 型号：IB32
• 处理器：Intel® Celeron® N2930（1.83 GHz，最高 2.16 GHz）
• 内存：1 x 204‑pin DDR3L SO‑DIMM；默认 4GB，可选至 8GB
• 存储：默认 128GB SSD；可选 256/512GB；1 x SATA II
• 网络：2 x 千兆 LAN（RJ45）
• USB：1 x USB3.2 Gen1 Type‑A（外部）；USB2.0 外部 + 内部 headers（最多 4 x USB2.0 内部）
• 串口：1 x RS232/422/485（外部，默认 RS232）；内部 headers 支持额外 RS232
• 显示：双通道 24‑bit LVDS（40‑pin DF13，默认）；VGA header 可选；HDMI 1.4 可选
• 扩展：mini PCIe / mPCIe 插槽（用于 SSD 或 Wi‑Fi 模块）
• 电源：12V DC 输入（2.5φ DC jack）；内部提供 3.3V/5V/12V 输出排针
• 内部接口：背光（7‑pin）、DIDO（14‑pin）、VR/亮度控制、OSD（10‑pin）、音频 header（12‑pin）、扬声器接口、RTC 电池、BIOS 调试 header
• 尺寸：146 x 102 mm
• 工作温度：0°C 至 60°C；存储温度：-40°C 至 70°C
• 工作湿度：10% 至 95% RH，非冷凝

标配 / 可选配件

• 标配：Installation Guide
• 可选：SATA 信号/电源线、COM 线、2 端口 USB 线、12V 84W 适配器、电源线（按国家）、CPU 散热片、薄膜面板、扬声器套件、mini PCIe 模块（Wi‑Fi/SSD）
