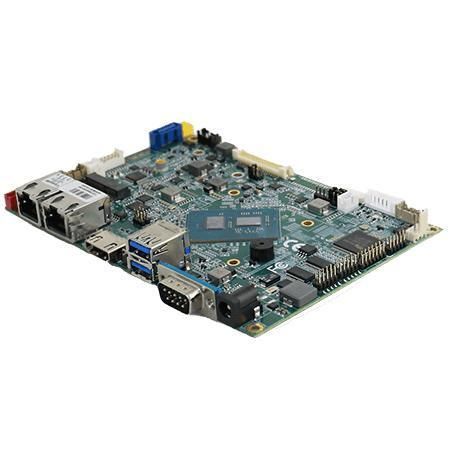

3.5"超小型单板机 IE32

Intel® Celeron® J6413M.2M.2 Key E

概述
Winmate IE32 是一款 3.5" (146 x 102 mm) x86 嵌入式主板，搭载 Intel® Celeron® Elkhart Lake N6211。面向嵌入式控制、工业 HMI 与自动化系统设计，集成工业级组件、丰富 I/O 与 M.2 扩展插槽（SSD / 无线模块）。

主要特性

• 3.5 英寸外形（146 mm x 102 mm）
• Intel® Celeron® N6211 处理器（Intel® SoC 集成）
• 1 x DDR4 SO‑DIMM 3200 MHz，最高 16 GB
• 双 2.5 Giga LAN（RJ45）
• 支持 1 x SATA III、3 x COM、2 x USB 3.2 Gen2x1、4 x USB 2.0
• M.2 2242 B‑Key（SATA III）与 M.2 2230 E‑Key（Wi‑Fi）插槽

认证

• CE
• FCC

产品亮点
IE32 采用 Intel® Celeron® N6211，能在嵌入式 x86 负载下实现性能与功耗/热设计的平衡。紧凑的 3.5" 尺寸便于在空间受限的安装中集成高速网络与内部接口，从而减小机箱体积。

主要规格摘要

• 处理器: Intel® Celeron® N6211（最高 3.0 GHz）
• 内存: 默认 4GB；可选 8GB / 16GB；DDR4 3200 MHz，最大 16GB
• 存储: 默认 128GB SSD；可选 256GB / 512GB / 1TB / 2TB；1 x SATA III（用于 2.5"）；M.2 2242 B‑Key（SATA III）
• 网络: 2 x Intel® 2.5 Giga LAN（RJ45）
• 安全: TPM 2.0
• 操作系统: 支持可选 Windows / Linux（例如 Windows 11 IoT、Ubuntu 22.04）

I/O 端口

• 外部 USB: 2 x USB 3.2 Gen2x1 Type‑A
• 内部 USB 头: 2 x 8‑pin (2x4) 支持 4 x USB 2.0
• 串口: 外部 1 x RS232/422/485（默认 RS232）；内部 2 x 10‑pin 头用于 RS232
• LAN: 2 x RJ45 2.5 Giga
• 视频: 默认 LVDS（40‑pin DF13）；可选 HDMI 2.0 与 eDP（30‑pin DF13）
• 扩展: 1 x M.2 2242 B‑Key（SATA III）、1 x M.2 2230 E‑Key（Wi‑Fi）
• SATA: 1 x SATA III；内部 8‑pin (2x4) 用作 SATA 电源
• 电源: 外部 1 x 12V DC（2.5φ DC 插孔）及内部 2‑pin 电源头

内部 I/O 详情

• 电源输入头: 1 x 2‑pin（12V DC）
• 电源输出: 3.3V / 5V / 12V via 2‑pin 头
• 显示连接: 40‑pin DF13（LVDS）与 30‑pin DF13（eDP 可选）
• 背光: 1 x 7‑pin
• DIDO: 1 x 14‑pin（2x7）数字 I/O
• 风扇: 1 x 3‑pin（CPU 风扇）；包含 OSD、音频与 RTC 电池头

机械

• 尺寸: 146 x 102 mm（3.5 英寸）

环境

• 工作温度: 0°C 至 60°C
• 存储温度: -40°C 至 70°C
• 工作湿度: 10% 至 95% RH，非冷凝

电源

• 额定: 默认 12V DC 输入；页面亦提及可支持宽电压输入与可选适配器

配件（随附 / 可选）

• 随附: 安装指南
• 可选: SATA 信号/电源线、COM 线、2 口 USB 线、12V 84W 适配器、电源线（按国家）、CPU 散热片、薄膜、扬声器等

产品问答（摘要）

• 适用场景: 嵌入式控制、工业 HMI 与自动化 — 请根据系统设计选择配置
• 内存支持: DDR4 3200 最多 16 GB
• 存储: M.2 2242 B‑Key（SATA III）及可选 2.5" SATA
• 网络: 双 2.5 Gbit LAN
• 显示与 I/O: 默认 LVDS；HDMI 2.0 与 eDP 可选
• 扩展 / 无线: M.2 2230 E‑Key 支持 WLAN/BT 模块

特性 / 规格总览

• 型号: IE32
• CPU: Intel® Celeron® N6211
• 内存插槽: 1 x DDR4 SO‑DIMM 3200 MHz，最大 16 GB
• 以太网: 2 x 2.5 Giga LAN
• 外部 I/O: 2 x USB 3.2 Gen2x1、4 x USB 2.0、1 x SATA III、3 x COM
• 扩展: M.2 2242 / M.2 2230
• 尺寸: 146 x 102 mm
• 认证: CE, FCC
