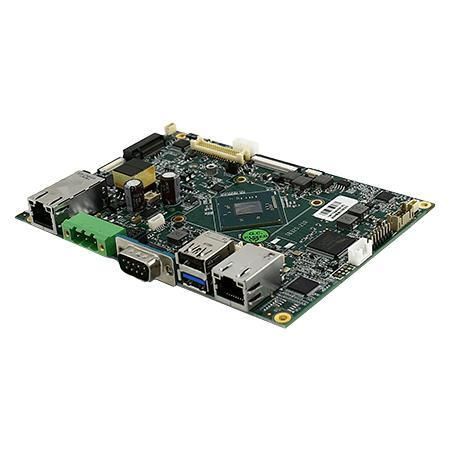

3.5"超小型单板机 IB32S

Intel® Celeron N2930SATA IIM.2

概述
IB32S 是一款 3.5 英寸 外形的单板计算机（SBC），采用 Intel® Celeron® Bay Trail‑M N2930（1.83 GHz，睿频最高可达 2.16 GHz）。146 x 102 mm 的板型针对紧凑型嵌入式和工业系统设计，提供前/顶部可访问的 I/O 以及用于面板集成和空间受限控制器的多种扩展选项。

主要特性

• 3.5 英寸 型式（146 x 102 mm）
• Intel® Celeron® N2930 处理器（1.83 GHz，最高 2.16 GHz）
• DDR3L 1600 SO‑DIMM，最大支持 8 GB（出厂 4 GB）
• 集成 Intel® HD 图形
• 2 x 千兆以太网（其中 1 个端口可选 PoE PD，IEEE 802.3at）
• 前/顶置 I/O：1 x USB 3.0、1 x USB 2.0、1 x RS232/422/485
• M.2 2242 B‑Key（SATA II）和 M.2 2230 E‑Key（Wi‑Fi/BT）扩展
• 存储：默认 128 GB SSD；可选 256/512 GB

适用场景

• 工业控制与 HMI 面板集成
• POS/POI、售货机与数字标牌
• 医疗仪器及嵌入式医疗设备
• 视频监控、交通系统以及空间受限的嵌入式系统

认证

• CE
• FCC

包装 / 包含内容
随附安装指南。制造商提供的产品资料、可选电缆和配件用于系统集成（另行购买）。

技术规格

• 处理器：Intel® Celeron® N2930（1.83 GHz，睿频最高 2.16 GHz）
• 内存：默认 4 GB，可选至 8 GB DDR3L 1600 SO‑DIMM
• 存储：默认 128 GB SSD；可选 256/512 GB；M.2 2242 B‑Key（SATA II）
• 图形：Intel® HD Graphics（集成）
• 以太网：2 x 千兆 RJ45（1 端口可选 PoE PD，IEEE 802.3at）
• USB：1 x USB3.2 Gen1 Type‑A，1 x USB2.0 Type‑A，及内部 USB 接口
• 串口：1 x RS232/422/485（可配置）
• 显示：内部 LVDS/eDP（40‑pin DF13）；可选 VGA
• 扩展：M.2 2230 E‑Key（Wi‑Fi/BT）
• 电源：3‑pin 端子块 12 V DC 输入；PoE PD（IEEE 802.3at，最高 25 W）
• 操作系统（可选）：Windows 10 IoT Enterprise（64‑bit），Ubuntu 20.04
• 尺寸：146 x 102 mm
• 工作温度：0°C 至 60°C
• 存储温度：-40°C 至 70°C
• 湿度：10% 至 95% RH，非凝结

配件与说明
提供可选 SATA/COM/USB 电缆、电源适配器和 CPU 散热盖。系统集成时请确认机械间隙、散热方案和电源需求。
