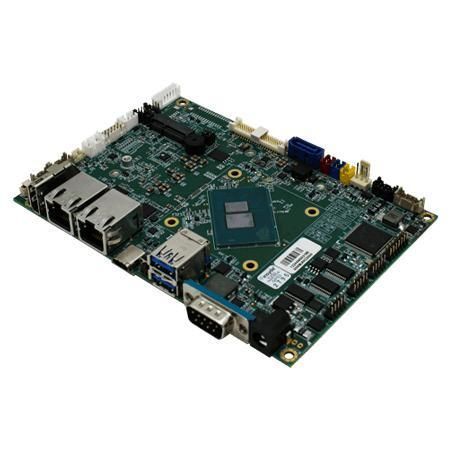

3.5"主板 IAN32

x86Intel®N100处理器Intel®

产品名称
IAN32 — Intel® N100 x86 嵌入式单板

重点特色

• 3.5 吋外型尺寸 (146 mm x 102 mm) x86 嵌入式主机板
• Intel® 处理器 N100
• 1 x SO-DIMM，DDR5 4800 MHz (最大 16GB)
• 整合式双 2.5 Gigabit 以太网路
• 1 个 USB 3.2 Type-C 埠（USB 3.2 + DisplayPort）
• 1 个 M.2 Key M 插槽，用于 M.2 2280 NVMe SSD；可选配 1 个 2.5 吋 SATA III 储存装置（当 NVMe SSD 未安装时）
• 12 V 单压电源输入

产品简介
高性能嵌入式主机板：Intel® 处理器 N100 提供升级的运算效能与低功耗，适用于嵌入式应用，整合丰富的物联网功能以实现稳定长期的工业运行。

坚固电源与工作温度设计
宽电源输入：支持 9-36V 宽电源输入并有 12V 单电压输入，便于系统整合；页面中亦提及扩展温度耐受能力以符合苛刻工业环境需求。

下一代记忆体支持
配备 DDR5 4800 MHz SO-DIMM 插槽，支持最高 16GB 内存，提升资料处理效能以满足多工与即时报算任务需求。

高速网络与储存扩充
内建双 2.5G 以太网端口与 M.2 NVMe 支援，提供更高的资料传输效率与可靠性，适合工业自动化、边缘运算与影音分析等应用场景。

特性 / 规格技术

• 处理器：Intel® Processor N100，6M Cache，最高至 3.40 GHz
• 记忆体：8GB（标配）；16GB（选配），1 x SO-DIMM，支援 DDR5 4800 MHz，最大 16GB
• 储存：1 x M.2 2280 M-Key NVMe SSD（128GB / 256GB / 512GB / 1TB / 2TB / 4TB 可选）；1 x SATA III for 2.5" SSD/HDD up to 2TB（仅在无 NVMe SSD 情况下可用，选配）
• 乙太网路控制器：2 x Intel® 2.5 Gigabit Ethernet Controller（2 x 2.5 Giga LAN RJ45）
• 安全性：TPM 2.0
• 作業系統（选配）：Windows 11 IoT Enterprise (64 bit)、Windows 11 Pro 64 bit、Linux Ubuntu 22.04（不支援 Wake on Touch）
• 無線（选配）：WLAN（可选）
• 藍牙（选配）：BT（可选）
• USB 連接埠：2 x USB3.2 Gen2x1 (Type-A)；1 x USB3.2 Gen2x1 Type-C，支援 DP Alt. mode
• 序列埠：1 x RS232/422/485（預設為 RS232）
• 視訊輸出：1 x HDMI 2.0b，最高 4096x2160@60Hz（選配）；USB-C 支援 DisplayPort Alt 模式；預設 LVDS；選配 eDP 1.4a（最高 4096x2304@60Hz, 1 lane）
• 擴充插槽：1 x M.2 2280 Key M（NVMe SSD）；1 x M.2 2230 E-Key（Wi‑Fi 模組）；另有 M.2 2230 E-Key（AI 加速卡，僅在無 NVMe SSD 時可用）
• 電源輸入：1 x 12V DC，2.5φ DC jack；支援 9-36V 寬電源輸入（於產品頁描述）
• 內部 I/O 與連接（摘要）：電源輸入 1 x 2pin(1x2) for 12V DC in；電源輸出 3 個 2pin 供 3.3V/5V/12V；內部 USB 2.0 支援 4 個（2 x 8pin(2x4)）；內部 RS232 支援 3 x 10pin(2x5)；顯示：1 x 40pin DF13 LVDS、1 x 30pin DF13 eDP（選配）；背光 1 x 7pin；SATA：1 x SATA III（僅在無 NVMe SSD 情況下）；DIDO：1 x 14pin（數位輸入/輸出）；VR/亮度控制與切換跳線、CPU Fan 1 x 3pin；OSD 1 x 10pin；喇叭 2 x 2pin；RTC 電池 1 x 2pin；音訊 1 x 12pin for Line in/Line out/Mic in
• 認證：CE、FCC
• 機械尺寸：146 x 102 mm（3.5 吋板規格）
• 環境：工作濕度 10% 至 95% RH（非冷凝）；產品規格表列工作溫度 0°C 至 60°C；頁面其他段落提及擴展溫度耐受度 -40°C 至 +85°C（於敘述中呈現）
• 儲存溫度：-40°C 至 70°C
• 電源規格/功率：12V DC in（產品規格列示）
• 附件（標配/選配）：1 x Installation Guide（標配）；可選配 SATA cable、SATA Power cable、COM cable、2-Port USB 2.0 Type A cable、12V 84W Adapter、電源線（依國家不同）、CPU Heatspreader、Membrane、喇叭等（詳見選配清單）
