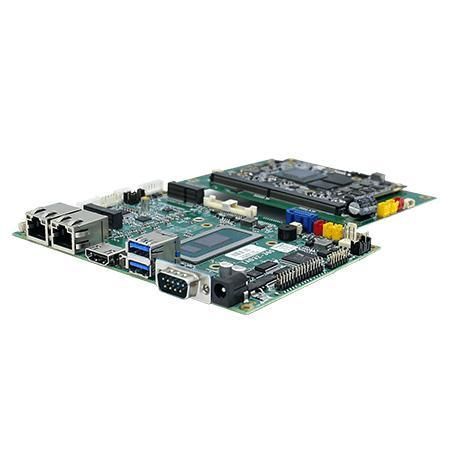

3.5"主板 IAD32-MXM

x86Intel® Core i5-1235UIntel®

概述
IAD32-MXM 是一款 3.5 吋 (146mm x 102mm) x86 嵌入式單板，採用 Intel® 第 12 代 Core™ i5-1235U 混合架構處理器，支援 DDR5 SO-DIMM 記憶體與 NVMe 儲存，並提供獨特的 M.2 Key-E 轉 MXM 子板擴充功能，適用於邊緣 AI、影像處理與工業自動化等高效能、空間受限的應用。

重點特色

• 3.5 吋規格 (146mm x 102mm)，x86 嵌入式主機板。
• 支援 M.2 Key-E 轉 MXM 子板擴展，可將元件總尺寸擴展至 183 × 146 mm。
• 內建 Intel® 第 12 代 Core™ i5-1235U 處理器（最高可達 4.40 GHz）。
• 1 個 SO-DIMM 插槽，支援 DDR5 4800 MHz（最高 32GB）。
• 整合 2 組 2.5G 乙太網路埠（雙千兆以太網升級型）。
• 1 個 M.2 Key M 插槽，支援 M.2 2280 NVMe SSD；並支援 SATA III 2.5" SSD/HDD 擴充。
• 單一 12V 電源輸入設計（1 x 12V DC, 2.5φ DC jack）。

設計與擴充性
IAD32-MXM 採用緊湊型 3.5 吋外觀，透過 M.2 Key-E 插槽可接 MXM GPU 子卡（支援多款 NVIDIA Ampere / Ada GPU 型號），使得系統可從單純的嵌入式板卡擴展為具備強大圖形與 AI 加速能力的視覺運算平台。板上提供豐富內外部 I/O，包含 USB、序列埠、顯示連接與內部電源/訊號接頭，便利整合進工業控制器、智慧零售終端與邊緣 AIoT 裝置。

認證與可靠度
通過 CE 與 FCC 認證，並具備工業級操作溫濕度規格，適合各種產業場域部署。

特性演進說明
採用 DDR5 與 NVMe 組合，提供顯著頻寬與儲存效能提升；第 12 代 Core™ i5 混合架構可平衡 Performance 與 Efficiency 核心，優化多工與複雜工作負載的邊緣運算表現。

特性 / 規格（完整技術規格總結）

• 處理器：Intel® Core™ i5-1235U，3.3 GHz（最高 4.40 GHz）。
• 記憶體：1 x SO-DIMM，DDR5 4800 MHz；出廠含 8GB (可選 16GB、32GB)，最高 32GB。
• 儲存：1 x M.2 2280 M-Key NVMe SSD（預設 256GB，可選 512GB / 1TB / 2TB）；1 x SATA III for 2.5" SSD/HDD（可選，最高 2TB）。
• 乙太網路：2 x Intel® Ethernet Controller（2 x 2.5 Giga LAN RJ45）。
• 安全：TPM 2.0。
• 作業系統：選配 Windows 11 IoT Enterprise 64-bit、Windows 11 Pro 64-bit 或 Linux Ubuntu 22.04（不支援 Wake on Touch）。
• 無線連接：WLAN（選配）、BT（選配）。
• 獨立顯示卡（MXM 選配）：支援 MXM Ampere RTX A500 / RTX A1000 / RTX A2000 及 MXM Ada RTX 2000A（選配）。
• USB 介面：2 x USB 3.2 Gen2x1 (Type-A)（外部）。
• 序列埠：1 x RS232/422/485（預設 RS232）；內部提供 3 x 10pin (2x5) for RS232 等接頭。
• LAN：2 x 2.5 Giga LAN RJ45（外部）。
• 視訊輸出：1 x HDMI 2.0（選配）；板載顯示支援 LVDS（1 x 40pin DF13，預設）與 eDP 1.4a（1 x 30pin DF13，選配，最高支援 4096x2304@60Hz）。
• 擴充槽：1 x M.2 2230 E-Key (for Wi-Fi module)；1 x M.2 2230 E-Key (for MXM GPU card / Key-E to MXM 擴充)。
• 電源輸入（外部）：1 x 12V DC, 2.5φ DC jack；內部電源接頭：1 x 6pin (1x6) for 12V DC in。
• 電源輸出（內部）：1 x 2pin (1x2) 藍色 wafer for 3.3V DC out；1 x 2pin (1x2) 紅色 wafer for 5V DC out；1 x 2pin (1x2) 黃色 wafer for 12V DC out。
• 內部 USB：2 x 8pin (2x4) for 4 x USB 2.0。
• 顯示 / 背光 / VR 控制：1 x 7pin for panel backlight；1 x 3pin for Digital panel backlight brightness control；多組 VR / PWM /電平切換跳線（1x3）。
• SATA：1 x SATA III；1 x 8pin (2x4) for SATA power（內部）。
• DIDO：1 x 14pin (2x7) for Digital input/output。
• 風扇接頭：1 x 3pin for CPU Fan。
• OSD：1 x 10pin (2x5) for OSD control。
• 喇叭：2 x 2pin (1x2) for Speaker（內部接腳）；音訊：1 x 12pin (2x6) for Line in/Line out/Mic in。
• 備用電池：1 x 2pin (1x2) for RTC battery。
• 認證：CE、FCC。
• 機構尺寸：146 x 188 mm（整體/可擴展尺寸視 MXM 擴充卡而異）。
• 環境規格：操作濕度 10% 至 95% RH（非冷凝）；操作溫度 0°C 至 60°C；儲存溫度 -40°C 至 70°C。
• 電源規格：12V DC（Power Rating: 12V DC）。
• 標準附件：1 x Installation Guide（預設）；選購配件包含多種電源/資料/散熱及安裝線材與配件（SATA cable、SATA Power cable、COM cable、USB cable、12V 120W Adapter、CPU Heatspreader、Membrane、喇叭等）。
