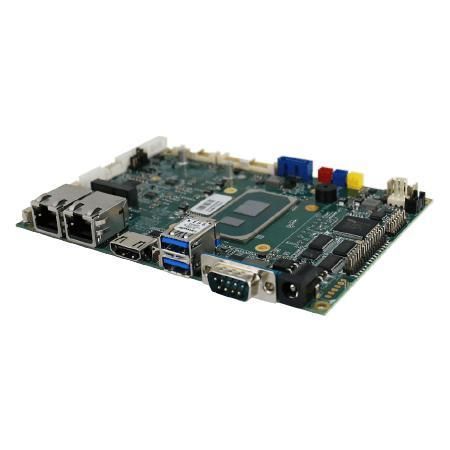

3.5"超小型单板机 IT32

Intel® Core™ i5-1135G7SATA3M.2

概述
IT32 是 Winmate 的一款 3.5"（146 x 102 mm）x86 单板计算机，搭载 Intel® Core™ i5-1135G7，面向工业与嵌入式场景，提供紧凑尺寸、灵活存储/显示选项、双 2.5GbE 网络接口及单 12 V 电源输入，便于系统集成与部署。

重点特色

• 3.5" 尺寸（146 x 102 mm）
• Intel® 第11代 Core™ i5-1135G7
• 1 x SO-DIMM DDR4-3200（最大 32 GB）
• 集成双 2.5 Gbps 以太网（2 x RJ45）
• 1 x M.2 Key M（M.2 2242 SATA III 标配；可选 M.2 2280 NVMe）
• 支持 LVDS（默认）、可选 eDP / HDMI2.0；TPM 2.0；12 V DC 电源输入

产品亮点

• 紧凑的 x86 平台，适用于边缘计算与嵌入式控制任务。
• 丰富的外部 I/O 与内部插针，便于在受限空间中集成与维护。
• 面向工业环境的设计与工作温度范围，适合集成到自动化与 HMI 系统。
• 支持可选无线模块（M.2 2230 E-Key）与多种存储配置，便于 BOM 优化。

认证

• CE
• FCC

特性 / 规格

• 处理器: Intel Core i5-1135G7（2.4 GHz，最高 4.2 GHz）
• 内存: 默认 4 GB；可选 8/16/32 GB；1 x SO-DIMM，DDR4-3200，最大 32 GB
• 存储: 默认 128 GB SSD；可选 256/512 GB / 1 TB / 2 TB / 4 TB；1 x M.2 2242（SATA III）标配；可选 M.2 2280 NVMe；可选 1 x SATA III 用于 2.5" 卷
• 以太网: 2 x Intel® Ethernet 控制器，2 x 2.5 Gbps RJ45
• 安全: TPM 2.0
• 操作系统（可选）: Windows 11 IoT Enterprise 64-bit；Windows 11 Pro 64-bit；Ubuntu 22.04（不支持 Wake on Touch）
• 无线（可选）: 通过 M.2 2230 E-Key 支持 Wi‑Fi/BT
• 外部 USB: 2 x USB3.2 Gen2 Type-A
• 串口: 1 x RS232/422/485（默认 RS232）
• 视频: LVDS 默认；可选 eDP（30-pin DF13）；可选 HDMI 2.0
• 扩展: 1 x M.2 2280 M-Key（NVMe）；1 x M.2 2230 E-Key（Wi‑Fi）
• 电源输入: 1 x 12 V DC（2.5φ jack）；内部 1 x 6-pin 用于 12 V 输入；内部输出 3.3 V / 5 V / 12 V
• 内部 I/O: 多个用于 USB2.0、RS232、SATA、电源、DIDO、背光、风扇、OSD、音频、RTC 电池的插针
• 尺寸: 146 x 102 mm（3.5"）
• 工作湿度: 10%–95% RH 非冷凝；工作温度: 0°C–60°C；存储温度: -40°C–70°C
• 随附: 安装指南；可选配件示例：SATA 数据/电源线、COM 线、2 口 USB 线、12V 120W 适配器、电源线、CPU 散热片、薄膜、扬声器
