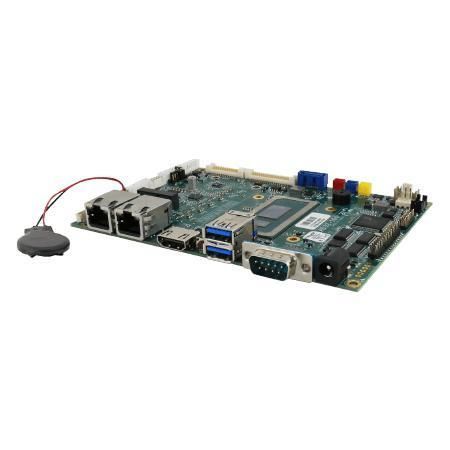

3.5"超小型单板机 IAD32

Intel® Core i5第十二代Intel® Core™SATA3

概述
IAD32 是一款紧凑型 3.5"（146 x 102 mm）x86 嵌入式单板计算机，面向工业自动化、嵌入式控制与边缘计算。该板载第12代 Intel® Core™ i5 处理器，支持 DDR5 内存、M.2 NVMe 存储与双 2.5GbE 网络，采用前/顶部 I/O 布局，便于集成与维护。

主要特性

• 3.5 英寸外形（146 x 102 mm），x86 嵌入式 SBC
• Intel® 第12代 Core™ i5-1235U（最高 4.40 GHz）
• 1 x SO-DIMM DDR5 4800 MHz（最大 32GB）
• 1 x M.2 2280 M-Key（NVMe SSD）；可选 SATA III 支持 2.5" 驱动
• 双 2.5 Giga LAN RJ45（2 x 2.5GbE）
• TPM 2.0；12V DC 单电压输入

认证

• CE
• FCC

典型应用
IAD32 适用于工业自动化、嵌入式控制器、HMI 与边缘/IIoT 系统，在空间受限时仍需较高 CPU 性能、快速存储与可靠网络连接的场景。前/顶部 I/O 布局便于安装和现场维护。

技术规格

• 型号：IAD32
• 处理器：Intel® Core™ i5-1235U，基频 3.3 GHz（睿频最高 4.40 GHz）
• 内存：1 x SO-DIMM DDR5 4800 MHz；出厂 8GB；可选 16GB / 32GB；最大 32GB
• 存储：1 x M.2 2280 M-Key NVMe（出厂 256GB；可选 512GB / 1TB / 2TB）；可选 1 x SATA III 支持 2.5" SSD/HDD（最高 2TB）
• 以太网：2 x Intel® 2.5 Giga Ethernet 控制器，RJ45 接口
• 安全：TPM 2.0
• 操作系统（可选）：Windows 11 IoT Enterprise (64-bit)；Windows 11 Pro (64-bit)；Ubuntu 22.04（注意：Ubuntu 下不支持 Wake on Touch）
• 无线：通过 M.2 2230 E-Key 支持 WLAN/BT（可选）
• 外部 USB：2 x USB 3.2 Gen2x1（Type-A）
• 外部串口：1 x RS232/422/485（默认 RS232）
• 视频：默认 LVDS（40-pin DF13）；可选 eDP 1.4a（30-pin DF13，最高 4096x2304@60Hz）；可选 HDMI 2.0
• 扩展：1 x M.2 2280 M-Key（NVMe）；1 x M.2 2230 E-Key（Wi‑Fi）
• 外部电源：1 x 12V DC，2.5φ DC jack；内部电源输入：1 x 6-pin for 12V DC in
• 内部电源输出：3.3V / 5V / 12V 引脚
• 内部 I/O：USB 头、多个 RS232 头、LVDS/eDP、背光/DIDO/OSD/音频/RTC/风扇 接口
• 尺寸：146 x 102 mm（3.5" 形状）
• 工作温度：0°C 至 60°C；存储温度：-40°C 至 70°C
• 工作湿度：10% 至 95% RH，非凝结
• 标配配件：安装指南（Installation Guide）
• 可选配件：SATA 信号/电源线、COM 线、2 口 USB 线、12V 120W 适配器、国家电源线、散热盖（heatspreader）、薄膜键盘（membrane）、扬声器等
