3.5"主板 IE32SIntel® Celeron®Intel® Elkhart lake SoCIntel®
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 尺寸
- 3.5"
- 处理器
- Intel® Celeron®, Intel® Elkhart lake SoC
- 芯片组
- Intel®
- 内存
- DDR4 SO-DIMM, DDR4
- 插槽
- M.2, M.2 Key E, M.2 Key B, SATA3
- 应用
- 工业, 嵌入式
- 操作系统
- Linux® Ubuntu™, Windows 10 IoT企业版, Windows 11
- 内存频率
- DDR4 3200 MHz
- 可连接性
- LVDS, 2.5 GbE, USB2.0, USB 3.2, HDMI, RS-485, RJ45, RS-232, RS-422
产品介绍
产品名称

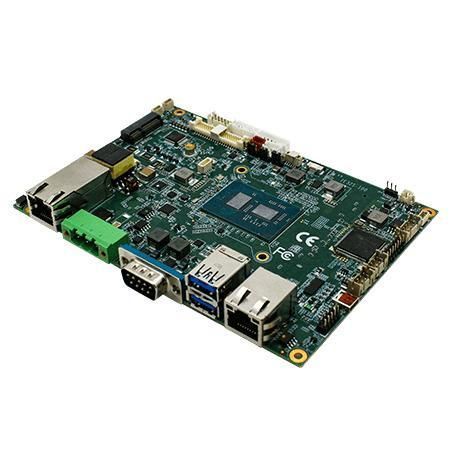

IE32S — Intel® Celeron® N6211 x86嵌入式单板
重点特色
产品资讯
由高性能 CPU 提供支援：IE32S 采用 Intel® Celeron® N6211，面向嵌入式与工业工作负载，适用于零售、运输、工业自动化及边缘运算装置。
紧凑且全集成：板尺寸仅 146 x 102 mm，具备双 SATA III、多个串口、USB、4-pin/多针内部接头以及用于显示的 LVDS/eDP 接口，便于在空间受限的系统中整合。
工业可靠性：产品配备工业级组件并支持广泛储存与温度规格，提供 TPM 2.0 平台保护与多种作业系统选项，满足工业部署需求。
认证
技术规格 / 特点汇总
IE32S — Intel® Celeron® N6211 x86嵌入式单板
重点特色
- 3.5吋外型（146 毫米 x 102 毫米 / 5.7 x 4 吋）
- 英特尔® Celeron® Elkhart Lake N6211 处理器（最高可达 3.0 GHz）
- 1 个 DDR4 SO-DIMM，支持 DDR4-3200，最高 16 GB
- 支持 M.2 2242 B-Key SATA III SSD，最大可配置至 2TB（官方支持多种容量选项）
- 2 个 2.5 Gbps 以太网端口，其中一个可选支持 PoE（PD，IEEE 802.3at）
- 丰富 I/O：2 x USB 3.2 Gen2x1（Type-A）、4 x USB 2.0（通过内部接头）、1 x RS232/422/485（默认 RS232）、1 x Micro HDMI（可选）
- 扩展插槽：1 x M.2 2242 B-Key（SATA III SSD）、1 x M.2 2230 E-Key（Wi‑Fi 模块）
- 工业级设计：宽电源输入与工作温度范围、丰富的内部与外部接头便于系统整合
产品资讯
由高性能 CPU 提供支援：IE32S 采用 Intel® Celeron® N6211，面向嵌入式与工业工作负载，适用于零售、运输、工业自动化及边缘运算装置。
紧凑且全集成：板尺寸仅 146 x 102 mm，具备双 SATA III、多个串口、USB、4-pin/多针内部接头以及用于显示的 LVDS/eDP 接口，便于在空间受限的系统中整合。
工业可靠性：产品配备工业级组件并支持广泛储存与温度规格，提供 TPM 2.0 平台保护与多种作业系统选项，满足工业部署需求。
认证
- CE
- FCC
技术规格 / 特点汇总
- 处理器: Intel® Celeron® N6211（最高至 3.0 GHz）
- 内存: 4GB（默认）；可选 8GB、16GB；1 x DDR4 SO-DIMM，支持 DDR4-3200，最高 16GB
- 储存: 128GB SSD（默认）；可选 256GB / 512GB / 1TB / 2TB（通过 M.2 2242 B-Key SATA III）
- 以太网: 2 x Intel® 2.5 Giga LAN（RJ45），其中一个端口可选 PoE (PD, IEEE 802.3at, 25W)
- USB: 2 x USB 3.2 Gen2x1 (Type-A)；内部: 2 x 8pin (2x4) 提供 4 x USB 2.0
- 串口: 1 x RS232/422/485（默认 RS232）外部；内部 1 x 6pin (1x6) UART
- 视频/显示: 1 x Micro HDMI（可选）；1 x 40pin DF13 接头用于 LVDS，默认共置 eDP；可选 40pin FPC LVDS(CON3)
- 扩展: 1 x M.2 2242 B-Key（SATA III SSD）；1 x M.2 2230 E-Key（Wi‑Fi 模块，支持 WLAN/BT 可选）
- 内部 I/O: Backlight 1 x 7pin；DIDO 1 x 14pin；Audio 1 x 12pin (Line in/Line out/Mic in)；RTC 1 x 2pin；Speaker 2 x 2pin；OSD 1 x 10pin；MCU debug 1 x 5pin
- 安全: TPM 2.0
- 作业系统: 可选 Windows 11 IoT Enterprise (64 bit)、Windows 11 Pro (64 bit)、Windows 10 IoT Enterprise (64 bit)、Linux Ubuntu 22.04
- 电源输入: 1 x 12V DC, 3-Pin Terminal Block；内部 1 x 3pin Terminal Block；内部提供 1 x 2pin (1x2) 5V DC 输出
- 电源规格: 12V DC；PoE (PD) 支援 IEEE 802.3at（25 W）
- 机械尺寸: 146 x 102 mm
- 环境规格: 操作湿度 10% ~ 95% RH (非冷凝)；操作温度 0°C ~ 60°C；储存温度 -40°C ~ 70°C
- 随机附件: 1 x Installation Guide
- 可选附件: SATA 数据线、SATA 电源线、COM 线、2-Port USB 2.0 Type A 线、12V 84W 适配器、电源线（依国家不同）、CPU Heatspreader、Membrane、扬声器等（视选配而定）
