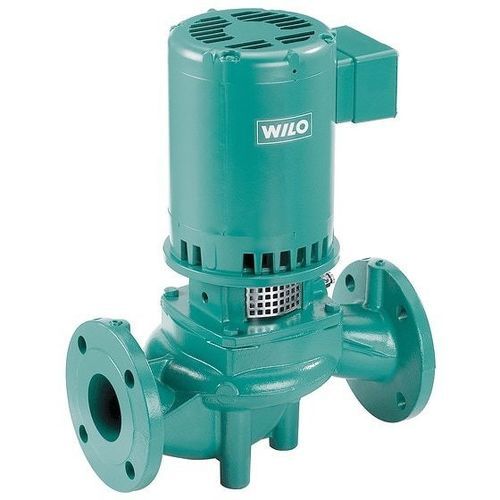

离心泵 VeroLine-IPL

水电机固定式

概述
VeroLine-IPL 系列为法兰式单级直列离心泵，长联轴器（long-coupled）结构，标配机械密封，可选干转子。法兰尺寸 1.5" 至 3"，可提供 2 极与 4 极电机配置。最大流量：400 GPM；最大扬程：65 ft。

主要特性

• 集成吸入整流叶片（较大型号）
• 泵脚钻孔并攻丝，便于安装
• ANSI Class 125 凸面法兰（可选 250#）
• 吸入口与排出口设有 1/4" 压力表接口
• 配备起吊耳便于搬运

型号示例（节选）
型号 | 极数 | 法兰规格 | 机械密封型式 | L0 | 额定功率 P2 | 货号
IPL 1.5 16/80-4 1-115/230V | 4 | 1.5" ANSI Class 125 | Q1Q1X4GG | 12.99 in | 0.33 hp | 2705365
IPL 2 18/125-4 1-115/230V | 4 | 2" ANSI Class 125 | Q1Q1X4GG | 14.02 in | 0.50 hp | 2705369
IPL 2.5 23/240-4 1-115/230V | 4 | 2.5" ANSI Class 125 | Q1Q1X4GG | 13.50 in | 1.00 hp | 2705375
IPL 2.5 50/260-2 1-115/230V | 2 | 2.5" ANSI Class 125 | Q1Q1X4GG | 13.50 in | 2.00 hp | 2705042
IPL 3 20/300-4 1-115/230V | 4 | 3" ANSI Class 125 | Q1Q1X4GG | 15.00 in | 1.00 hp | 2705381
IPL 3 56/400-2 3-208-230/460V | 2 | 3" ANSI Class 125 | Q1Q1X4GG | 14.02 in | 3.00 hp | 2705047

设计
单级、法兰连接、长联轴器、机械密封的直列结构；提供干转子电机选项以满足不同安装需求。

应用

• 热水供暖系统
• 空调冷水系统
• 闭式冷却回路
• 工业循环系统
• 太阳能/地热系统

设备 / 功能

• 通过整体联轴器与电机连接
• 标准 NEMA 架构的 Baldor 电机可配置
• 标配压力表接口和起吊附件

型号含义
示例: IPL 1.25-21/50-2 = IPL（直列法兰泵） | 1.25 = 管口英寸 | 21 = 最大扬程（ft） | 50 = 最大流量（US gpm） | 2 = 极数（4 = 1750 rpm，2 = 3500 rpm）

技术参数

• 标准 TEFC 电机（可选 ODP）
• 介质温度范围：-10°C 至 120°C（15°F 至 250°F）
• 环境温度上限：40°C（104°F）
• 电源选项：1~115/230 V；3~208-230/460/575 V
• 法兰连接：1.5" 至 3"，并带 1/4" 压力表接口
• 最大工作压力：通常 10 bar（145 PSI），以具体型号为准

材料

• 叶轮：工程复合材料
• 蜗壳：铸铁，电泳涂层
• 轴：不锈钢 stub shaft
• 机械密封示例：Q1Q1X4GG（碳化硅密封面，HNBR 弹性体）

结构特征

• 单级低压离心、直列设计并配备机械密封
• 长联轴器结构便于维护检修
• 兼容标准 Baldor NEMA 电机

交付范围

• 泵和电机（可选仅提供泵端）
• 安装与使用说明书
