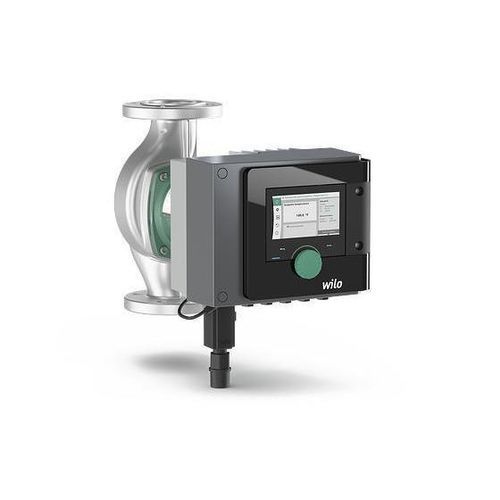

离心泵 Stratos MAXO-Z series

用于饮用水直流无刷电机固定式

概述
智能高效泵，用于配备楼宇控制技术的大型建筑生活热水循环。专为饮用水循环应用开发的 Wilo-Stratos MAXO-Z 结合了 Stratos MAXO 的创新特性和不锈钢水泵外壳，提供优良卫生性能与长寿命。

主要特点

• 通过设置向导遵循应用说明完成设置，辅以全新显示屏和基于绿色按钮技术的操作按钮实现直观操作。
• 创新的智能控制功能 T-const. 实现饮用水清洁与能源效率的高标准。
• 具备高温消毒检测以实现最佳卫生效果。
• 配备最新通信接口（如蓝牙），可连接移动终端设备，并可通过 Wilo Net 实现多泵联网控制。
• 宽敞且清晰排列的端子室和优化的 Wilo 连接器，便于电气安装。

产品系列 / 型号列表（示例）
产品名称 | 管道连接 | 电源连接 | 毛重 | 每个板的数量 | 最大工作压力 | 商品编号
Stratos MAXO-Z 1.25x3-25 145PSI1~115/230 | 1.25" | 1~115, 230-240 V, 50/60 Hz | 0.48 lb | 8 | 145 psi | 2164623
Stratos MAXO-Z 1.25x3-35 145PSI1~115/230 | 1.25" | 1~115, 230-240 V, 50/60 Hz | 0.72 lb | 8 | 145 psi | 2164624
Stratos MAXO-Z 3x3-40 145PSI | 3" ANSI Class 125 | 1~230-240 V, 50/60 Hz | 1.41 lb | 8 | 145 psi | 2164626
Stratos-MAXO Z 2x3-35 145PSI | 2.00" | 1~230-240 V, 50/60 Hz | 0.85 lb | 8 | 145 psi | 2164625

结构
智能无轴封循环泵，带椭圆法兰和圆法兰接口，配备 EC 电机和内置电子功率调节装置。

应用
适用于各类家用热水循环系统、热水供暖系统、空调系统、闭合式冷却回路及工业循环系统。

设备 / 功能

• 为饮用水循环优化的材料与不锈钢泵体，确保卫生与耐久性。
• 高分辨率图形显示屏，绿色按钮技术与操作按键。
• 内置温度传感器与多种通信接口插槽（用于 CIF 模块）。
• 优化的 Wilo 连接器（含 ½ NPT 转换接头）与多个电缆进入口（5 个 M16 x 1.5）。

应用领域
水泵通过针对特定设备应用（如散热器、地暖、天花板冷却）的精确调控模式实现高效运行。

供暖（示例）

• 散热器
• 地暖
• 天花板供热
• 风扇加热器
• 液压分流器
• 热交换器

冷却（示例）

• 天花板冷却
• 地板冷却
• 空调装置
• 液压分流器
• 热交换器

供暖与冷却结合

• 自动切换运行模式（供暖/冷却）。

调控模式

• 恒定转速（恒速）
• Δp-c（常差压）
• Δp-v（变差压）
• Dynamic Adapt plus（根据需求连续动态调节输出功率）
• T-const.（恒温调节）
• ΔT（温差调节）
• 常量 Q（恒定流量调节）
• Multi-Flow Adaptation（用于总流量测定的辅助泵供给）
• 用户自定义 PID 控制器

可选功能

• Q-Limitmax（最大流量限制）
• Q-Limitmin（最小流量限制）
• No-Flow Stop（零流量关闭）
• 自动节能模式
• 坏点调整（通过外部实际值传感器实现 Δp-c 调控）
• 高温消毒检测
• Δp-v 泵曲线斜度可调

手动设置与操作

• 通过 Setup Guide 选择应用领域并设置运行参数。
• 可在 Δp-v 点直接输入计算出的公称工况点。
• 设置/重置能量计数（热量和冷却量）、泵通风功能、按键锁定、恢复出厂设定或恢复到保存的还原点（参数组）。
• 支持模拟输入、数字输入与继电器输出的参数化。

自动功能

• 根据运行模式自动调节功率以实现高能效运行。
• 自动节能模式、自动切换供暖/冷却、零流量检测自动关闭（No-Flow Stop）。
• 软启动与自动故障排除例程（如解锁功能）。
• 全面电机保护，内置跳闸电子装置。

外部控制输入

• 2x 模拟输入：支持 0–10 V、2–10 V、0–20 mA、4–20 mA、PT1000，用于远程调节额定值或作为传感器输入。
• 2x 数字输入：用于无电位开关或开关信号，支持参数化功能（Ext. OFF、Ext. MIN、Ext. MAX、MANUAL (BMS-OFF)、按键锁定等）。

报告与显示功能

• 运行显示（额定值、实际扬程、体积流量、功耗、耗电量、温度等）。
• 状态显示 LED：绿色（无故障运行）、蓝色（泵通信）、红色（故障）并在显示屏上提供故障/警告代码与全文描述及排除措施。
• 过程显示及 BMS 通信信息（波特率、地址等），并提供集中故障/运行消息触点输出（SSM、SBM）。

数据交换与通信

• 蓝牙接口：通过智能手机/平板进行无线数据交换和远程操作。
• 支持通过 Wilo-CIF 模块添加的 Modbus RTU（RS485）和 BACnet MS/TP（RS485）接口以连接楼宇自动化。

设备与出厂状态

• 内置多种通信接口与可选 CIF 模块插槽。
• 出厂含：水泵、优化的 Wilo 连接器（含 ½ NPT 转换接头）、5 个 M16 x 1.5 电缆螺纹接头、1.25 与 2 英寸法兰连接密封件、安装及操作说明。

Caractéristiques / spécifications techniques

• 允许介质温度（饮用水硬度最高 3.57 mmol/l）：32 °F (0 °C) 至 176 °F (+80 °C)；热水：14 °F (-10 °C) 至 230 °F (+110 °C)。
• 电源连接：1~115 V，50/60 Hz（取决型号）；1~230–240 V，50/60 Hz。
• 防护等级：型号依照说明（型号 2 等）。
• 法兰接口尺寸：1.25、2 和 3 英寸（部分型号为 ANSI Class 125）。
• 最大工作压力：145 PSI（约 10 bar）。
• 绝缘等级：F。
• 电磁兼容：干扰释放和抗干扰性符合 EN 61800-3:2004+A1:2012（居住区 C1 与工业区 C2）。
• 材料：不锈钢泵体；保温为聚丙烯；叶轮为塑料；轴为不锈钢；轴承为碳。
• 类型：带 EC 电机与集成电子功率调节装置的智能无轴封循环泵；绿色按钮技术与图形显示屏；内置电机保护电子装置；适用于功能扩展的插拔连接。
