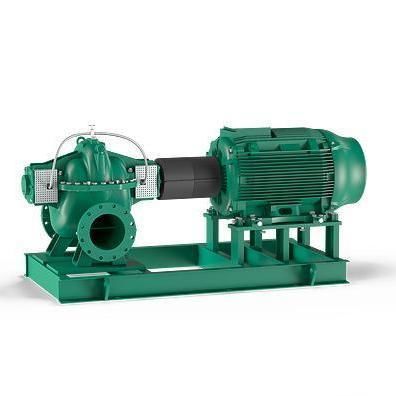

离心泵 Atmos TERA-SCH-HE series

水用于饮用水工业用水

概述
Atmos TERA-SCH-HE 为轴向分体式离心泵，适用于广域配水网络中大流量介质的可靠连续输送与节能运行。

主要特点

• 可靠的连续运行，满足饮用水供应及大范围配水网络需求，并可按需配置。
• 较高的整体效率可降低能耗和运行成本。
• 可选容许误差较大的联轴器与电机调节装置，简化并缩短找正工序。
• 水力部件运行平稳，振动低、噪声小，提高运行可靠性。
• 优化的 NPSH 性能可降低气蚀倾向。
• 结构紧凑，节省安装占地空间。
• 可选饮用水认证版本及 Ceram CT 涂层（获饮用水许可），Ceram CT 可使效率提高约 3%。
• 标准流量最高约 4,100 m³/h（≈ 18,000 USgpm）。

设计
轴向分体壳体，安装于焊接底座框架；标准为单级离心分体式结构，便于检修与维护。

适用场合

• 暖通空调（HVAC）
• 城市与工业供水
• 工艺过程与公用系统

型号示例与关键属性
示例型号：Wilo-Atmos TERA-SCH-HE-10x6x16/MS/100/4/208-230/460V~3 ODP

• Brand Name: Wilo
• Product Family: Atmos TERA-SCH-HE
• 吸入口法兰：8"–20"（示例：10"）
• 出口法兰：6"–16"（示例：6"）
• 最大叶轮直径：最高约 16"（示例）
• 轴封：机械密封（MS）或填料函（PS）
• 电机极数：4 极或 6 极
• 电压选项：3~208-230/460V 60 Hz 或 3~575V 60 Hz
• 机座类型：ODP 或 TEFC

技术数据（摘要）

• 介质温度：18°F 至 248°F（≈ -8°C 至 120°C）；填料函限值 212°F（≈100°C）
• 环境温度：-4°F 至 104°F（≈ -20°C 至 40°C）
• 最高工作压力：175 PSI（≈12 bar）或 232 PSI（≈16 bar），视设计而定
• 标准流量：最高约 4,100 m³/h（≈ 18,000 USgpm）
• 典型公称口径（示例）：吸入口 8"–20"；出口 6"–16"
• 电源连接：3~208-230/460V, 60 Hz 或 3~575V, 60 Hz

材料

• 泵体：ASTM A48 Class 35 灰铸铁
• 泵轴与轴套：ASTM A276 GR. 410 不锈钢
• 叶轮：ASTM A743 Gr.CF8 不锈钢
• 机械密封：Carbon / Silicon Carbide / EPDM (E1)
• 填料函材料：20% GF PPE & PS，配石墨化棉填料

结构特点

• 轴向分体壳体便于水力部件检修，标准为单级设计。
• 交付形式：仅泵端（裸轴）、泵+底座+联轴器+护罩或含电机的整机。
• 轴封可选机械密封或填料函。
• 可选 4 极 / 6 极电机；NEMA ODP 与 TEFC 机座。
• 焊接钢制底架，保证安装刚性。

交付范围

• 仅泵端（Bare Shaft Pump）
• 泵、底座、联轴器及联轴器护罩
• 整机（泵、底座、联轴器、护罩及电机）
• 随附安装与使用说明书

系列 / 性能信息
提供系列特性曲线与性能图表以便选型。标准流量最高约 4,100 m³/h（≈ 18,000 USgpm），具体视配置而定。

特性 / 技术规格汇总

• 系列：Atmos TERA-SCH-HE（轴向分体式泵）
• 流体温度范围：18°F–248°F（≈ -8°C–120°C）
• 环境温度范围：-4°F–104°F（≈ -20°C–40°C）
• 最大工作压力：175 PSI（≈12 bar）或 232 PSI（≈16 bar）
• 轴封选项：机械密封（MS）或填料函（PS）
• 公称口径范围：吸入 8"–20"；吐出 6"–16"
• 电机选项：4 极 / 6 极；ODP 或 TEFC
• 可选配件：Ceram CT 涂层与饮用水认证版本
