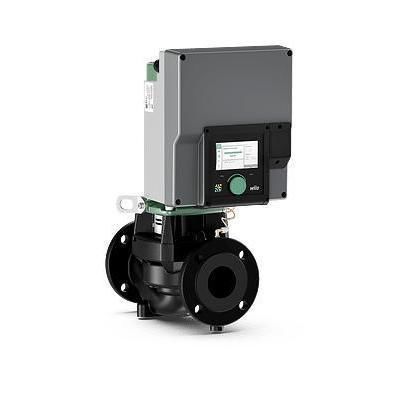

离心泵 Stratos GIGA2.0-I series

水电动固定式

概述

对于输水扬程大和泵送流量大的应用，建议使用高效 Wilo-Stratos GIGA2.0-I。采用串联结构形式的智能干转子泵配有多个接口，用于多泵控制、集成到楼宇自动化、采集运行数据，并可通过 Wilo-Smart Connect 进行移动访问。采用绿色按钮技术并配备大号显示屏，操作直观。使用设置向导可确保最佳控制效果。IE5 EC 电机技术与经过验证的水泵水力部件及创新调节功能（如 Dynamic Adapt plus、Multi-Flow Adaptation、T-const）智能协同，实现系统最佳能效。全新的驱动技术与成熟水泵水力部件组合，可靠性高。

主要特点

• 通过蓝牙与 Wilo-Smart Connect 实现移动设备的本地调节和操作；支持多泵控制（Wilo Net 互联）
• 模拟与数字接口提供丰富的集成选项（例如接入楼宇自动化系统）
• 采用应用引导的设置向导，确保最佳控制设置
• 配备大屏图形显示与绿色按钮技术，操作直观
• 运行数据透明，便于分析与系统优化
• IE5 高效电机与可靠水泵水力部件及先进控制功能协同，提高整体能效
• 可靠的驱动技术与长期验证的水力部件提高设备可靠性

结构

带 IE5 电机和电子功率调节装置的高效串联干转子管道泵。模块化单级低压离心泵，带法兰连接和机械密封，整体轴设计，吸入与压力套管采用相同法兰（串联）。配有可旋转的高分辨率彩色图形显示（4.3 英寸）和按键锁定功能。

应用

用于向供暖、空调和冷却系统泵送暖气水、冷水及不含研磨材料的水—乙二醇混合物。

应用领域

• 供暖：散热器、地暖、顶棚供暖、风扇加热器、混凝土芯加热、液压分流器、无压差分配器、缓冲区供暖、热交换器、热源回路（热泵）、区域供热回路
• 冷却：顶棚制冷、地板冷却、空调装置、混凝土芯冷却、液压分流器、无压差分配器、缓冲区冷却、热交换器、循环冷却回路、区域制冷回路
• 供暖与冷却结合：自动切换功能

调控模式与功能

• 恒定转速 (n-konstant)
• Δp-c（常压差控制）
• Δp-v（变压差控制）
• Dynamic Adapt plus（根据需求连续动态调节输出量）
• T-const（恒温调节）
• ΔT（温差调节）
• 恒定体积流量控制 (Q-konstant)
• Multi-Flow Adaptation（确定总体积流量以保证二级泵按需供给）
• 用户自定义 PID 控制

可选功能

• Q-Limit_max.（最大流量限制）
• Q-Limit_min.（最小流量限制）
• 通过外部实际值压差传感器实现的坏点调整（用于 Δp-c 控制）
• 可调 Δp-v 特性曲线斜率
• No-Flow Stop（零流量停机）

手动设置与操作

• 通过设置向导选择应用领域并设置运行参数
• 在 Δp-v 中可直接输入计算出的工况点 H 和 Q（公称工况点）
• 可调整介质粘度与乙二醇浓度以校正黏性泵送介质
• 状态显示、能量计数（热量/冷却量）设置与重置、按键锁定、恢复出厂设置或恢复参数组（还原点）
• 可设置模拟输入、二进制输入与继电器输出参数，以及双头泵功能（两个单头泵作为双头泵运行）

自动功能

• 根据运行模式进行能效导向的功率调节
• 自动故障排除例程
• 供暖/冷却运行自动切换
• 集成全面电机保护
• 检测到零流量时自动停机（No-Flow Stop）
• 永久运行数据存储器与带时间戳的故障/警告及历史运行数据

外部控制输入/输出与通信

• 4 × 模拟量输入：支持 0-10V、2-10V、0-20mA、4-20mA、PT1000（仅两个输入支持 PT1000）；用于压差传感器、温度传感器、系统远程测点等
• 2 × 数字输入：用于无源开关输入或远程控制
• 2 × 继电器输出：系统故障信号（SSM, 无源转换接点）、系统运行信号（SBM, 无源转换接点）
• Wilo Net：支持双头泵管理与多台泵间通信（Multi-Flow Adaptation）
• 通过 Wilo-CIF 模块（可选）实现 Modbus RTU、BACnet MS/TP、Modbus TCP、BACnet/IP、LON、PLR、CANopen 等楼宇自动化通信接口
• 蓝牙接口通过随货的 Wilo-Smart Connect module BT 提供，用于无线数据交换与远程操作

报告与显示

• 运行显示：显示当前调控模式、设定值、实际扬程、实际体积流量、电耗、介质温度（连接温度传感器时）等
• 液压型谱图中显示当前工况点
• 状态 LED：绿色（无故障）、蓝色（泵通信）
• 故障/警告显示含代码与全文描述及文本提示的排除措施
• 过程显示用于软件更新等

产品系列 / 型号示例与规格表（变型列表）

Number of results: [35]

产品名称 | 法兰公称直径 | 机械密封 | 电机额定功率 P2 | 毛重约 | 商品编号 | GRD-组
Stratos GIGA2.0-I 1.5/3-40/0.75 | 1.5" ANSI Class 125 | Q1Q1X4GG | 0.75 hp | 94.80 lb | 2240262 | 17
Stratos GIGA2.0-I 1.5/3-50/1.0 | 1.5" ANSI Class 125 | Q1Q1X4GG | 1.00 hp | 99.21 lb | 2240260 | 17
Stratos GIGA2.0-I 1.5/3-65/1.5 | 1.5" ANSI Class 125 | Q1Q1X4GG | 1.50 hp | 99.21 lb | 2240258 | 17
Stratos GIGA2.0-I 1.5/3-75/2.0 | 1.5" ANSI Class 125 | Q1Q1X4GG | 2.00 hp | 101.41 lb | 2240256 | 17
Stratos GIGA2.0-I 1.5/3-105/3.0 | 1.5" ANSI Class 125 | Q1Q1X4GG | 3.00 hp | 101.41 lb | 2240254 | 17
Stratos GIGA2.0-I 1.5/3-125/4.0 | 1.5" ANSI Class 125 | Q1Q1X4GG | 4.10 hp | 105.82 lb | 2240252 | 17
Stratos GIGA2.0-I 2.5/3-25/0.75 | 2.5" ANSI Class 125 | Q1Q1X4GG | 0.75 hp | 114.64 lb | 2240282 | 17
Stratos GIGA2.0-I 2.5/3-30/1.0 | 2.5" ANSI Class 125 | Q1Q1X4GG | 1.00 hp | 116.84 lb | 2240280 | 17
Stratos GIGA2.0-I 2.5/3-40/1.5 | 2.5" ANSI Class 125 | Q1Q1X4GG | 1.50 hp | 116.84 lb | 2240278 | 17
Stratos GIGA2.0-I 2.5/3-50/2.0 | 2.5" ANSI Class 125 | Q1Q1X4GG | 2.00 hp | 119.05 lb | 2240276 | 17
Stratos GIGA2.0-I 2.5/3-85/3.0 | 2.5" ANSI Class 125 | Q1Q1X4GG | 3.00 hp | 123.46 lb | 2240288 | 17
Stratos GIGA2.0-I 2.5/3-105/4.0 | 2.5" ANSI Class 125 | Q1Q1X4GG | 4.10 hp | 123.46 lb | 2240286 | 17
Stratos GIGA2.0-I 2.5/3-125/5.5 | 2.5" ANSI Class 125 | Q1Q1X4GG | 5.40 hp | 125.66 lb | 2240284 | 17
Stratos GIGA2.0-I 2/3-35/0.75 | 2" ANSI Class 125 | Q1Q1X4GG | 0.75 hp | 103.62 lb | 2240270 | 17
Stratos GIGA2.0-I 2/3-45/1.0 | 2" ANSI Class 125 | Q1Q1X4GG | 1.00 hp | 103.62 lb | 2240268 | 17
Stratos GIGA2.0-I 2/3-55/1.5 | 2" ANSI Class 125 | Q1Q1X4GG | 1.50 hp | 105.82 lb | 2240266 | 17
Stratos GIGA2.0-I 2/3-65/2.0 | 2" ANSI Class 125 | Q1Q1X4GG | 2.00 hp | 108.03 lb | 2240264 | 17
Stratos GIGA2.0-I 2/3-100/3.0 | 2" ANSI Class 125 | Q1Q1X4GG | 3.00 hp | 103.62 lb | 2240274 | 17
Stratos GIGA2.0-I 3/3-20/0.75 | 3" ANSI Class 125 | Q1Q1X4GG | 0.75 hp | 132.28 lb | 2240296 | 17
Stratos GIGA2.0-I 3/3-25/1.0 | 3" ANSI Class 125 | Q1Q1X4GG | 1.00 hp | 132.28 lb | 2240294 | 17
Stratos GIGA2.0-I 3/3-35/1.5 | 3" ANSI Class 125 | Q1Q1X4GG | 1.50 hp | 132.28 lb | 2240292 | 17
Stratos GIGA2.0-I 3/3-45/2.0 | 3" ANSI Class 125 | Q1Q1X4GG | 2.00 hp | 141.10 lb | 2240290 | 17
Stratos GIGA2.0-I 3/3-65/3.0 | 3" ANSI Class 125 | Q1Q1X4GG | 3.00 hp | 143.30 lb | 2240306 | 17
Stratos GIGA2.0-I 3/3-80/4.0 | 3" ANSI Class 125 | Q1Q1X4GG | 4.10 hp | 143.30 lb | 2240304 | 17
Stratos GIGA2.0-I 3/3-100/5.5 | 3" ANSI Class 125 | Q1Q1X4GG | 5.40 hp | 145.50 lb | 2240302 | 17
Stratos GIGA2.0-I 3/3-115/7.5 | 3" ANSI Class 125 | Q1Q1X4GG | 7.50 hp | 169.76 lb | 2240300 | 17
Stratos GIGA2.0-I 3/3-145/10.0 | 3" ANSI Class 125 | Q1Q1X4GG | 10.20 hp | 169.76 lb | 2240298 | 17
Stratos GIGA2.0-I 4/3-25/1.5 | 4" ANSI Class 125 | Q1Q1X4GG | 1.50 hp | 171.96 lb | 2240310 | 17
Stratos GIGA2.0-I 4/3-30/2.0 | 4" ANSI Class 125 | Q1Q1X4GG | 2.00 hp | 174.16 lb | 2240308 | 17
Stratos GIGA2.0-I 4/3-55/3.0 | 4" ANSI Class 125 | Q1Q1X4GG | 3.00 hp | 171.96 lb | 2240320 | 17
Stratos GIGA2.0-I 4/3-65/4.0 | 4" ANSI Class 125 | Q1Q1X4GG | 4.10 hp | 169.76 lb | 2240318 | 17
Stratos GIGA2.0-I 4/3-85/5.5 | 4" ANSI Class 125 | Q1Q1X4GG | 5.40 hp | 171.96 lb | 2240316 | 17
Stratos GIGA2.0-I 4/3-100/7.5 | 4" ANSI Class 125 | Q1Q1X4GG | 7.50 hp | 229.28 lb | 2240314 | 17
Stratos GIGA2.0-I 4/3-125/10.0 | 4" ANSI Class 125 | Q1Q1X4GG | 10.20 hp | 229.28 lb | 2240312 | 17

材料

• 泵体与联接架：EN-GJL-250 / ASTM A48（标配电泳涂层）
• 叶轮：PPS-GF40
• 轴：1.4057 / AISI 431
• 机械密封：Q1Q1X4GG（可按要求提供其他机械密封）

出厂状态

• 带泵体的机组
• 随货包含 Wilo-Smart Connect module BT（蓝牙模块）
• 随附安装与操作说明书及一致性声明

caractéristiques / spécifications techniques

• 介质温度范围：-20 °C 至 +120 °C（机械密封在 T ≤ +120 °C 时允许输送含量最高 50% 的乙二醇混合物；机械密封供水温度最大 Tmax = +90 °C 的限制说明见技术要求）
• 电源电压：3~480 V ±10% 60 Hz；3~400 V ±10% 50/60 Hz；3~380 V -5%/+10% 50/60 Hz（具体型号请参照产品型号表）
• 最大工作压力（-20 °C 至 +120 °C）：12 bar
• 法兰公称直径：1.5 至 4 英寸（ANSI Class 125 / PN16 对应）
• 防护等级/外壳：IP55（仅适用于室内安装的 5 型外壳）
• 电机效率等级：IE5（符合 IEC 60034-30-2）
• 电磁兼容性：符合 EN 61800-3 要求（居住区与工业区）
