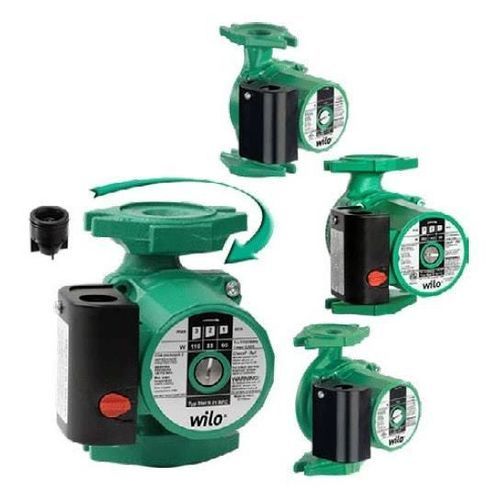

RF无线电频率环流器 Star series

概述

• 适于任何带水平轴的安装位置；接线盒在 3-6-9-12 点钟位置
• 三种可预选速度等级用于负载调节（仅限“S”型）

结构
湿转子循环泵，采用法兰连接或接头连接。可预选的速度，用于调节“S”型号的性能。

应用

• 铸铁泵体适用于各种热水供暖系统、工业循环设备、冷水设备和空调设备。
• 青铜泵体适用于饮用水应用。

设备/功能

• 3 个手动可选速度等级（仅限“S”型）
• 阻抗保护电机，无需电机保护
• 接线盒两端有电缆引入
• 快换接头卡簧，适用于简单的电路连接

型号代码
Star-RS 25/4
Star-RS = 标准泵
L = 快速通风连接
25 = 公称宽度 R1
4 = 最大扬程，m

技术数据

• 许可温度范围 +14 °F 至 +230 °F（-10 °C 至 +110 °C）
• 电源：1~115 V，60 Hz（另有 1~230 V 型号）
• 防护等级：F
• 反向法兰尺寸：¾"、1"、1 ¼" 和 1 ½" NPT
• 最大工作压力：145 PSI (10 bar)

材料

• 水泵壳体：灰口铸铁 (EN-GJL200) 或青铜
• 叶轮：工程复合材料（PP - 40 % GF）
• 轴：不锈钢 (Cr)
• 轴承：金属浸渍碳

出厂状态

• 水泵
• 法兰密封垫
• 安装及操作说明

选项

• 通风泵 Star-RSL 25/6 采用自动通风连接
• 特殊型号 25/4 和 25/6：总长度 130 mm（铸铁）或 180 mm（红铜）

产品型号表
产品名称 | 管道连接 | 电源连接 | 每板数量 | 最大工作压力 | 商品编号
Star 17FX 1-115V | 1.5" HV Flange | 1~115 V, 60 Hz | 68 | 140 psi | 4100870
Star 30F 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 78 | 140 psi | 4095807
Star 32F 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 100 | 140 psi | 4090770
Star S 21F 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 87 | 140 psi | 4105032
Star S 21FX 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 87 | 140 psi | 4090765
Star S 21 RFC 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 96 | 140 psi | 4171560
Star S 21 ZFX 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 87 | 140 psi | 4190427
Star S 33 FC 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 96 | 140 psi | 4190420
Star S 33 FC 1-230V | 0.75"-1.5" Two Bolt Flange | 1~230 V, 60 Hz | 96 | 140 psi | 2763362
Star S 33 FC+ 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 96 | 140 psi | 4219821
Star S 33 ZF 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 100 | 140 psi | 2760525

caractéristiques / spécifications techniques

• 适用温度：-10 °C 至 +110 °C
• 电源：1~115 V, 60 Hz（并提供 1~230 V 型号选项）
• 最大工作压力：10 bar (145 PSI)
• 可选 3 速（仅 S 型）以进行负载调节
• 泵壳材料：EN-GJL200 灰口铸铁或青铜（饮用水用）
• 叶轮：PP + 40% 玻纤复合材料；轴：不锈钢；轴承：金属浸渍碳
• 法兰/接头连接，多种法兰尺寸可选
