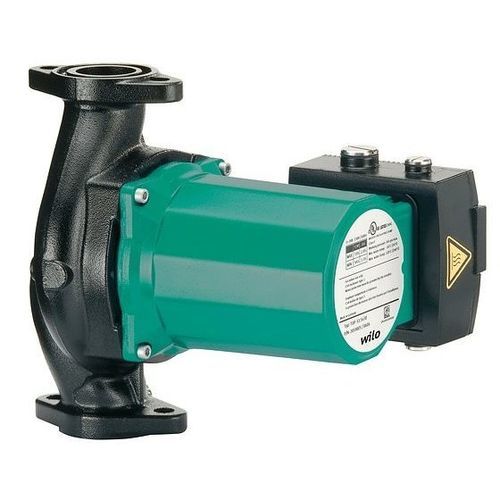

离心泵 TOP-S series

水电动固定式

产品概述

• 无机械密封
• 安静、免维护的湿转子循环泵
• 所有电压均支持两档速度
• 自动排气
• 电泳涂层（KTL）防腐处理
• 坚固的铸铝电气盒
• 法兰到法兰尺寸短

设计
单级湿转子泵，法兰或螺纹连接。两档可预选速度以便手动调节流量。紧凑的水力长度和电泳涂层泵体提高了耐腐蚀性和使用寿命。

应用

• 各类热水供暖系统
• 闭式冷却回路
• 空调系统
• 工业循环系统
• 太阳能与地热系统
• 水/乙二醇混合物（最高 50%）
• 最大流量：290 GPM
• 最大扬程：70 ft

设备 / 功能

• 2 档可预选速度以调节流量
• 泵法兰：2 螺栓椭圆形 1 ¼" 和 1 ½" – 4 螺栓 2" – 4 螺栓 3" 125# ANSI 凸面
• 电泳涂层泵体
• 热过载电机保护，通电指示及反转指示灯（三相）
• 两侧进线便于安装

型号说明
示例及含义：

TOP-S 2x25 → TOP = 循环泵, -S = 标准泵, 2 = 管道连接英寸（示例）, 25 = 扬程 25 ft

产品变体（选择表）
结果数量：60

表（列）
产品描述 | 管道连接 | 电源连接 | 每托盘件数 | 最大工作压力 | 商品编号
TOP-S 1.5X20 145PSI 1~115V60HZ (H) | 1.50" | 1~115 V, 60 Hz | 21 | 145 psi | 2067547
TOP-S 1.5X20 145PSI 1~230V60HZ (H) | 1.50" | 1~230 V, 60 Hz | 21 | 145 psi | 2067548
TOP-S 1.5X20 145PSI 3~230V60HZ (H) | 1.50" | 3~230 V, 60 Hz | 21 | 145 psi | 2067549
TOP-S 1.5X30 145PSI 1~115V60HZ (H) | 1.50" | 1~115 V, 60 Hz | 21 | 145 psi | 2067550
TOP-S 1.5X30 145PSI 1~230V60HZ (H) | 1.50" | 1~230 V, 60 Hz | 21 | 145 psi | 2067551
TOP-S 1.5X30 145PSI 3~230V60HZ (H) | 1.50" | 3~230 V, 60 Hz | 21 | 145 psi | 2067552

交付范围

• 泵体
• 法兰密封垫
• 安装与操作说明书

选项

• 3~400V 机型：电机带内部保护或带集成电机保护；可选集中故障指示灯与故障信号触点（视型号而定）；转向指示灯
• 1~230V 机型：电机带内部保护，或与 Wilo 继电器配合提供完整电机保护

材料

• 泵体：电泳涂层铸铁或青铜
• 叶轮：工程复合材料（PP - 50% 玻纤）
• 轴：不锈钢
• 轴承：金属浸渍石墨

技术参数

• 电源：1~115/230 V, 60 Hz / 3~208/230/460 及 575 V, 60 Hz（视型号而定）
• 介质温度范围：-14 °F 至 +248 °F（-10 °C 至 +120 °C）
• 最大流量：最高 290 GPM
• 最大扬程：最高 70 ft
• 最大工作压力：145 PSI（10 bar）
• 绝缘等级/保护等级：H（视型号）
