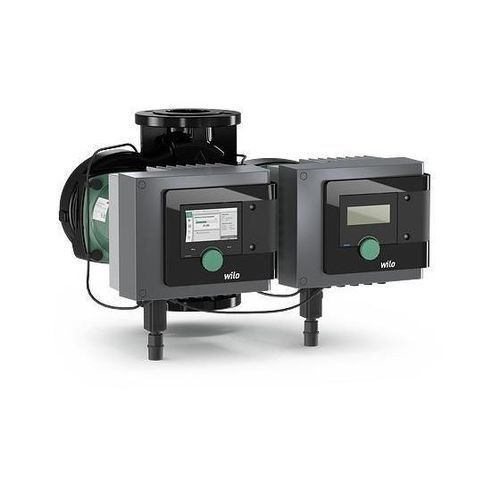

屏蔽电机泵 Stratos MAXO-D series

水直流无刷电机标准启动

产品简述
适用于建筑管理系统（BMS）的智能水泵。Wilo-Stratos MAXO 与 Wilo-Stratos MAXO-D 提供更高的能效、先进的连接能力与便捷的集成方式，简化运行与 BMS 对接。

产品类型
湿式转子双头循环泵。

主要特点

• 通过 Setup Guide、图形显示与绿色按钮技术实现直观设置与操作。
• 节能功能（如 No-Flow Stop）以实现高能源效率。
• 智能控制功能：Dynamic Adapt plus、Multi-Flow Adaptation、T-const.、ΔT-const.、恒定 Q 等。
• 先进通信：蓝牙，以及可选 CIF 模块支持 Modbus RTU / BACnet MS/TP；通过 Wilo Net 实现多泵联网控制。
• 内置 EC 电机，电子功率调节与完整电机保护；Wilo-Connector 实现快速电气连接。

产品型号 / 示例
示例：
Stratos MAXO-D 3x3-20 145PSI | 管道连接：3" | 电源：1~230-240 V, 50/60 Hz | 毛重约 2.69 lb | 每托盘数量：4 | 最大工作压力：145 psi | 编号：2164620
Stratos MAXO-D 3x3-40 145PSI | 管道连接：3" | 电源：1~230-240 V, 50/60 Hz | 毛重约 2.78 lb | 每托盘数量：4 | 最大工作压力：145 psi | 编号：2164621
Stratos MAXO-D 3x3-52 145PSI | 管道连接：3" | 电源：1~230-240 V, 50/60 Hz | 毛重约 2.78 lb | 每托盘数量：4 | 最大工作压力：145 psi | 编号：2164622

结构 / 设计
智能无轴封双头循环泵，圆法兰连接。内置 EC 电机及电子功率调节，叶轮为三维弯曲叶片，密封管为碳纤复合材料。设有可选 CIF 模块插槽。

适用范围
各类热水采暖系统、空调系统、闭式冷却回路及工业循环系统。适用于散热器、地板采暖、顶棚冷却、风机加热器、换热器等。

控制模式

• 恒速
• Δp-c（恒差压）
• Δp-v（变差压）
• Dynamic Adapt plus
• T-const.（恒温控制）
• ΔT（温差控制）
• 恒定 Q（恒流量）
• Multi-Flow Adaptation（总流量判定）
• 用户定义 PID 控制器

可选 / 自动功能

• Q-Limit max / Q-Limit min（流量上下限）
• No-Flow Stop（零流量停机）
• 自动降载运行模式
• 索引回路评估（带外部传感器的 Δp-c 控制）
• 热消毒检测（Stratos MAXO-Z）
• Δp-v 曲线斜率可变、软启动及自动故障排除例程

手动设置与功能

• 通过 Setup Guide 选择应用场景并配置运行参数
• Δp-v 名义工况点直接输入
• 状态显示与能量计（热/冷）设置/复位
• 泵排气功能、按键锁定、恢复出厂设置与参数组
• 模拟/数字输入与继电器输出的参数化
• 双泵功能：两台单泵作为双头泵运行

外部输入、数据交换与接口

• 2×模拟输入：0–10 V、2–10 V、0–20 mA、4–20 mA、PT1000
• 2×数字输入：无电位控制，功能可参数化（Ext. OFF、Ext. MIN、Ext. MAX、MANUAL (BMS-OFF)、按键锁定、冷热切换）
• 蓝牙接口：支持智能手机/平板的无线数据交换与远程操作
• 通过可选 CIF 模块支持 Modbus RTU、BACnet MS/TP（RS485）；Wilo Net 支持多泵管理

信号与显示功能

• 高分辨率图形显示：显示设定值、实际扬程、实际流量、功率消耗、温度等
• 状态 LED：绿=正常、蓝=通信；故障（红）与警告（黄）显示带全文错误/建议措施
• 集中故障信号 SSM 与集中运行信号 SBM（无电位触点）

设备 / 随附件

• 泵体
• 2 × 优化 Wilo-Connector（含 ½ NPT 适配器）
• 10 × M16 × 1.5 电缆密封套
• 安装与使用说明书

附件

• 盲法兰
• PT1000 管道接触传感器与浸入式 PT1000 传感器
• 差压传感器
• Wilo CIF 模块：Modbus RTU、BACnet MS/TP

技术规格

• 允许温度范围：14 °F (-10 °C) 至 230 °F (+110 °C)
• 电源：1~115 V 或 1~230–240 V, 50/60 Hz（视型号而定）
• 防护等级：Type 2
• 法兰连接：3"
• 最大工作压力：145 PSI
• 绝缘等级：F
• 材料：泵体=灰铸铁（电泳涂层），轴=不锈钢，轴承=碳，叶轮=塑料
