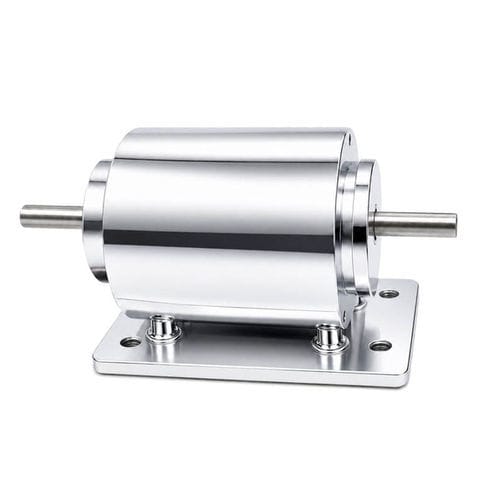

旋转电磁铁 WL3635

免维护紧凑型24伏

产品概述
电动回转电磁铁将电能转换为可控的回转机械运动。由铜线圈、磁性衔铁、输出轴、回位弹簧和外壳组成。WL3635 针对可重复的短角度旋转设计，响应快速、体积紧凑、维护需求低，适用于工业自动化和 OEM 集成。

主要特性

• 体积小，便于节省安装空间
• 响应快，短角度旋转可重复且精确（标准25°）
• 多种电压与扭矩选项，集成灵活
• 结构简单，维护低且重复性高
• 提供变型和 OEM 定制以满足不同工作周期与安装需求

应用

• 工业自动化：分拣、包装、阀门驱动、机器人末端执行器
• 汽车系统：车门锁、燃油控制单元、灯光及空调调节
• 安防：智能门锁与门禁机构
• 医疗与实验室设备：需要精确回转驱动的设备
• 自动售货机、计量泵及紧凑型定位装置

技术数据（摘录）
Brand: Weilong Technology
Model Number: WL3635
Rated Voltage (V): DC 12V, 18V, or 24V
Rated Power (W): 15–25 W
Work Model: Rotation
Torque Force (Nm): 0.01 — 0.02 N.m
Rotating Angle: 25 degree only
Working Duty: 10%—100%
Service Life: 500 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Carbon Steel Housing
Lead Wire Length (mm): 200
Install Style: screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 80°C
Duty Cycle: 25 %
Payment Term: TT or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 PCS
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

工作原理
当电流通过线圈时，产生磁场驱动内部衔铁，使输出轴按预定角度旋转；断电时回位弹簧将衔铁和轴复位。典型工作提供快速的短角度旋转和高重复性，需按规定工作周期使用以保证性能与寿命。

特性 / 技术规格

• 品牌: Weilong Technology
• 型号: WL3635
• 额定电压: DC 12V、18V、24V
• 额定功率: 15–25 W
• 旋转类型: 短角度旋转（标准25°）
• 扭矩: 约0.01–0.02 N·m
• 使用寿命: 约500,000 次循环（视应用而定）
• 外壳材料: 碳钢
• 引线长度: 200 mm
• 绝缘等级: B；耐压测试: AC 600V 50/60Hz 2s
• 工作温度: -10°C 至 80°C
• 工作方式: 间歇与连续可选（连续使用需确认线圈设计）
• 典型占空比示例: 25%
• 认证: CE、RoHS、ISO9001
• 最小订量 / 供货: MOQ 1000 pcs / 每周最多 5000 pcs
• 典型交期: 30 天；装运港: 深圳
