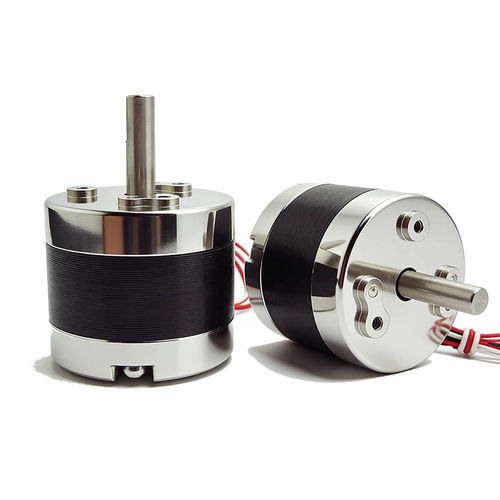

直动式电磁阀 WL0835

空气燃料水

概述
旋转电磁阀是一种紧凑型电磁执行器，将电能转换为受控的旋转运动，用于打开、关闭或对流体/气体通道进行定位。主要部件包括线圈、衔铁、轴、弹簧和阀体。旋转电磁阀适用于受限空间内的精确角度定位、快速响应和可靠的重复运行。

WL0835 描述
WL0835 为双稳态（自锁）旋转型电磁阀，面向精密自动化控制设计。其可提供定义的角位移以驱动阀门或机械索引系统，体积小、机械结构简洁，适合需要快速响应、可重复性和长寿命的场合。

主要特征

• 将电能转换为精确的旋转运动，用于阀门或索引驱动。
• 响应迅速，循环运行重复性高。
• 体积紧凑，适合空间受限的安装。
• 设计用于长寿命运行并降低维护需求。

应用

• 工业自动化与生产线，用于控制空气、气体或液体流动。
• 汽车系统（流体分配、排放控制、燃油路径等）。
• 医疗设备与实验室自动化的流体控制与诊断设备。
• 灌溉与水管理系统。
• 自动售货/饮料机器、化工处理与气动控制系统。

优点与缺点
优点

• 与线性电磁阀相比，角度控制位置精度高。
• 电—机响应非常快速。
• 在适当的热管理下，设计可实现数百万次循环的耐久性。

缺点

• 总旋转角受限（典型离散角度根据设计为15°–90°）。
• 连续运行时可能产生热量。
• 输出扭矩低于许多电机驱动执行器，不适用于高扭矩或重载工况。

旋转电磁阀的选择要点（摘要）

• 明确应用需求：流体类型（空气、液体、气体）、常闭或常开、工作制（连续或间歇）及环境条件。
• 确定所需旋转角（常见：15°、30°、45°、60°、90°或定制角）。
• 计算扭矩需求，包括摩擦、负载阻力和弹簧力；留安全裕度（通常30–50%）。
• 选择电压与功率：常见选项为 DC 5V/12V/24V 或 AC 110V/220V；考虑功耗和发热。
• 根据能耗与应用选择单稳（弹簧复位）或双稳/自锁类型。
• 检查响应时间要求：高速场合可能需要10–50 ms；一般工业应用通常接受50–200 ms。
• 考虑环境因素：温度范围、湿度、IP等级、抗振动及防腐蚀密封选项。
• 确认寿命与工作周期（轻载、工业连续或极高可靠性需求）。
• 确认机械集成：安装孔位置、轴径、外形尺寸与重量。
• 如需可定制：轴设计、旋转角、密封外壳、连接器类型、定制线圈电压等。

常见问题（精选）

• 典型旋转角：30°、45°、60°、90°；可按需定制角度。
• 典型寿命：高品质旋转电磁阀可超过100万次循环；实际寿命取决于使用工况和温控。
• 谁在使用旋转电磁阀：工业自动化、汽车、医疗/实验室、灌溉、食品饮料、气动系统等。
• 定制化：许多制造商可提供角度、电压、扭矩、安装和密封外壳的定制服务。

技术数据表（表格表示）
Brand: Weilong Technology
Model Number: WL 0835
Rated Voltage (V): DC 12V, 16V or 24V
Rated Power (W): 38.5–45W
Work Model: Rotation Type
Holding Force (N): 150 GF-200 GF
Stroke (mm): 2 MM or Customized
Reset Time (s): 1 S
Service Life: 1,000 Thousand Times
Certification: CE, ROHS, ISO9001
Material: Safety Iron
Lead Wire Length (mm): 200
Install Style: screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Thread Depth (mm): /
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 PCS
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

特性 / 技术规范

• Brand: Weilong Technology
• Model: WL0835
• 额定电压选项：DC 12V、16V 或 24V
• 额定功率：38.5–45 W
• 工作类型：旋转（双稳态 / 旋转型）
• 保持力：约150 GF 至 200 GF
• 行程 / 旋转：2 mm 或可定制
• 复位时间：约1 s
• 使用寿命：约1,000,000 次循环
• 认证：CE、ROHS、ISO9001
• 阀体材质：安全铁
• 导线长度：200 mm
• 安装方式：螺丝
• 尺寸公差：+/- 0.1 mm
• 防水：无（标准）
• 绝缘等级：B
• 耐压测试：AC 600V 50/60Hz 2s
• 无励磁保持力：0
• 工作温度：-10°C 至 100°C
• 使用率：1–100%
• MOQ：1000 pcs；典型交期：30 天；供货能力：5000 pcs/周
