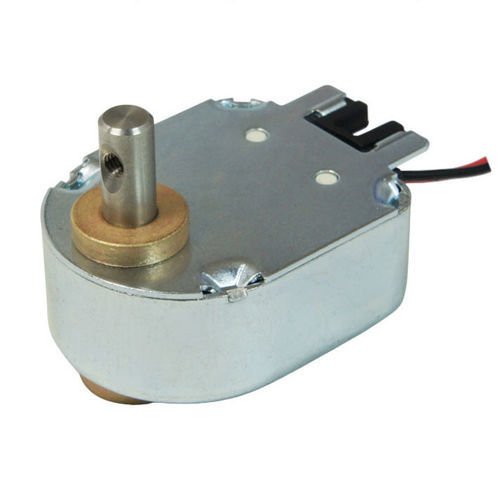

吸持电磁铁 WL0616

旋转自保式微型

概述
双稳态旋转电磁铁是一种在两个稳定位置之间旋转的电磁执行器。仅在切换状态时需要能量；切换后通过磁保持或机械锁定保持位置，无需持续通电，从而实现低功耗和低发热，适合电池供电及对能耗敏感的应用场景。

工作原理
线圈接收脉冲或极性切换脉冲，将内部转子/衔铁驱动到预设角度（常见选项：20°、25°、30°、45°、60°、90°）。脉冲结束后，永磁体或锁定机构保持转子位置。典型切换时间为10–50 ms，高性能型号可低于10 ms。

主要特性与优点

• 低能耗：切换仅需短脉冲，无需持续电流保持位置。
• 与连续通电旋转执行器相比，加热更小。
• 高可靠性与长使用寿命（机械/电气寿命典型 ≥1,000,000 次循环）。
• 响应迅速，适用于高速开关应用。
• 结构紧凑，电磁结构简单，可动部件少。
• 运行安静，锁定时保持力稳定。

常见应用

• 点验钞机与货币分拣机（分流门、挡板控制）。
• 售货机与分配器（释放/锁定机构）。
• 智能锁与安全锁定系统。
• 工业自动化：开关机构、定位装置、机器人末端执行器。
• 医疗设备：样本选择器、阀门执行器、光学切换元件。
• 售票机、游戏机、相机模组及其他精密开关设备。

优势

• 通过脉冲工作和磁/机械锁定实现显著节能。
• 位置记忆：无电源时保持最后状态。
• 线圈仅短时通电，热量低。
• 切换速度快且体积小。
• 适用于电池供电系统与嵌入式设备。

限制 / 缺点

• 与连续旋转电机相比，旋转范围有限（仅固定角度）。
• 持续输出扭矩低于电机或减速机构，不适合高扭矩连续旋转任务。
• 通常仅有两个预设位置；如需多位置连续控制需附加机构。
• 需要能提供正确脉冲形状和/或极性切换的驱动控制电路。
• 在极长寿命下，弹簧或止动件可能产生机械磨损；性能受电压稳定性及工作环境影响。

数据表摘要与使用建议
WL0616 的选型关键参数包括旋转角度、输出扭矩、线圈电压及脉冲驱动能力。集成到点钞机、售货机、锁具或医疗仪器时，请考虑响应时间、占空比和安装限制。

技术规格

• 型号：WL0616
• 产品尺寸（典型）：39 × 32 × 16 mm
• 旋转角度（示例）：20°（可选：20°、25°、30°、45°、60°、90°）
• 起动力矩：≥2 N·cm
• 线圈标称电压（示例）：24 V DC
• 脉冲功率（示例）：28.8 W
• 电流（以 24 V 为例）：1.2 A
• 线圈电阻（示例）：20 Ω
• 工作寿命（机械/电气）：≥1,000,000 次循环（典型）
• 典型工作周期（示例）：0.03 s ON，0.12 s OFF
• 典型切换时间：10–50 ms（高性能型号可 <10 ms）
• 选型参考扭矩范围：小门 0.05–0.2 Nm，中等 0.2–0.5 Nm，较重分流器可达 ~0.5–1.0 Nm
• 驱动方式：极性切换或指定脉冲波形的脉冲驱动；需配备合适的驱动电子设备
• 关键选型参数：旋转角度、输出扭矩、响应时间、线圈电压、占空比、安装尺寸和环境条件
