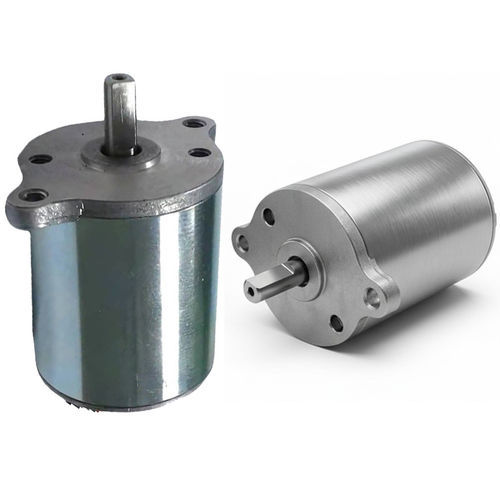

吸持电磁铁 WL0432

旋转闭锁分拣

产品概述
Weilong 旋转电磁铁 WL0432 是将电能转换为精确角位移（预设可达 90°）的电机电气执行器。通过线圈产生的磁场驱动转子旋转，配合回位机构（弹簧或极性反转）实现可控的回转动作，适用于工业自动化等需要可靠定位的场景。

主要特性

• 紧凑的角位输出，响应快速，适用于自动化和锁定机构。
• 转矩稳定、重复性高，满足索引和精密定位要求。
• 多种电压选择（DC 12V / 18V / 24V）及功率/扭矩规格。
• 标准配置包含自动回位弹簧，轴和安装方式可配置。
• 结构简单、易维护，适合长寿命运行。

结构与工作原理
WL0432 由线圈、定子、转子（衔铁）、轴和回位弹簧组成。线圈通电产生磁场，使转子旋转到预设角度（常见 25°、45°、60°、90°）。产品有 AC/ DC 版本，且可提供不同安装与轴配置以满足应用需求。

适用领域
适用于工业自动化（分拣、索引、工件定位）、锁具与安全装置、HVAC 执行器、办公设备（打印机/复印机）、汽车子系统、电子门及部分需要紧凑可重复角运动的医疗设备。

优点与缺点

• 优点：无需复杂机械即可实现精确重复的角度运动、体积小、动作快、维护低。
• 缺点：受限于预设角度（通常≤90°）、对超重负载扭矩有限、持续使用下可能发热，可能需回位弹簧或驱动电路。

故障排查（要点）

• 不转动：检查电源、额定电压、线圈电阻及接线。
• 转动无力/不完成：核对电压/电流、减轻过载并检查污染或磨损。
• 响应慢：确认电源稳定性、占空比、散热及驱动电路。
• 过热：检查占空比合规、电压正确及散热条件。
• 无法回位：检查/更换回位弹簧、清除障碍并校正对中。
• 噪声/振动：检查安装紧固、轴对中及内部磨损。

产品资料（关键参数）
Brand: Weilong
Model Number: WL0432
Rated Voltage (V): DC 12V, 18V or 24V
Rated Power (W): 40–80 W
Work Mode: Rotation (preset angle)
Holding Force: approx. 150–300 GF
Rotating Angle: 25°, 45°, 60° or 90°
Working Duty: typical 25% (range 1–100% available)
Service Life: ~500,000 cycles
Certifications: CE, RoHS, ISO9001
Material: Carbon steel housing
Lead Wire Length: 200 mm
Mounting: screw
Dimensional Tolerance: +/- 0.1 mm
Ingress Protection: none (standard)
Insulation Class: B
Dielectric (Hi-Pot): AC 600V 50/60Hz 2s
Operating Temperature: -10°C to 100°C
Warranty: 1 year
MOQ: 1000 pcs; Supply: 5000 pcs/week; Delivery: 30 days (Shenzhen)

技术规格

• Brand: Weilong
• Model: WL0432
• Rated Voltage: DC 12V / 18V / 24V
• Rated Power: 40–80 W
• Work Mode: Rotary (preset angle)
• Holding Force: ~150–300 GF
• Available Angles: 25°, 45°, 60°, 90°
• Working Duty: typical 25% (spec range 1–100%)
• Service Life: ≈500,000 cycles
• Certifications: CE, RoHS, ISO9001
• Housing: Carbon steel
• Lead Wire: 200 mm
• Mounting: screw
• Tolerance: +/- 0.1 mm
• IP Rating: none (standard)
• Insulation Class: B
• Hi-Pot: AC 600V 50/60Hz 2s
• Operating Temp: -10°C to 100°C
• Warranty: 1 year
