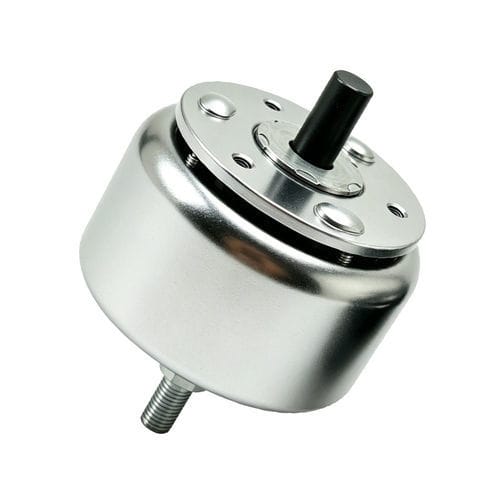

旋转电磁铁 WL700

高性能紧凑型磁性锁闭型

产品概述
WL700 型紧凑型高转矩旋转电磁铁是一种将电能转换为受控角位移的电机电气机械执行器。通过内部结构（如滚珠轴承或倾斜面螺旋框架）将轴向磁力转换为转矩，可实现预定的旋转角度（常见25°–95°）并具备高重复性。典型工业应用包括阀门的二位角位控制、分度盘、锁定机构及自动化分流门等。

主要特点

• 与体积相比具备高转矩，适用于空间受限但需强力旋转的场合。
• 预设旋转角度（常见：25°、35°、45°、65°、90°），精度高且重复性好。
• 采用滚珠或滚轮结构以降低摩擦并延长使用寿命。
• 提供弹簧复位型或保持型；可按需实现双向旋转。
• 脉冲工作时平均功耗低，支持短时高转矩脉冲。
• 响应快速（典型10–50 ms，视负载而定）。
• 多种电压可选（DC 12V / 18V / 24V）及可选占空比（间歇至连续）。

技术参数（数据表）

• Brand: Weilong Technology
• 型号: WL700
• 额定电压: DC 12V、18V 或 24V
• 额定功率: 100–150 W
• 旋转行程: 25°–90°（视型号而定）
• 保持转矩: 约0.17–0.72 N·m（视型号而定）
• 轴向行程: 1–3 mm 或可定制
• 响应时间: < 30 ms（典型）
• 使用寿命: 约500,000 次循环（典型，滚珠轴承版本更高）
• 材料: 碳钢外壳
• 引线长度: 200 mm（标准）
• 安装: 螺丝（可选法兰/柱螺栓）
• 尺寸公差: ±0.1 mm
• 绝缘等级: B
• 工作温度: -10°C 至 100°C（可选扩展）
• 占空比: 1–100%（视型号和冷却情况）
• 认证: CE, RoHS, ISO9001
• 防水: 标准无（可选）
• 保修: 1 年
• 最小起订量: 1000 件（标准）
• 供货能力: 示例 500 件/周
• 交货期: 典型 30 天

应用

• 汽车：燃油截止阀、车门锁、涡轮废气门、变速器油路阀。
• 工业自动化：分流器、分度台、夹持释放机构、分拣门。
• 医疗设备：透析机阀门驱动、手术器械释放机构。
• 航空航天：有效载荷释放、驾驶舱气流控制、safe‑arm 开关。
• 办公及消费设备：高端打印机纸路切换、售货机分流机构、智能锁。
• 农业与液压：播种机计量板、阀门驱动。
• 机器人：夹具驱动、紧凑型换刀机构。

优点

• 与线性电磁铁或齿轮电机相比，在小体积内提供更高转矩。
• 控制简单（开关/继电器或基础驱动器），许多二位应用无需编码器。
• 响应快速，结构坚固，可动部件少。
• 弹簧复位型无需保持电流；保持型可在无持续供电下保持位置。
• 在需要有限角度高转矩的场合，是电机或气动执行器的经济替代方案。

缺点

• 行程角固定；不适合超过额定行程的连续或可调旋转。
• 二位工作（两个状态）— 不适用于需要广泛连续定位的应用。
• 不当连续使用有过热风险；高转矩工作建议采用脉冲方式。
• 在某些工作模式下可能产生可听见的“咔嗒”声。
• 转矩峰值通常出现在位移初期，终点可能下降。

故障排除 — 要点

• 不转：检查电源电压、线圈连通性、接线和控制信号。
• 转矩不足：确认电压稳定性、占空比、冷却及负载是否超出额定转矩。
• 噪音过大：检查安装和对中；考虑使用直流以减少交流振动。
• 过热：遵守占空比限制，减少通电时间，增加冷却或选择连続使用型号。
• 启动慢：检查电源、线圈寿命、润滑及回位弹簧状态。
• 卡滞/机械故障：检查机械阻挡、轴心错位或污染。
• 线圈烧毁/短路：检查电压尖峰、绝缘损伤；直流线圈应使用抑制器（二极管/压敏电阻）。

技术规格

• Brand: Weilong Technology
• 型号: WL700
• 额定电压: DC 12V / 18V / 24V
• 额定功率: 100–150 W
• 可用角度: 25°、35°、45°、65°、90°（可定制）
• 保持转矩: ~0.17–0.72 N·m（取决于型号）
• 轴向行程: 1–3 mm（可定制）
• 响应时间: < 30 ms（典型）
• 寿命: ~500,000 次循环（典型）
• 材料: 碳钢外壳
• 引线: 200 mm（标准）
• 安装: 螺丝
• 公差: ±0.1 mm
• 绝缘等级: B
• 工作温度: -10°C 至 100°C
• 占空比: 1–100%（视型号）
• 认证: CE、RoHS、ISO9001
