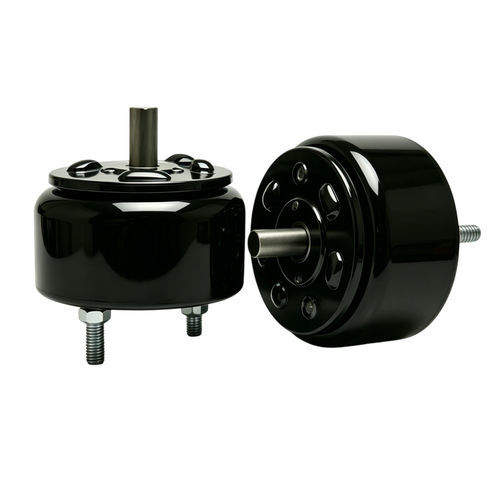

旋转电磁铁 WL490分拣高性能免维护
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 旋转, 分拣
- 其他特性
- 紧凑型, 小型, 电磁, 工业, 免维护, 高性能, 24伏, 直流, 回动弹簧
- 电压
12 V, 18 V, 24 V
产品介绍
产品概述
WL490 直流旋转电磁铁是一种电磁执行器，将直流电输入转换为受控的小角度旋转运动。其提供预定角度的角度定位（常见角度：25°、30°、45°、60°、90°，部分类型可达95°），结构包括线圈、转子（衔铁）和复位机构（弹簧或重力）。施加直流电压时转子旋转至目标位置；断电时复位机构将转子返回初始位置。
主要特性
工作原理
线圈通电产生磁场，与转子几何形状（槽、螺旋形沟槽或形状化衔铁）相互作用以产生旋转运动。断电时由弹簧或重力等复位机构将转子复位。部分设计通过成形衔铁实现高精度角度定位。
应用
WL490 旋转电磁铁适用于需要紧凑且精确的旋转定位或快速角度切换的场合：分拣与包装设备、机器人执行器、智能门锁与门禁、汽车通风或流体控制执行器、HVAC 调节器、诊断与医疗设备、相机与光学装置以及其他工业自动化场景。
优缺点
重要实用注意
技术参数（摘要）
Brand: Weilong Technology
Model Number: WL490
Rated Voltage (V): DC 12V, 18V, 24V（可选其他规格）
Rated Power (W): 70–120 W
Work Model: Rotation
Torque Force: 0.031 — 0.042 Nm
Rotating Angle: 25°, 30°, 45°, 60°, 90°（部分类型可达95°）
Working Duty: 10%—100%（视型号而定）
Service Life: 500,000 cycles（可提供更长寿命选项；部分 >1,000,000）
Certification: CE, RoHS, ISO9001
Material: Carbon steel housing
Lead Wire Length: 300 mm
Install Style: screw mounting
Dimension Tolerance: +/- 0.1 mm
Water-proof: None (standard models)
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1–100%（视型号而定）
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 PCS（生产批量可变）
Supply Ability: 5000 pcs per week
Delivery Time: 30 days (typical)
Port of Loading: Shenzhen
caractéristiques / spécifications techniques
WL490 直流旋转电磁铁是一种电磁执行器，将直流电输入转换为受控的小角度旋转运动。其提供预定角度的角度定位（常见角度：25°、30°、45°、60°、90°，部分类型可达95°），结构包括线圈、转子（衔铁）和复位机构（弹簧或重力）。施加直流电压时转子旋转至目标位置；断电时复位机构将转子返回初始位置。
主要特性
- 响应快速，切换速度高。
- 体积紧凑，单位体积扭矩较高。
- 对预定角度具有精确且可重复的角度定位。
- 兼容常用直流电压（12V、18V、24V 等可选）。
- 根据型号设计可提供从间歇到连续的工作制选择。
工作原理
线圈通电产生磁场，与转子几何形状（槽、螺旋形沟槽或形状化衔铁）相互作用以产生旋转运动。断电时由弹簧或重力等复位机构将转子复位。部分设计通过成形衔铁实现高精度角度定位。
应用
WL490 旋转电磁铁适用于需要紧凑且精确的旋转定位或快速角度切换的场合：分拣与包装设备、机器人执行器、智能门锁与门禁、汽车通风或流体控制执行器、HVAC 调节器、诊断与医疗设备、相机与光学装置以及其他工业自动化场景。
优缺点
- 优点：响应快、体积小、角度重复性高、单位体积扭矩高、维护量低，可选阻尼和降噪。
- 缺点：旋转角度为固定/预定（不支持无限连续旋转）、在重载或连续工况下能耗及热量显著，需针对连续高负荷设计或散热措施。
重要实用注意
- 切换时间可非常短（视尺寸和负载可达5 ms 以下）。
- 起始扭矩与终止扭矩可能存在显著差异，应根据应用扭矩要求选型。
- 常见机械选项包括轴型配置、复位弹簧选项、公制或英制螺纹、防尘罩以及衔铁板的螺纹孔。
- 可选粘性阻尼和降噪功能，以实现更平顺的运动与缓冲终点。
技术参数（摘要）
Brand: Weilong Technology
Model Number: WL490
Rated Voltage (V): DC 12V, 18V, 24V（可选其他规格）
Rated Power (W): 70–120 W
Work Model: Rotation
Torque Force: 0.031 — 0.042 Nm
Rotating Angle: 25°, 30°, 45°, 60°, 90°（部分类型可达95°）
Working Duty: 10%—100%（视型号而定）
Service Life: 500,000 cycles（可提供更长寿命选项；部分 >1,000,000）
Certification: CE, RoHS, ISO9001
Material: Carbon steel housing
Lead Wire Length: 300 mm
Install Style: screw mounting
Dimension Tolerance: +/- 0.1 mm
Water-proof: None (standard models)
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1–100%（视型号而定）
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 PCS（生产批量可变）
Supply Ability: 5000 pcs per week
Delivery Time: 30 days (typical)
Port of Loading: Shenzhen
caractéristiques / spécifications techniques
- Brand: Weilong Technology
- Model: WL490
- Rated voltage options: DC 12V, 18V, 24V
- Rated power: 70–120 W
- Torque range: approx. 0.031–0.042 Nm (model dependent)
- Rotation angles available: 25°, 30°, 45°, 60°, 90° (some types up to 95°)
- Working duty: selectable from intermittent to continuous depending on design (10%–100%)
- Service life: typically 500k cycles (higher-life options available)
- Housing: carbon steel (standard)
- Insulation class: B; Hi-Pot: AC 600V 50/60Hz 2s
- Operating temperature range: -10°C to 100°C
- Typical lead length: 300 mm; install style: screw
- Certification examples: CE, RoHS, ISO9001
