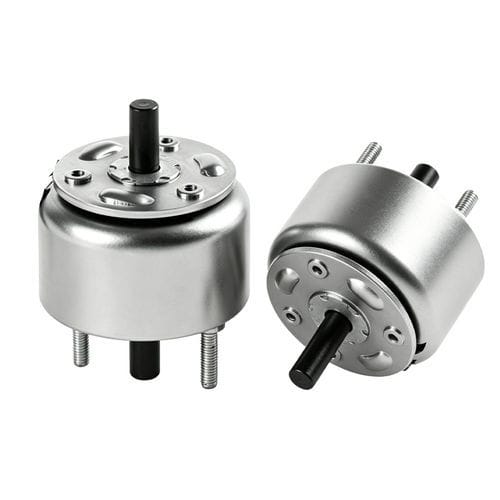

旋转电磁铁 WL340

高性能免维护紧凑型

产品概述
旋转电磁执行器 WL340 将轴向磁力转换为快速的有限角度旋转位移。常见出厂角度范围为25°至95°，常用选项有25°、30°、45°、60°、70°。结构采用成形极靴与倾斜滚道（滚珠或螺旋滚道），使轴向吸引力产生旋转；断电时通过内部回位机构（通常为弹簧）恢复初始位置。

主要特性

• 有限角度旋转（典型选项：25°、30°、45°、60°、70°、90°）。
• 体积小而扭矩密度高；扭矩随型号和电压变化。
• 可提供单向或双向转动设计。
• 响应极快（典型5–50毫秒）。
• 支持直流及部分交流电压（示例：6V、12V、18V、24V，依据规格可达110V）。
• 旋转后保持功耗低，或提供机械/磁性锁定以降低保电消耗。
• 工作制从间歇到近连续，视型号而定。
• 常见选项与防护：IP40 防尘到 IP67 防水，法兰安装、定制角度、耐高温线圈等。

工作原理
线圈通电产生轴向磁力，将转子吸向定子。倾斜滚道或轴承几何将轴向位移转换为可控旋转，直至设计止点。断电时，内置回位机构（通常为弹簧）使转子回到初始位置。旋转方向与最终角度由滚道坡度和机械设计决定。

应用
旋转电磁执行器适用于需要快速、可重复的有限角度动作的场合：相机/投影机快门、光学滤片轮、输送线的分拣/切换门、售货/分配机构、锁扣机构及售货机、HVAC 风门、医疗设备中的阀与机构、汽车门锁与油箱盖锁、机器人末端执行器与换刀机构等。IP67 型适合潮湿或需冲洗的环境（如食品加工）。

优点

• 切换速度极快，适合高循环应用。
• 体积紧凑，适用于空间受限的设备。
• 固定角度动作可靠且可重复。
• 在短角位移下具有较高的扭矩/体积比。
• 在规范范围内使用时维护量低。

缺点

• 角行程受限——不适合连续旋转应用。
• 若持续工作可能产生较大热量，除非采用自锁方案。
• 与步进电机或伺服相比位置/速度控制精度较低。
• 若超出推荐工况，机械部件（轴承、弹簧）会产生磨损。

技术参数

• Brand: Weilong Technology
• Model Number: WL340
• 额定电压 (V)：DC 12V、18V 或 24V
• 额定功率 (W)：20–90 W
• 工作方式：旋转
• 扭矩 (Nm)：0.01 — 0.04 N.m（数据表值）
• 旋转角度：可选 25°、45°、60° 或 70°（视型号而定）
• 工作制（数据表）：10%—100%（视型号而定；请遵循型号额定）
• 使用寿命（数据表）：500,000 次循环（具体型号请参阅数据表）
• 认证：CE、RoHS、ISO9001
• 材料：碳钢外壳
• 引线长度：200 mm
• 安装方式：螺丝安装
• 尺寸公差：+/- 0.1 mm
• 防水（数据表项）：无（可按需选配 IP67）
• 绝缘等级：B
• 耐压测试：AC 600V 50/60Hz 2s
• 不励磁保持力：0
• 工作温度：-10°C 至 100°C
• Duty 周期（详细）：1–100%（为所选配置确认）
• 付款条款：TT 或 即期信用证
• 样品订购：支持
• 保修期：1 年
• 起订量：1000 PCS
• 供货能力：每周 5000 pcs
• 典型交货期：30 天
• 装运港：深圳
