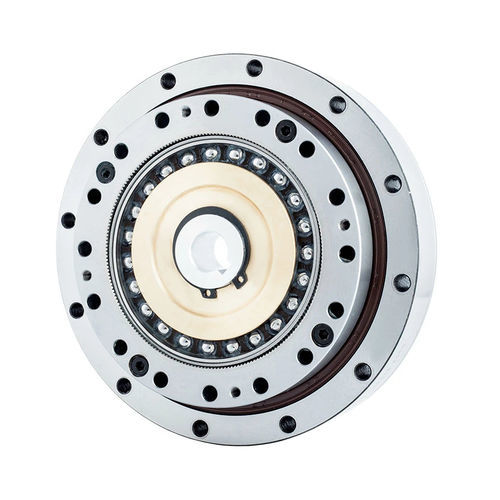

介绍FHG‑II 系列波动传动在波发生器处采用交叉滚子轴承耦合结构,可实现同轴度的自动微调。凸轮轴孔可根据客户电机进行定制;输入轴插入波发生器内孔并通过平键连接。内置交叉滚子主轴承以保证结构刚性。常见输出配置为:固定刚轮端并由柔轮(flexspline)输出,或固定柔轮并由刚轮输出。
特性- 波发生器采用交叉滚子耦合,便于安装与校准。
- 优异的旋转精度与定位精度(低间隙)。
- 在各型号范围内具备较高的扭矩承载能力。
- 通过内置主轴承实现高结构刚性。
- 输入/输出同轴,便于紧凑传动集成。
规格 — 起动扭矩(表1,单位:cNm)可用减速比:11、14、17、20、25、32、40。按壳体尺寸举例的起动扭矩(cNm):50型:—、8.8、27、36、56、85、136;80型:—、7.5、25、33、50、74、117;100型:—、6.9、24、32、49、72、112;120型:—、6.9、24、31、48、68、110;160型:—、—、—、31、47、67、105。
规格 — 力矩载荷表(表2)- FHG‑14:设计弯矩 Mbdi 41 Nm;Mb max 80 Nm。Ft di 270 N;Ft max 490 N。Fa di 270 N;Fa max 490 N。
- FHG‑17:Mbdi 72 Nm;Mb max 140 Nm。Ft di 400 N;Ft max 700 N。Fa di 400 N;Fa max 700 N。
- FHG‑20:Mbdi 140 Nm;Mb max 280 Nm。Ft di 650 N;Ft max 1150 N。Fa di 650 N;Fa max 1150 N。
- FHG‑25:Mbdi 243 Nm;Mb max 480 Nm。Ft di 900 N;Ft max 1600 N。Fa di 900 N;Fa max 1600 N。
- FHG‑32:Mbdi 460 Nm;Mb max 900 Nm。Ft di 1350 N;Ft max 2300 N。Fa di 1350 N;Fa max 2300 N。
- FHG‑40:Mbdi 600 Nm;Mb max 1200 Nm。Ft di 2000 N;Ft max 3500 N。Fa di 2000 N;Fa max 3500 N。
规格 — 性能 / 额定扭矩(表3 节选)表3 对每个型号给出输入2000 r/min时的额定扭矩、起停允许峰值扭矩、允许的最大平均负载扭矩、允许最大输入转速(润滑脂)、回程间隙(Arc‑Sec)、重量及设计寿命。示例:14型 @50 额定 7 Nm(峰值 23 Nm);17型 @50 额定 21 Nm(峰值 44 Nm);20型 @50 额定 33 Nm;25型 @50 额定 51 Nm;32型 @50 额定 99 Nm;40型 @50 额定 178 Nm。回程间隙典型 ≤20 Arc‑Sec;最大输入转速与设计寿命(如10000–15000 h)随型号与润滑条件而异。
应用 / 安装说明凸轮轴孔可按客户电机接口加工。输入轴插入波发生器内孔并以平键固定。常见连接方式:固定刚轮 + 柔轮输出,或固定柔轮 + 刚轮输出。采用同轴布置便于在传动系统中集成。
技术特性 / 规格- 系列:FHG(包含 FHG‑I 至 FHG‑V 等变体;此处为 FHG‑II)。
- 波发生器结构:采用交叉滚子耦合以实现同轴自动微调。
- 主轴承:内置高刚性交叉滚子主轴承。
- 输入/输出:同轴布置;输入轴在发生器内孔经平键连接;凸轮轴孔可调。
- 要点:小回程间隙(典型 ≤20 Arc‑Sec),FHG‑14 至 FHG‑40 覆盖广泛的减速比与扭矩等级。
- 详表提供按型号的起动扭矩、额定/峰值扭矩、径向/轴向载荷、允许转速及寿命数据。
