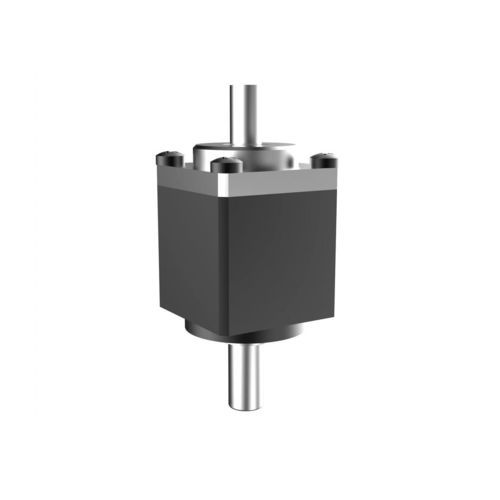

谐波微型减速器 CSF 03同轴小齿轮轴0-0.1Nm
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 谐波
- 轴位置
- 同轴
- 机轴位置
- 小齿轮轴
- 扭矩
- 1-5Nm, 0-0.1Nm, 0.1-0.2Nm, 0.2-0.5Nm, 0.5-1Nm
- 安装类型
- 法兰安装, 爪式, 轴装式
- 构造特性
- 紧凑型, 微型, 模块化, 法兰
- 性能
- 精准, 高精度, 间隙限定式
- 应用
- 用于自动化设备, 工业用途, 用于机器人, 用于传动装置, 航空应用, 用于医疗设备, 矿用, 用于伺服电动机, 步进式电机, 车用, 用于包装机
- 其他特性
- 微型, 定制, 带轴承, 带基座, 带马达适配器, 低速, 带平盘
- 类
最多: 0 grad
最少: 0 grad
- 削减比率
最多: 100 unit
最少: 30 unit
- 重量
最多: 0.2 kg
(0.44 lb)最少: 0.02 kg
(0.04 lb)
产品介绍
产品介绍
CSF-mini系列微型谐波传动器针对体积和重量受限的应用开发，采用杯型柔性花键。本系列提供预组装的模块化单元，便于立即安装。主轴承采用紧凑的四点接触球轴承，可直接支撑外部载荷。提供两种结构：电机安装型（2XH）和轴输入型（1U）；1U型支持皮带、齿轮或联轴器输入。请根据您的机械设计约束选择合适型号。
特点
规格表（表1）
型号 | 传动比 | 输入2000 r/min额定转矩 [N.m] | 启动/停止时允许峰值转矩 [N.m] | 允许的平均载荷转矩最大值 [N.m] | 最大瞬时允许转矩 [N.m] | 最大允许输入转速 [r/min] | 允许平均输入转速 [r/min] | 齿隙（角秒） | 1/4GD [kgcm2] | 质量 (kg)
CSF Series - 03 | 30 | 0.06 | 0.13 | 0.1 | 0.22 | 10000 | 6500 | ≤20 | 5.3x10-7 | 0.017
CSF Series - 03 | 50 | 0.11 | 0.21 | 0.13 | 0.41 | 10000 | 6500 | ≤20 | 5.3x10-7 | 0.017
CSF Series - 05 | 30 | 0.25 | 0.5 | 0.38 | 0.9 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.039
CSF Series - 05 | 50 | 0.4 | 0.9 | 0.53 | 1.8 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.039
CSF Series - 05 | 80 | 0.52 | 1.35 | 0.84 | 2.5 | 10000 | 6500 | ≤10 | 2.5x10-4 | 0.039
CSF Series - 08 | 30 | 0.9 | 1.8 | 1.4 | 3.3 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.106
CSF Series - 08 | 50 | 1.8 | 3.3 | 2.3 | 6.6 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.106
CSF Series - 08 | 80 | 2.2 | 4.3 | 2.9 | 8 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.106
CSF Series - 08 | 100 | 2.4 | 4.8 | 3.3 | 9 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.106
CSF Series - 11 | 30 | 2.1 | 4.1 | 3.1 | 8.2 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.2
CSF Series - 11 | 50 | 3.5 | 8.3 | 5.5 | 17 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.2
CSF Series - 11 | 80 | 4.5 | 10.2 | 8.5 | 22 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.2
CSF Series - 11 | 100 | 5.0 | 11.0 | 8.9 | 25 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.2
技术规格 / 特性
CSF-mini系列微型谐波传动器针对体积和重量受限的应用开发，采用杯型柔性花键。本系列提供预组装的模块化单元，便于立即安装。主轴承采用紧凑的四点接触球轴承，可直接支撑外部载荷。提供两种结构：电机安装型（2XH）和轴输入型（1U）；1U型支持皮带、齿轮或联轴器输入。请根据您的机械设计约束选择合适型号。
特点
- 占用空间小，质量轻
- 结构紧凑，节省空间
- 优异的回转精度与定位精度
- 输入/输出同轴布置
- 以预组装模块化单元交付
规格表（表1）
型号 | 传动比 | 输入2000 r/min额定转矩 [N.m] | 启动/停止时允许峰值转矩 [N.m] | 允许的平均载荷转矩最大值 [N.m] | 最大瞬时允许转矩 [N.m] | 最大允许输入转速 [r/min] | 允许平均输入转速 [r/min] | 齿隙（角秒） | 1/4GD [kgcm2] | 质量 (kg)
CSF Series - 03 | 30 | 0.06 | 0.13 | 0.1 | 0.22 | 10000 | 6500 | ≤20 | 5.3x10-7 | 0.017
CSF Series - 03 | 50 | 0.11 | 0.21 | 0.13 | 0.41 | 10000 | 6500 | ≤20 | 5.3x10-7 | 0.017
CSF Series - 05 | 30 | 0.25 | 0.5 | 0.38 | 0.9 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.039
CSF Series - 05 | 50 | 0.4 | 0.9 | 0.53 | 1.8 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.039
CSF Series - 05 | 80 | 0.52 | 1.35 | 0.84 | 2.5 | 10000 | 6500 | ≤10 | 2.5x10-4 | 0.039
CSF Series - 08 | 30 | 0.9 | 1.8 | 1.4 | 3.3 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.106
CSF Series - 08 | 50 | 1.8 | 3.3 | 2.3 | 6.6 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.106
CSF Series - 08 | 80 | 2.2 | 4.3 | 2.9 | 8 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.106
CSF Series - 08 | 100 | 2.4 | 4.8 | 3.3 | 9 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.106
CSF Series - 11 | 30 | 2.1 | 4.1 | 3.1 | 8.2 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.2
CSF Series - 11 | 50 | 3.5 | 8.3 | 5.5 | 17 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.2
CSF Series - 11 | 80 | 4.5 | 10.2 | 8.5 | 22 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.2
CSF Series - 11 | 100 | 5.0 | 11.0 | 8.9 | 25 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.2
技术规格 / 特性
- 系列：CSF-mini
- 类型：电机安装型（2XH）和轴输入型（1U）
- 柔性花键：杯型柔性花键，适用于紧凑轻量化应用
- 主轴承：紧凑四点接触球轴承以支持外部载荷
- 产品形式：预组装模块化单元，便于立即使用
- 支持的输入形式（1U）：皮带、齿轮、联轴器
- 设计要点：紧凑/流线型结构、高回转精度、同轴输入/输出
- 典型最大允许输入转速：小型号可达10000 r/min，较大型号为8500 r/min
- 典型允许平均输入转速示例：根据型号为6500 r/min或3500 r/min
