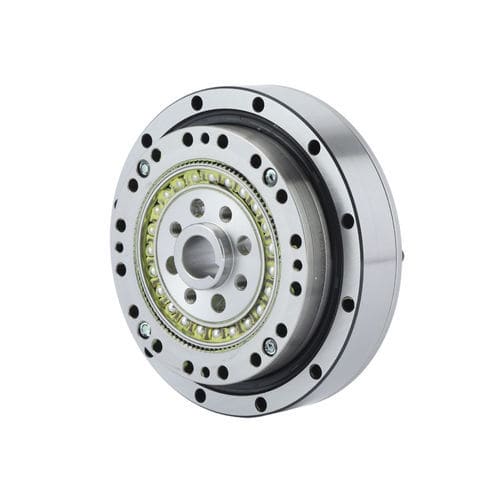

谐波伺服减速机 FHG-SJ

同轴实心轴0.5-1Nm

介绍 FHG-SJ系列波纹齿轮箱专为高扭矩和重载应用而设计，与传统减速器相比，具有紧凑的轴向尺寸。它结合了顶帽式柔性花键和集成的凸轮波发生器，其中凸轮轴孔可根据特定电机型号进行定制。输入轴通过键槽连接直接与波发生器的内孔接口。该系列通常采用固定的柔性花键端和输出圆形花键端配置。 - 更高的扭矩容量，增强的承载性能和优越的刚性 - 集成的凸轮结构简化了安装，具有多种安装配置 - 卓越的旋转精度和可重复的定位精度 - 同轴输入/输出对齐 - 与传统减速器相比，轴向尺寸紧凑 规格表 型号 | 减速比 | 输入2000r/min时的额定扭矩 | 启动/停止时的峰值扭矩 | 允许的最大平均负载扭矩值 | 瞬时允许的最大扭矩 | 允许的最大输入旋转速度(r/min) | 允许的平均输入旋转速度(r/min) | 反向间隙 | 重量 FHG-45-50-SJ | 50 | 229 Nm | 650 Nm | 584 Nm | 1235 Nm | 3800 | 3000 | 12 arcsec | 6.5 kg FHG-45-80-SJ | 80 | 407 Nm | 918 Nm | 507 Nm | 1651 Nm | 3800 | 3000 | 8 arcsec | 6.5 kg FHG-45-100-SJ | 100 | 457 Nm | 982 Nm | 650 Nm | 2041 Nm | 3800 | 3000 | 6 arcsec | 6.5 kg FHG-45-120-SJ | 120 | 524 Nm | 1070 Nm | 806 Nm | 2288 Nm | 3800 | 3000 | 5 arcsec | 6.5 kg FHG-45-160-SJ | 160 | 524 Nm | 1147 Nm | 819 Nm | 2483 Nm | 3800 | 3000 | 4 arcsec | 6.5 kg FHG-50-80-SJ | 80 | 484 Nm | 1223 Nm | 675 Nm | 2418 Nm | 3500 | 2500 | 8 arcsec | 9.6 kg FHG-50-100-SJ | 100 | 612 Nm | 1274 Nm | 866 Nm | 2678 Nm | 3500 | 2500 | 6 arcsec | 9.6 kg FHG-50-120-SJ | 120 | 692 Nm | 1404 Nm | 1057 Nm | 2678 Nm | 3500 | 2500 | 5 arcsec | 9.6 kg FHG-50-160-SJ | 160 | 692 Nm | 1534 Nm | 1096 Nm | 3187 Nm | 3500 | 2500 | 4 arcsec | 9.6 kg FHG-58-80-SJ | 80 | 714 Nm | 1924 Nm | 1003 Nm | 3187 Nm | 3000 | 2200 | 6 arcsec | 13.5 kg FHG-58-100-SJ | 100 | 905 Nm | 2067 Nm | 1378 Nm | 4134 Nm | 3000 | 2200 | 5 arcsec | 13.5 kg FHG-58-120-SJ | 120 | 971 Nm | 2236 Nm | 1547 Nm | 4329 Nm | 3000 | 2200 | 4 arcsec | 13.5 kg FHG-58-160-SJ | 160 | 971 Nm | 2392 Nm | 1573 Nm | 4459 Nm | 3000 | 2200 | 3 arcsec | 13.5 kg FHG-65-80-SJ | 80 | 971 Nm | 2743 Nm | 1352 Nm | 4836 Nm | 2800 | 1900 | 6 arcsec | 19.5 kg FHG-65-100-SJ | 100 | 1238 Nm | 2990 Nm | 1976 Nm | 6179 Nm | 2800 | 1900 | 5 arcsec | 19.5 kg FHG-65-120-SJ | 120 | 1238 Nm | 3263 Nm | 2041 Nm | 6179 Nm | 2800 | 1900 | 4 arcsec | 19.5 kg FHG-65-160-SJ | 160 | 1238 Nm | 2419 Nm | 2041 Nm | 6179 Nm | 2800 | 1900 | 3 arcsec | 19.5 kg - 品牌: HONPINE - 系列: FHG-SJ - 应用: 高扭矩、重载、紧凑设计、波纹齿轮箱 主要特点 / 技术规格 - 顶帽式柔性花键 - 集成的凸轮波发生器 - 可定制的凸轮轴孔 - 输入轴的键槽连接 - 固定的柔性花键端和输出圆形花键端 - 高扭矩和负载容量 - 优越的刚性和旋转精度 - 同轴输入/输出 - 紧凑的轴向尺寸
