4轴定位系统 782300:183.26

XYZ轴线性直流电动机

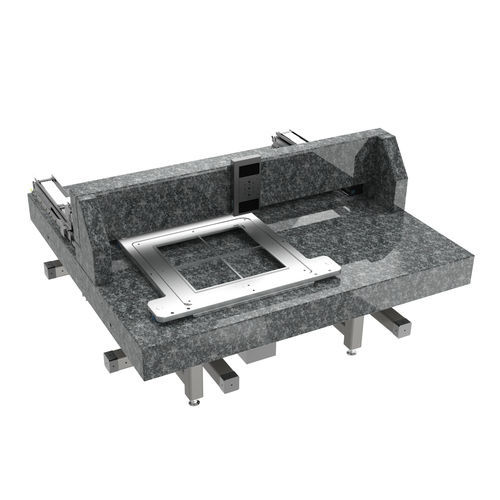

带光圈的 XY-2Z 4 轴龙门架 可定制 - 连续运动中点差高度测量的理想之选 - 用于 70 x 100 毫米孔径的双面 Z 传感器定位器 - 减震设计，具有出色的加工值，重复性可达 1µm - 减少因空气承载样品架而产生的废气排放 - 出色的使用寿命和全天候免维护运行 该 XYZ 龙门定位系统可实现高精度的双边检测过程，每个检测过程可配备 2 个定制传感器/显微镜，用于不同的计量应用。第一个 Z 轴位于固定横梁上，第二个传感器/显微镜安装在光圈下方的 Z 轴上。气浮样品架将样品沿 XY 方向移动到光圈上，两个传感器分别安装在 Z 轴上，每个传感器的高度可调整为 100 毫米。 规格 - 标准系统：PLT165-DLM (XY) / PMT160-DC (Z1, Z2) - 行程600 x 600 x 100 x 100 毫米 - 重复精度： 0.2 - ±2 µm - 速度： 500 - 1000 mm (XY) / 10 - 20 mm (Z) - 最大载荷150 N (Z) - 驱动：直线电机（铁芯）、轮廓导轨 (XY) | 滚珠丝杠、直流电机、交叉滚轮 (Z) - 反馈：直线光栅尺 - 运动控制器ACS, PLC 集成 定制选项： - 调整行程范围、载体和长度组合 - 安全外壳和不同的底板 - 可擦拭、耐化学腐蚀的表面 - ISO 14644-1 版本（可根据要求达到 1 级） - 根据定位任务进行 3D 设计，开发个性化解决方案 - 孔径：70 x 100 毫米 - 长 x 宽 x 高：1850 x 1920 x 1150 毫米
