XYZ轴定位系统 782350:003.26

线性滚珠丝杠直流电动机

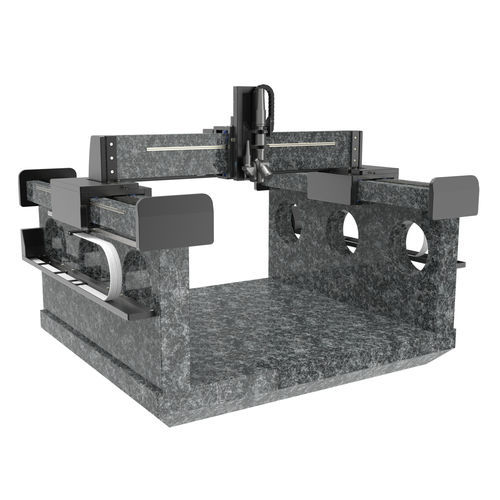

用于检测的 XYZ 龙门架 可定制 - 适用于 450 x 1000 x 1000 毫米以下大型部件的高精度检测 - 由于具有极高的刚性，分辨率可达纳米级 - 可根据客户要求的显微镜、相机或传感器进行个性化调整 - 出色的高产能，速度高达 2420 毫米/秒 - 在参数可变的情况下，通过空气轴承实现低维护和灵活的全天候运行 该 XYZ 定位系统适用于 450 x 1000 x 1000 毫米以上的大型高样品的高精度测量。可在 Z 轴上安装定制的显微镜、照相机或传感器，通过 XYZ 悬挂运动测量样品。这样就可以在纳米范围内进行高分辨率成像，并实现二维和三维成像的多种测量功能。 规格 - 行程700 x 700 x 700 x 200 毫米 - Z 平台，用于重达 15 公斤的加工头 - 重复精度： 0.3 - ± 0.4 µm - 速度： 1210 - 2420 mm (XY) / 30 - 60 mm (Z) - 最大负载100 n (X) / 500 n (Y) / 150 n (Z) - 驱动：直线电机（无铁）、空气轴承 (XY) | 滚珠丝杠、直流电机、交叉滚子轴承 (Z) - 反馈：直线光栅尺 - 运动控制器FMC-250/280, FMC-400/450, ACS, PLC 集成 定制选项： - 行程、长度组合、布线和运动的调整 - 客户定制并集成到客户特定的整体应用中 - 预配置控制器的即用型控制，包括样本软件
