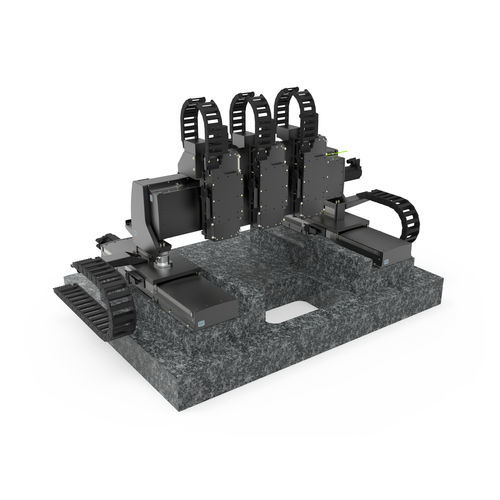

XYZ轴定位系统 782300:171.26

线性线性电机驱动型材轨道用

XYZ 多轴龙门系统 可定制 - 集成在线质量控制、高速拾放任务和组合应用的理想之选 - 十字头上有三个可自由配置的轴，适用于所有高架应用 - 行程为 500 x 700 x 100 毫米，可扩展至 1000 毫米，因此产量高 - 出色的高重复精度，可达 0.4 µm - 龙门轴和十字头之间无耦合，便于通过电机编码器进行控制，避免了过确定性 这种适用于高架应用的多功能龙门可在 PLT 系列标准平台的基础上自由配置轴数、尺寸和驱动装置。三个或更多客户定制的加工头、照相机、传感器等可与增强型横移装置相匹配。 规格 - 行程500 x 700 x 100 毫米 - 重复精度：0.4 - ± 0.5 µm - 速度： 790 - 1580 毫米（X）/ 1000 - 2000 毫米（Y）/ 470 - 940 毫米（Z） - 最大载荷1010 n (XY)/ 260 n (Z) - 驱动：直线电机（铁芯），轮廓导轨（XYZ） - 反馈：直线光栅尺 - 运动控制器FMC-Serie, ACS, SPS-Integration 定制选项： - 通过额外的 Z 轴进行扩展，以集成更多的加工头、摄像头或传感器 - 根据生产区域调整移动路径 - 安全外壳 - 花岗岩、铝或其他材料制成的底板 - 适用于 ISO 14644-1 级无尘室的型号（根据要求可达到 1 级） - 集成到客户特定的整体应用中 - 具有总线功能的完全插补式工业控制器，可集成到几乎所有自动化环境中
